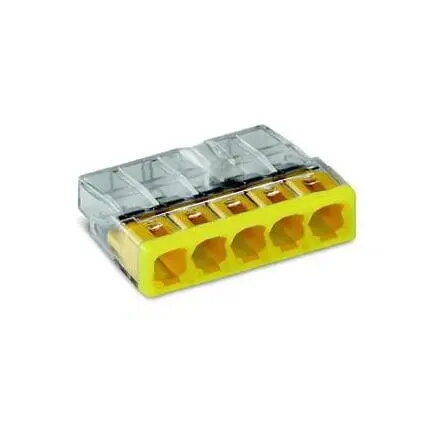

Wago 2273-205 PUSH WIRE savienojuma spaile 5 vadiem 1-2.5 mm²

Wago 2273-205 kompaktais PUSH WIRE savienojuma spailes bloks ir profesionāls risinājums līdz pat 5 viendzīslu vadītāju savienošanai. Izstrādāts efektivitātei un uzticamībai, šis spailes bloks atbalsta vadu šķērsgriezumu no 1 līdz 2,5 mm², padarot to par daudzpusīgu komponentu mūsdienu elektroinstalācijās. Tā kompaktais dizains ievērojami ietaupa vietu sadales kārbās, savukārt caurspīdīgais korpuss nodrošina skaidru redzamību, lai pārbaudītu pareizu vadītāja ievietošanu.

Priekšrocības

Šis savienojuma spailes bloks nodrošina apkopi neprasošu uzstādīšanas procesu, novēršot nepieciešamību pēc tradicionālās vadu savīšanas vai lodēšanas. PUSH WIRE tehnoloģija nodrošina drošu, pret vibrācijām izturīgu kontaktu, kas saglabā savu integritāti ilgtermiņā. Izmantojot kompaktu formu, tas ļauj palielināt savienojumu blīvumu ierobežotās vietās, kas ir būtiski sakārtotai un drošai elektroenerģijas sadalei. Caurspīdīgais korpuss vēl vairāk uzlabo drošību, ļaujot uzstādītājiem vizuāli pārliecināties, ka katrs vads ir pareizi ievietots un noizolēts atbilstošā garumā.

Piemērots

• Elektroinstalācijas sadales kārbām
• Dzīvojamo telpu apgaismojuma uzstādīšanai
• Strāvas sadalei vadības skapjos
• Vispārējiem viendzīslu vadu savienojumiem

Kad tas var nebūt piemērots

Šis spailes bloks ir īpaši paredzēts viendzīslu vadītājiem un nav saderīgs ar elastīgiem vai daudzdzīslu vadiem. To nedrīkst izmantot lietojumos, kas pārsniedz 450 V nominālo spriegumu vai 24 A strāvas stiprumu.

Galvenās specifikācijas

• Savienojuma punktu skaits: 5
• Vadītāja šķērsgriezums: 1 līdz 2,5 mm²
• Maksimālais spriegums: 450 V
• Maksimālā strāva: 24 A
• Krāsa: Dzeltena

Kā lietot

Lai izmantotu spaili, noņemiet izolāciju no viendzīslu vadītāja līdz garumam, kas norādīts uz korpusa. Ievietojiet vadītāju tieši spailes atverē, līdz tas ir pilnībā ievietots. Iekšējais atsperes mehānisms automātiski satver vadu, izveidojot drošu un pastāvīgu savienojumu. Lai izņemtu vadu, stingri turiet vadītāju un izvelciet to no spailes, vienlaikus pagriežot.

Kas jāņem vērā pirms pirkuma

• Pārliecinieties, ka jūsu vadītāji ir viendzīslu, nevis daudzdzīslu.
• Pārbaudiet, vai vada šķērsgriezums ir diapazonā no 1 līdz 2,5 mm².
• Pārliecinieties, ka jūsu ķēdes prasības nepārsniedz 450 V vai 24 A.

Lietošanas ieteikumi

Vienmēr pārliecinieties, ka strāva ir atslēgta pirms jebkādu elektrisko darbu veikšanas. Pārliecinieties, ka vads ir noizolēts pareizā garumā, lai nodrošinātu pilnīgu kontaktu spailes iekšpusē.
