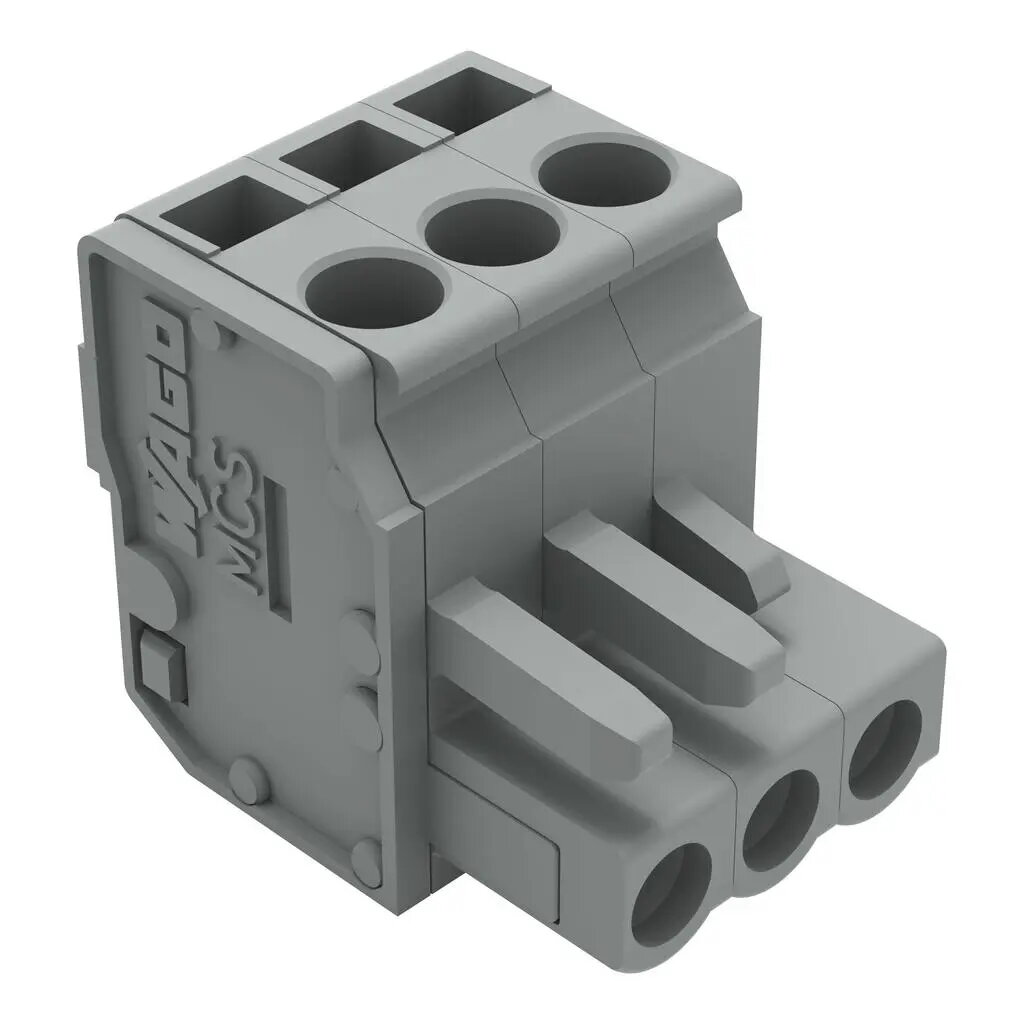

Wago 232-203/026-000 MCS-MIDI Classic 3-polu leņķveida savienotājs, 5mm solis, pelēks

Wago 232-203/026-000 MCS-MIDI Classic 3-polu leņķveida spraudnis ir augstas kvalitātes komponents, kas izstrādāts drošiem vadu savienojumiem ar plati. Ar 5 mm soli un izturīgu pelēku poliamīda korpusu, šis savienotājs nodrošina stabilu un efektīvu darbību prasīgās rūpnieciskās un elektroniskās vadības sistēmās. Tas izmanto nozares standarta CAGE CLAMP savienojuma tehnoloģiju, kas garantē nemainīgu kontakta kvalitāti un ērtu uzstādīšanu dažādiem elektroinstalācijas darbiem.

Priekšrocības

Šis savienotājs piedāvā izcilu izturību un lietošanas ērtumu, pateicoties augstas kvalitātes poliamīda konstrukcijai un uzticamajai CAGE CLAMP sistēmai. Leņķveida dizains ļauj ietaupīt vietu kabeļu izvietošanai šaurās vietās, padarot to par ideālu izvēli profesionālām elektroinstalācijām. Saderība ar plašu vadītāju šķērsgriezumu diapazonu nodrošina ievērojamu elastību inženieriem un tehniķiem, savukārt alvotas kontakta virsmas nodrošina lielisku elektrovadītspēju un ilgtermiņa stabilitāti.

Piemērots

• Rūpnieciskajām vadības sistēmām
• Elektronisko ierīču ražošanai
• Vadu savienošanai ar plati
• Automatizācijas un vadības paneļiem

Šis savienotājs var nebūt piemērots lietojumiem, kuros nepieciešama augsta vibrācijas izturība, kas pārsniedz standarta rūpnieciskās specifikācijas, vai vidēm, kas pakļautas ekstremālām ķīmiskām vielām, kuras var degradēt poliamīda materiālus. Tas nav paredzēts tiešai lietošanai ārpus telpām bez atbilstoša aizsargkorpusa.

Galvenās specifikācijas

• Polu skaits: 3
• Solis: 5 mm

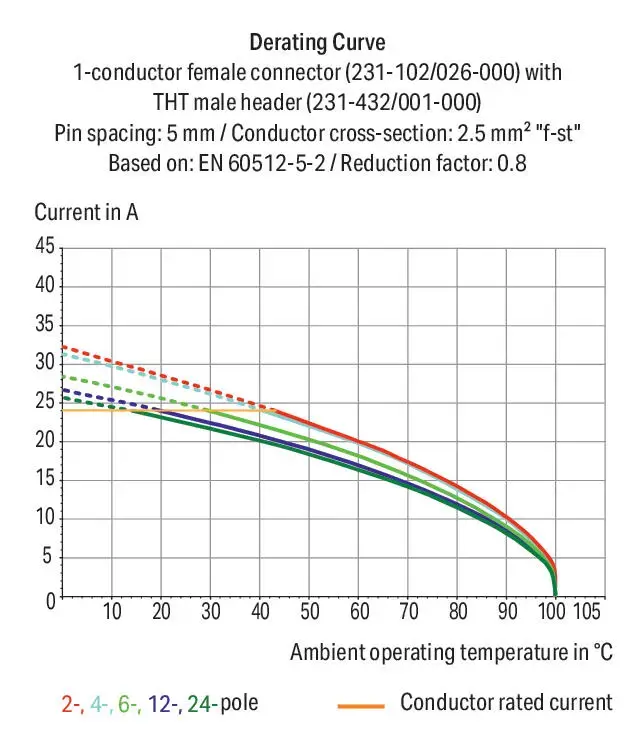

• Nominālā strāva: 14 A
• Savienojuma tehnoloģija: CAGE CLAMP
• Vadītāja šķērsgriezuma diapazons: 0,08 mm² līdz 2,5 mm²

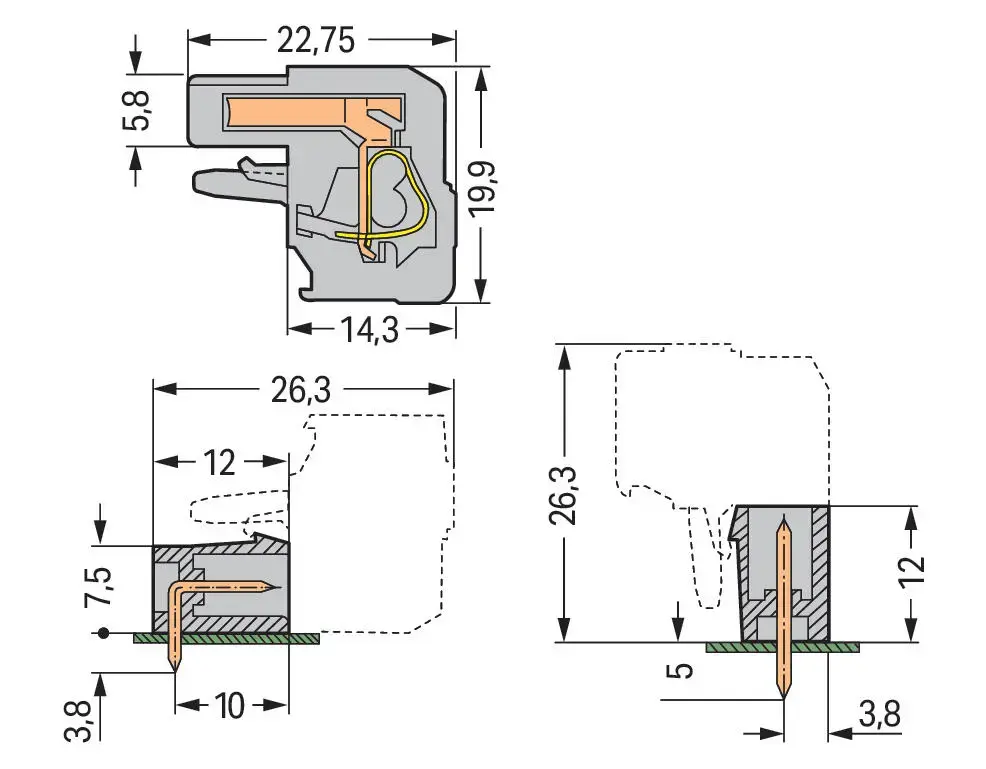

• Izmēri: 17,4 mm x 19,9 mm x 22,8 mm
• Kontakta virsmas materiāls: Alva
• Korpusa materiāls: Poliamīds

Lai izmantotu šo savienotāju, noņemiet vadītāja izolāciju 8 līdz 9 mm garumā. Ievietojiet sagatavoto vadu spailes punktā, izmantojot CAGE CLAMP mehānismu, kas stingri nostiprina vadu bez īpašiem instrumentiem. Pārliecinieties, ka savienotājs ir pareizi ievietots atbilstošajā spraudnī, lai uzturētu stabilu elektrisko savienojumu.

Kas jāņem vērā pirms pirkuma

• Pārbaudiet nepieciešamo polu skaitu jūsu shēmai.
• Pārliecinieties, ka vadītāja šķērsgriezums atbilst 0,08 mm² līdz 2,5 mm² diapazonam.
• Pārbaudiet pieejamo vietu korpusā, lai izvietotu leņķveida savienotāju.
• Apstipriniet saderību ar esošo spraudņa izkārtojumu un 5 mm soļa prasībām.

Lai nodrošinātu optimālu veiktspēju un drošību, vienmēr pārliecinieties, ka vadi ir atbrīvoti no izolācijas pareizā garumā un pilnībā ievietoti CAGE CLAMP spailē. Regulāri pārbaudiet savienojumus vidēs ar augstu vibrāciju, lai saglabātu sistēmas integritāti.
