Wago 235-110/330-000 PCB spaiļu bloks, 10-polu, 3.81mm solis, oranžs

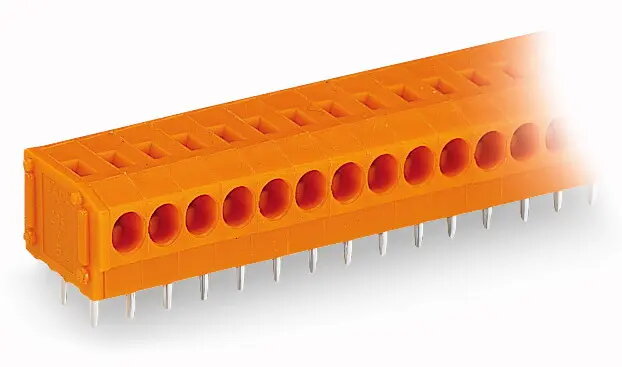

Wago 235-110/330-000 ir augstas kvalitātes 10 polu spaiļu bloks iespiedshēmu platēm (PCB), kas izstrādāts drošiem vadu savienojumiem dažādās elektroniskās ierīcēs. Ar 3,81 mm soli un izturīgu oranžu korpusu šis komponents nodrošina drošu elektrisko integrāciju elektroniskajās shēmās un rūpnieciskās vadības sistēmās. Tā dizains ir vērsts uz kompaktu un efektīvu risinājumu gan pastāvīgai, gan modulārai PCB montāžai, izmantojot PUSH WIRE tehnoloģiju.

Priekšrocības

Šis spaiļu bloks piedāvā būtiskas priekšrocības shēmu projektēšanā, galvenokārt pateicoties tā zema profila konstrukcijai, kas ietaupa vietu uz iespiedshēmu plates. PUSH WIRE savienojuma tehnoloģija, ko darbina ar skrūvgriezi, nodrošina ātru un uzticamu savienojumu, īpaši viendzīslu vadiem. Turklāt dubultās lodēšanas tapas nodrošina izcilu mehānisko stabilitāti, garantējot, ka savienojums paliek drošs pat vidē, kurā ir vibrācija vai fiziska slodze.

Piemērots

• Rūpnieciskās vadības sistēmām
• Elektronisko shēmu prototipēšanai
• Modulārai PCB montāžai
• Automatizācijas iekārtām
• Vispārējai vadu un plates elektriskajai integrācijai

Kad tas var nebūt piemērots

Šis spaiļu bloks ir īpaši izstrādāts viendzīslu vadiem un var nebūt optimāla izvēle lietojumiem, kuros nepieciešama bieža daudzdzīslu vadu pievienošana un atvienošana bez uzgaļiem. Turklāt tas nav paredzēts augstas strāvas jaudas sadales sistēmām, kas pārsniedz spaiļu bloka norādītos elektriskos parametrus.

Galvenās specifikācijas

• Polu skaits: 10
• Kontaktu solis: 3,81 mm
• Savienojuma veids: PUSH WIRE (darbināms ar skrūvgriezi)
• Montāžas veids: lodēšana uz PCB
• Kontaktu konfigurācija: dubultās lodēšanas tapas
• Korpusa krāsa: oranža

Kā lietot

Lai izmantotu spaiļu bloku, vispirms pārliecinieties, ka iespiedshēmu plate ir sagatavota ar atbilstošiem caurumiem dubultajām lodēšanas tapām. Pielodējiet spaiļu bloku pie plates. Lai pievienotu viendzīslu vadu, vienkārši ievietojiet to spailes atverē. Lai izņemtu vai atbrīvotu vadu, izmantojiet 2,5 mm x 0,4 mm skrūvgriezi, lai aktivizētu iekšējo mehānismu un droši atbrīvotu vadu.

Kas jāņem vērā pirms pirkuma

• Pārbaudiet vadu šķērsgriezuma saderību ar jūsu izmantotajiem vadiem.
• Pārliecinieties, ka 3,81 mm solis atbilst jūsu PCB izkārtojuma dizainam.
• Apstipriniet, ka 10 polu konfigurācija atbilst jūsu shēmas prasībām.
• Pārbaudiet fiziskos izmērus, lai pārliecinātos, ka tas iekļaujas jūsu korpusā.

Lietošanas ieteikumi: Vienmēr izmantojiet ieteicamo 2,5 mm x 0,4 mm skrūvgriezi, lai novērstu aktivizācijas mehānisma bojājumus. Pārliecinieties, ka lodēšanas vietas ir tīras un bez netīrumiem, lai saglabātu optimālu elektrovadītspēju un mehānisko izturību.
