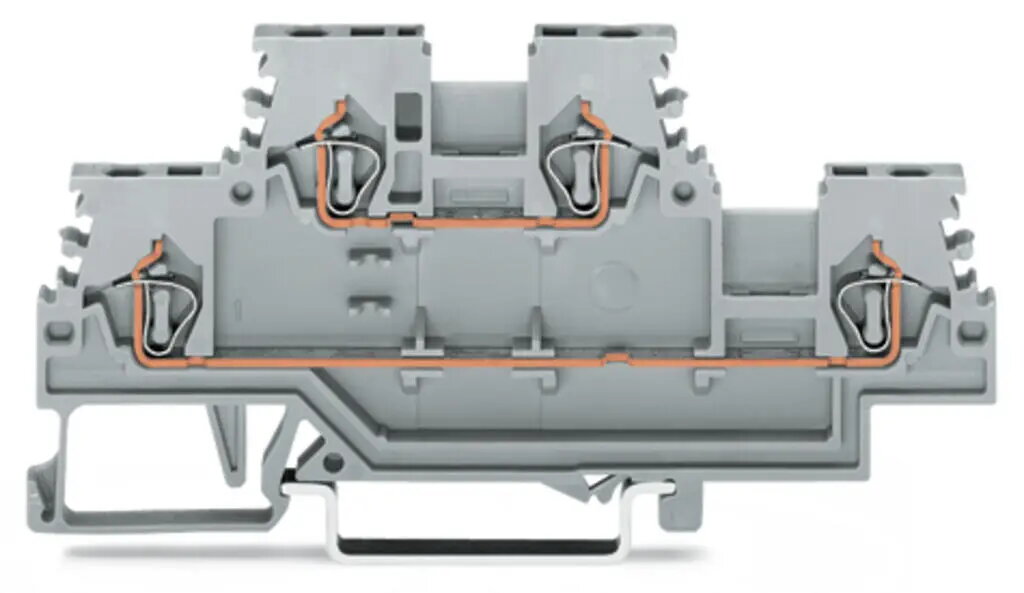

Wago 279-501 divstāvu spaiļu bloks, 1.5 mm², pelēks

Wago 279-501 ir profesionāls divstāvu spaiļu bloks, kas paredzēts drošiem un efektīviem elektriskajiem savienojumiem. Šis divstāvu spaiļu bloks darbojas kā caurejošs spaiļu bloks, un tas ir īpaši izstrādāts, lai optimizētu vietu rūpnieciskajos vadības skapjos un sadales skapjos. Izmantojot divu līmeņu dizainu, tas ļauj veikt augsta blīvuma elektroinstalāciju, vienlaikus saglabājot skaidru elektrisko ķēžu organizāciju.

Priekšrocības

Šī spaiļu bloka galvenā priekšrocība ir CAGE CLAMP savienojuma tehnoloģijas integrācija, kas nodrošina apkopi neprasošu un pret vibrācijām izturīgu kontaktu. Šī sistēma ļauj pievienot dažāda veida vadītājus bez nepieciešamības pēc īpašas sagatavošanas, piemēram, uzgaļu presēšanas, kas ievērojami samazina uzstādīšanas laiku. Kompaktais dizains palīdz ietaupīt vērtīgu vietu korpusos, un izturīgā konstrukcija nodrošina ilgmūžību prasīgās elektriskās vidēs.

Piemērots

• Rūpnieciskajiem vadības skapjiem
• Elektriskajiem sadales skapjiem
• Augsta blīvuma elektroinstalācijas lietojumiem
• Vispārējiem elektroinstalācijas projektiem

Kad tas var nebūt piemērots

Šis spaiļu bloks ir paredzēts vadītājiem ar šķērsgriezumu līdz 1,5 mm². Tas nav piemērots lietojumiem, kuros nepieciešami lielāki vadu izmēri vai lieljaudas savienojumi, kas pārsniedz tā nominālo jaudu. Turklāt tas ir paredzēts standarta iekštelpu videi un var prasīt papildu aizsardzību, ja to izmanto ekstremālos apstākļos.

Galvenās specifikācijas

• Vadītāja šķērsgriezums: no 0,08 mm² līdz 1,5 mm²
• Savienojuma tehnoloģija: CAGE CLAMP
• Platums: 4 mm

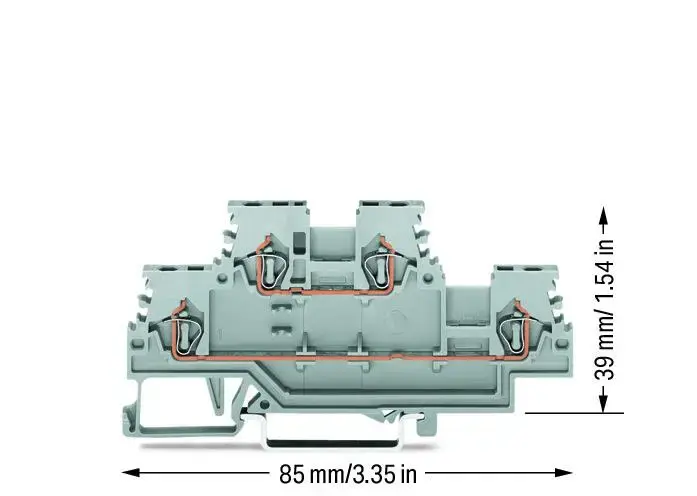

• Augstums: 85 mm
• Dziļums: 43,8 mm
• Konfigurācija: 2 līmeņu caurejošais spaiļu bloks
• Daudzums: 50 gabali iepakojumā

Kā lietot

Lai izmantotu Wago 279-501, vispirms pārliecinieties, ka vadītājs ir atbrīvots no izolācijas 8 līdz 9 mm garumā. Izmantojot CAGE CLAMP mehānismu, ievietojiet vadītāju tieši spailes punktā. Ar atsperi darbināmais skava automātiski nostiprina vadu, nodrošinot uzticamu savienojumu bez nepieciešamības pēc papildu instrumentiem vai uzgaļiem. Atkārtojiet šo procesu katram līmenim atbilstoši jūsu ķēdes izkārtojumam.

Kas jāņem vērā pirms pirkuma

• Pārbaudiet, vai jūsu vadītāja šķērsgriezums atbilst 0,08 mm² līdz 1,5 mm² diapazonam.
• Pārliecinieties, vai 4 mm platums ir saderīgs ar jūsu esošo DIN sliedes izkārtojumu.
• Apstipriniet kopējo nepieciešamo savienojuma punktu skaitu, lai tas atbilstu 50 gabalu iepakojumam.

Lietošanas ieteikumi

Lai nodrošinātu optimālu veiktspēju un drošību, vienmēr pārliecinieties, ka vadītāji ir atbrīvoti no izolācijas pareizajā 8 līdz 9 mm garumā. Izvairieties no bojātu vadu izmantošanas un pirms savienojumu veikšanas pārliecinieties, ka spaiļu bloks ir droši uzstādīts uz saderīgas DIN sliedes.
