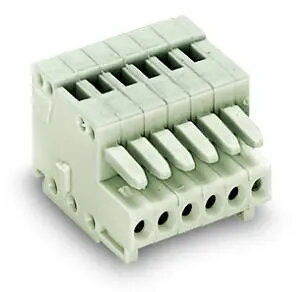

Wago 733-110 10-polu spaiļu bloks, 2.5 mm solis, pelēks

Wago 733-110 ir 10 polu MCS-MICRO spaiļu bloks, kas izstrādāts uzticamiem vadu savienojumiem kompaktās elektroniskās sistēmās. Ar 2,5 mm kontaktu soli šis komponents nodrošina stabilu un drošu saskarni vadu savienošanai ierobežotā telpā. Pelēkais korpuss ir izstrādāts izturībai un ērtai identificēšanai sarežģītās vadības sistēmās, nodrošinot, ka elektriskie savienojumi paliek stabili un aizsargāti standarta darbības apstākļos.

Priekšrocības

Šis spaiļu bloks piedāvā būtiskas priekšrocības ierobežotas telpas dizainiem, ļaujot efektīvi integrēties modernajos iespiedshēmu plates izkārtojumos. CAGE CLAMP tehnoloģijas iekļaušana atvieglo gan vertikālu, gan horizontālu darbību, kas vienkāršo vadu pievienošanas procesu gan rūpnīcas montāžas, gan uz vietas veicamās apkopes laikā. Turklāt dizains ir 100% aizsargāts pret nepareizu savienošanu, un kodēšanas elementu pieejamība nodrošina, ka savienojumi vienmēr tiek izveidoti pareizi, samazinot uzstādīšanas kļūdu risku.

Piemērots

• Rūpnieciskajām vadības sistēmām
• Kompaktām elektroniskām ierīcēm
• Iespiedshēmu plašu lietojumiem
• Sensoru un izpildmehānismu savienošanai

Šis spaiļu bloks var nebūt piemērots augstsprieguma sadales sistēmām, kas pārsniedz tā 100 V nominālu. Tas arī nav paredzēts lietošanai vidēs ar ekstremālu mehānisko vibrāciju vai lielu strāvas slodzi, kas pārsniedz MCS-MICRO sērijas specifikācijas.

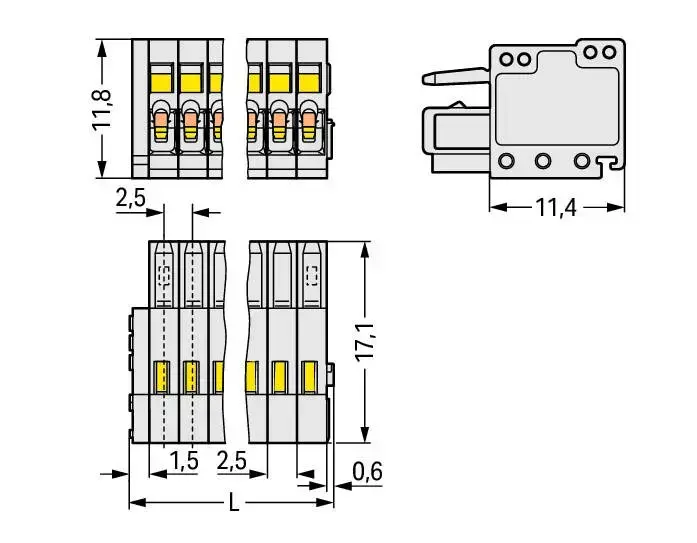

Galvenās specifikācijas

• Polu skaits: 10
• Kontaktu solis: 2,5 mm
• Nominālais spriegums: 100 V
• Platums: 27,1 mm
• Dziļums: 17,1 mm
• Augstums: 11,8 mm
• Savienojuma tehnoloģija: CAGE CLAMP

Lai izmantotu Wago 733-110, sagatavojiet vadus, noņemot izolāciju nepieciešamajā garumā. Ievietojiet vadu spaiļu punktā, izmantojot CAGE CLAMP mehānismu, kuru var darbināt gan vertikāli, gan horizontāli atkarībā no jūsu telpiskajām prasībām. Pārliecinieties, ka savienojums ir pilnībā nostiprināts, lai saglabātu elektrisko integritāti. Ja izmantojat vairākus blokus, izmantojiet kodēšanas elementus, lai novērstu nepareizu savienošanu montāžas laikā.

Kas jāņem vērā pirms pirkuma

• Pārliecinieties, ka darba spriegums nepārsniedz 100 V.
• Pārbaudiet, vai 2,5 mm solis atbilst jūsu esošajam plates izkārtojumam.
• Noskaidrojiet, vai jūsu instalācijai ir nepieciešamas stiepes slodzes mazināšanas plāksnes.
• Apstipriniet, ka polu skaits atbilst jūsu shēmas prasībām.

Lai nodrošinātu optimālu veiktspēju, pārliecinieties, ka visi vadi ir pareizi atbrīvoti no izolācijas un spaiļu bloks ir droši piestiprināts pie iespiedshēmu plates. Regulāri pārbaudiet savienojumus vidēs ar augstu vibrāciju, lai saglabātu ilgtermiņa uzticamību.
