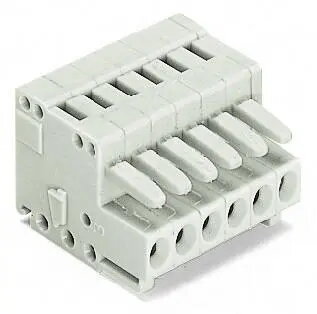

Wago 734-105 MCS-MINI Classic 5-polu spaiļu bloks, 3.5 mm solis, pelēks

Wago 734-105 MCS-MINI Classic 5-polu spaiļu bloks ir augstas kvalitātes savienotājs, kas izstrādāts drošiem vadu savienojumiem dažādās elektroniskās un rūpnieciskās iekārtās. Ar precīzu 3,5 mm kontaktu soli, šis pelēkais spaiļu bloks nodrošina stabilu un efektīvu elektrisko savienojumu kompaktās shēmu platēs. Tā izturīgā konstrukcija garantē konsekventu signāla pārraidi un ilgmūžību, padarot to par uzticamu izvēli profesionāliem elektrotehnikas projektiem.

Priekšrocības

Šis spaiļu bloks piedāvā ievērojamas priekšrocības, pateicoties tā universālajai savienojamībai, kas viegli pielāgojas visu veidu vadītājiem. CAGE CLAMP tehnoloģijas integrācija ļauj izmantot gan vertikālu, gan horizontālu darbību, vienkāršojot kabeļu iepriekšējas montāžas un tiešās pieslēgšanas procesu. Turklāt dizains ietver funkcijas, kas nodrošina 100% aizsardzību pret nepareizu savienošanu, garantējot precīzu un drošu uzstādīšanu. Iespēja izmantot papildu stiepes slodzes samazināšanas plāksnes un korpusus vēl vairāk uzlabo tā daudzpusību lauka montāžas darbos.

Piemērots

• Shēmu plašu montāžai
• Rūpnieciskām vadības sistēmām
• Kompaktu elektronisko ierīču elektroinstalācijai
• Laukā veicamām elektriskajām instalācijām

Kad tas var nebūt piemērots

Šis spaiļu bloks ir īpaši izstrādāts 3,5 mm solim un var nebūt saderīgs ar lietojumiem, kuriem nepieciešami lielāki vadu šķērsgriezumi vai atšķirīgi kontaktu attālumi. Tas ir paredzēts lietošanai kontrolētā vidē un var nebūt piemērots lieljaudas rūpnieciskām iekārtām, kas pārsniedz tā noteiktos elektriskos parametrus.

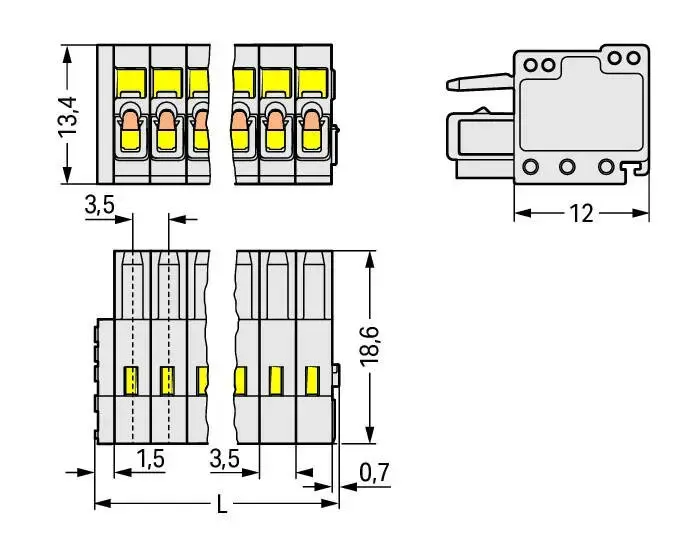

Galvenās specifikācijas

• Polu skaits: 5
• Kontaktu solis: 3,5 mm
• Platums: 19,7 mm
• Dziļums: 18,6 mm
• Augstums: 13,4 mm
• Savienojuma tehnoloģija: CAGE CLAMP
• Krāsa: Pelēka

Kā lietot

Lai izmantotu Wago 734-105, ievietojiet atbrīvoto vadītāju spaiļu blokā. CAGE CLAMP mehānismu var aktivizēt vertikāli vai horizontāli, lai stingri nostiprinātu vadu. Pārliecinieties, ka vadītājs ir pilnībā ievietots, lai uzturētu optimālu kontaktu. Lietojumiem, kuriem nepieciešama īpaša orientācija, izmantojiet integrētos kodēšanas elementus, lai novērstu nepareizu savienošanu uzstādīšanas laikā.

Kas jāņem vērā pirms pirkuma

• Pārbaudiet nepieciešamo kontaktu soli jūsu shēmas plates izkārtojumam.
• Pārliecinieties, ka jūsu vadītāju šķērsgriezums ir saderīgs ar spaiļu bloka specifikācijām.
• Apsveriet, vai jūsu konkrētajam lietojumam ir nepieciešami papildu piederumi, piemēram, stiepes slodzes samazināšanas plāksnes.

Lietošanas ieteikumi

Lai nodrošinātu optimālu veiktspēju un drošību, vienmēr pirms ievietošanas pārliecinieties, ka vadi ir atbrīvoti no izolācijas ieteicamajā garumā. Regulāri pārbaudiet savienojumus vidēs ar augstu vibrāciju, lai nodrošinātu ilgtermiņa stabilitāti.
