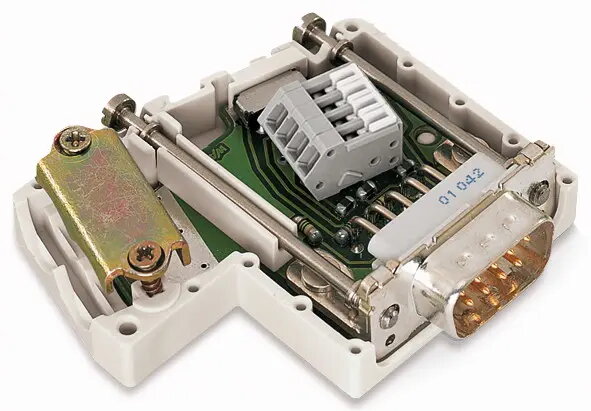

Wago 750-960 D-Sub lauka kopnes savienotājs ir profesionāls komponents, kas izstrādāts drošai saziņai PROFIBUS rūpnieciskajos tīklos. Ar izturīgu pelēku korpusu un IP20 aizsardzības klasi šis savienotājs nodrošina stabilu datu pārraidi un uzticamību rūpnieciskās automatizācijas sistēmās. Tas atbilst RoHS vides standartiem, padarot to par piemērotu izvēli prasīgām vadības sistēmu vidēm.
Priekšrocības
Šis savienotājs piedāvā būtiskas priekšrocības rūpnieciskajā tīklošanā, galvenokārt pateicoties divām horizontālām kabeļu ievadēm, kas ļauj efektīvi izvietot ieejas un izejas līnijas. CAGE CLAMP savienojuma tehnoloģija nodrošina ātru uzstādīšanu un drošu vadu fiksāciju, ko var nofiksēt, izmantojot integrētu bīdāmo mehānismu. Turklāt ārēji pieejamais slēdzis kopnes terminēšanai vienkāršo tīkla konfigurēšanu un apkopi, ļaujot tehniķiem viegli ieslēgt vai izslēgt terminēšanas rezistoru, neatverot korpusu.
Suitable for
- PROFIBUS tīkla instalācijas
- Rūpnieciskās automatizācijas vadības sistēmas
- Datu pārraide starp lauka ierīcēm
- Kopnes līnijas terminēšana vadības skapjos
Šis savienotājs var nebūt piemērots vidēm, kurās nepieciešama augsta aizsardzība pret mitrumu vai putekļiem, jo tam ir IP20 aizsardzības klase, kas nav paredzēta lietošanai ārpus telpām vai vietās ar tiešu šķidrumu iedarbību. Turklāt tas ir īpaši izstrādāts PROFIBUS protokoliem un var nebūt saderīgs ar citiem lauka kopnes standartiem vai specifiskām saziņas saskarnēm.
Key specifications
- Savienotāja tips: D-Sub
- Korpusa krāsa: Pelēka
- Aizsardzības klase: IP20
- Savienojuma tehnoloģija: CAGE CLAMP
- Kabeļu ievades: 2 horizontālas
- Terminēšana: Ārēji pārslēdzama
- Svars: 31.05 g

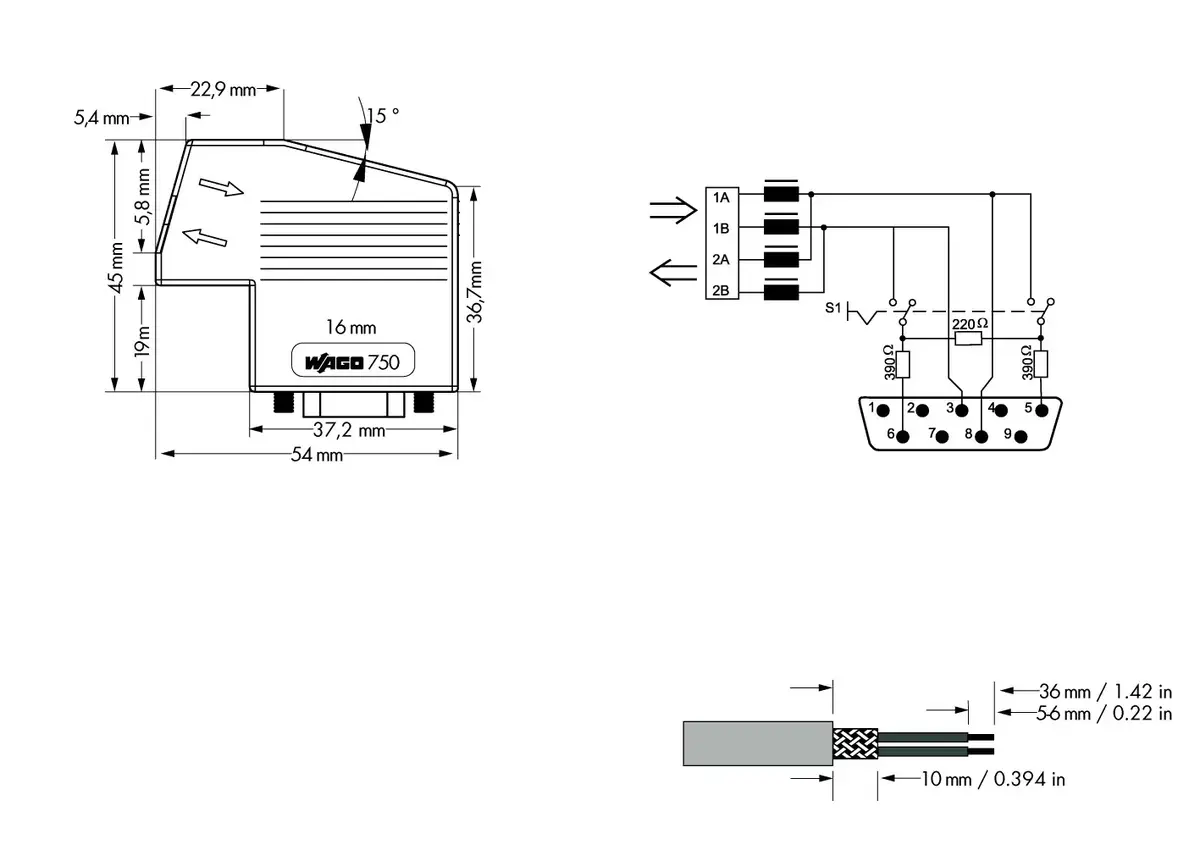

- Izmēri: 45 mm x 54 mm
Lai izmantotu Wago 750-960, ievietojiet PROFIBUS kopnes līniju norādītajās horizontālajās kabeļu ievadēs. Izmantojiet CAGE CLAMP savienojuma punktus, lai nostiprinātu vadus, pārliecinoties, ka tie ir stingri nofiksēti ar integrēto bīdāmo mehānismu. Uzstādot ierīci kopnes segmenta sākumā vai beigās, iestatiet ārējo terminēšanas slēdzi pozīcijā ON, lai aktivizētu terminēšanas rezistoru. Visiem pārējiem kopnes dalībniekiem slēdzim jābūt pozīcijā OFF.
What to consider before purchase
- Pārliecinieties, ka jūsu tīkla arhitektūrai ir nepieciešama D-Sub saskarne.
- Pārliecinieties, vai IP20 aizsardzības klase ir pietiekama jūsu uzstādīšanas videi.
- Pārbaudiet kopnes dalībnieku skaitu, lai pareizi konfigurētu terminēšanas slēdžus.
- Apstipriniet saderību ar esošo PROFIBUS kabeļu infrastruktūru.
Lai nodrošinātu optimālu tīkla darbību, vienmēr pārliecinieties, ka terminēšanas slēdzis ir pareizi konfigurēts atbilstoši ierīces novietojumam kopnes līnijā. Nepareizi terminēšanas iestatījumi ir biežs saziņas kļūdu cēlonis PROFIBUS tīklos.
