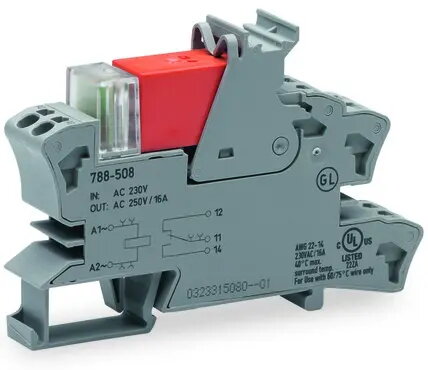

Wago 788-508 rūpnieciskais relejs 1P 16A 230V AC AgNi pelēks

Wago 788-508 rūpnieciskais relejs ir izturīgs komutācijas komponents, kas paredzēts integrācijai elektriskajās vadības sistēmās. Šis 1-polu relejs ir izstrādāts, lai izturētu 16A strāvu un darbotos ar 230V maiņstrāvu, padarot to par uzticamu izvēli jaudas ķēžu pārvaldībai dažādos rūpnieciskos lietojumos. Aprīkots ar augstas kvalitātes AgNi kontaktiem, ierīce nodrošina efektīvu darbību un ilgmūžību. Tā kompaktais dizains un pelēkā krāsa ļauj to ērti uzstādīt vadības skapjos, izmantojot standarta DIN-sliedes montāžas konfigurācijas.

Priekšrocības

Šī releja galvenā priekšrocība ir augsta komutācijas jauda apvienojumā ar kompaktu izmēru, kas optimizē vietu elektriskajos korpusos. AgNi kontaktu materiāla izmantošana nodrošina lielisku elektrovadītspēju un nodilumizturību, kas veicina ilgāku kalpošanas laiku pat biežu pārslēgšanās ciklu gadījumā. Turklāt dizains atvieglo ātru un drošu uzstādīšanu uz standarta DIN-sliedēm, samazinot montāžas laiku un apkopes sarežģītību profesionālās vadības vidēs.

Piemērots

• Rūpnieciskās automatizācijas vadības paneļiem
• Elektroenerģijas sadales sistēmām
• Apgaismojuma vai apkures ķēžu pārslēgšanai
• Integrācijai PLC vadības arhitektūrās

Kad tas var nebūt piemērots

Šis relejs nav paredzēts izmantošanai augstsprieguma līdzstrāvas lietojumos vai vidēs, kur strāva pārsniedz 16A nominālu, jo tas var izraisīt kontaktu salipšanu vai ierīces bojājumus. Tas arī nav piemērots uzstādīšanai ārpus telpām bez atbilstoša IP klases aizsargkorpusa.

Galvenās specifikācijas

• Konfigurācija: 1-polu (1P)
• Nominālā strāva: 16A
• Darbības spriegums: 230V maiņstrāva
• Kontaktu materiāls: AgNi
• Montāžas veids: DIN-sliede
• Izmēri: 15 x 86 x 54 mm
• Svars: 45.72 g
• Krāsa: Pelēka

Kā lietot

Lai uzstādītu Wago 788-508, uzspiediet releju uz standarta DIN-sliedes vadības skapī. Pirms vadu pievienošanas ieejas un izejas spailēm pārliecinieties, ka strāvas padeve ir atslēgta. Pievienojiet 230V maiņstrāvas vadības signālu spoles spailēm un slodzes ķēdi komutācijas kontaktiem, nodrošinot, ka strāva nepārsniedz noteikto 16A ierobežojumu. Pēc pievienošanas pārbaudiet visus savienojumus un veiciet funkcionālo pārbaudi pirms sistēmas ieslēgšanas.

Kas jāņem vērā pirms iegādes

• Pārliecinieties, ka jūsu vadības sistēmas spriegums atbilst 230V maiņstrāvas prasībai.
• Pārliecinieties, ka slodzes strāva nepārsniedz 16A.
• Pārbaudiet, vai jūsu skapī ir pietiekami daudz vietas uz DIN-sliedes 15 mm platam modulim.
• Pārbaudiet vides apstākļus, lai nodrošinātu, ka tie atbilst standarta rūpnieciskajiem darbības diapazoniem.

Lietošanas ieteikumi

Vienmēr pārliecinieties, ka releju uzstāda kvalificēts speciālists saskaņā ar vietējiem elektrotehniskajiem noteikumiem. Regulāri pārbaudiet kontaktus un spaiļu savienojumus plānotās apkopes laikā, lai nodrošinātu optimālu veiktspēju un drošību.
