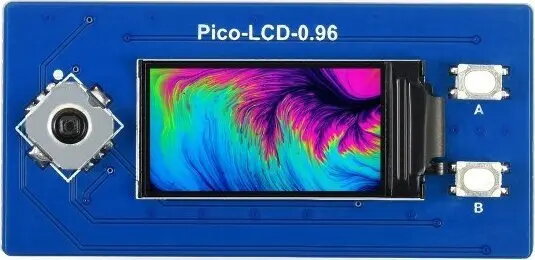

Waveshare LCD IPS 0,96" 160x80 SPI 65K RGB displejs priekš Raspberry Pi Pico

Waveshare LCD IPS 0.96" 160x80 SPI 65K RGB displejs priekš Raspberry Pi Pico ir kompakts krāsu panelis, paredzēts iebūvētām sistēmām un pārnēsājamiem rīkiem. Ar 160×80 pikseļu izšķirtspēju un atbalstu 65K RGB krāsām, modulis izmanto SPI interfeisu ērtai savienošanai ar mikrokontrolieriem, piemēram, Raspberry Pi Pico. IPS matrica nodrošina plašākus skatīšanās leņķus nekā parastie TFT paneļi, kas noder situācijās, kad ekrāns tiek skatīts no sāniem vai slīpumā.

Priekšrocības

Šis displejs apvieno IPS paneļa skatāmību ar pietiekamu krāsu dziļumu un mazu izmēru, nodrošinot salasāmu attēlu un tekstu ierobežotā vietā. SPI interfeiss samazina nepieciešamo I/O līniju skaitu un vienkāršo vadu savienojumus ar mikrokontrolieriem. Kompaktais formfaktors un standarta pieslēgvietas atvieglo prototipēšanu, nēsājamo ierīču un vadības panelu integrāciju.

Piemērots

• Iebūvētiem projektiem ar Raspberry Pi Pico vai citiem SPI atbalstošiem mikrokontrolieriem
• Pārnēsājamiem instrumentiem un rokā turamām ierīcēm, kur nepieciešams mazs krāsu ekrāns
• Lietotāja saskarnes, statusa displeju vai vienkāršu grafiku prototipēšanai
• Nēsājamām ierīcēm, kompaktām vadības panelēm un IoT ierīcēm ar ierobežotu telpu

Kad tas var nebūt piemērots

Sakarā ar zemo izšķirtspēju un mazo fizisko izmēru šis displejs nav piemērots uzdevumiem, kas prasa augstu attēlu detalizāciju, video atskaņošanu vai lielu informācijas daudzumu uz ekrāna. Ja nepieciešama skārienjutība, augsta atsvaidzināšanas frekvence, aparatūras video paātrinājums vai ļoti spilgta darbība tiešā saules gaismā, jāapsver lielāks vai funkcionāli bagātāks modulis.

Galvenās specifikācijas

• Displeja diagonāle: 0.96 collas
• Izšķirtspēja: 160 × 80 pikseļi
• Paneļa tips: IPS (In-Plane Switching)
• Krāsu dziļums: 65K RGB
• Interfeiss: SPI (Serial Peripheral Interface)
• Saderība: Raspberry Pi Pico un citi mikrokontrolieri ar SPI

Kā lietot

Savienojiet moduli ar Raspberry Pi Pico vai citu savietojamu mikrokontrolieri, izmantojot SPI līnijas, nodrošiniet strāvas pieslēgumu un kopīgo zemi. Instalējiet atbalstošu bibliotēku vai draiveri jūsu izstrādes vidē un izmantojiet demonstrācijas kodu kā sākumpunktu. Inicializējiet displeju, iestatiet orientāciju un krāsu formātu, pēc tam sūtiet pikseļu datus vai attēlu rāmi pa SPI. Ja ir pieejamas vadības kājas, var regulēt aizmugures apgaismojuma spilgtumu vai kontrastu ar aparatūras vai programmatūras palīdzību.

Ko ņemt vērā pirms pirkuma

• Pārliecinieties, ka jūsu mikrokontrolierim ir SPI interfeiss un pietiekami daudz brīvu I/O pieslēgvietu
• Pārbaudiet barošanas spriegumu prasības un nepieciešamību pēc līmeņu pārejas 3.3V/5V sistēmās
• Novērtējiet fiziskos izmērus un stiprinājuma prasības, lai displejs ietilptu korpusā
• Pārliecinieties par bibliotēku un draiveru pieejamību jūsu izstrādes vidē

Lietošanas ieteikumi

Lai nodrošinātu stabilu darbību, izmantojiet ieteikto barošanas spriegumu, minimizējiet garas neekranētas SPI līnijas, pielietojiet gatavus draiveru piemērus un pielāgojiet grafiku 160×80 pikseļu laukam, lai nodrošinātu labāku salasāmību.
