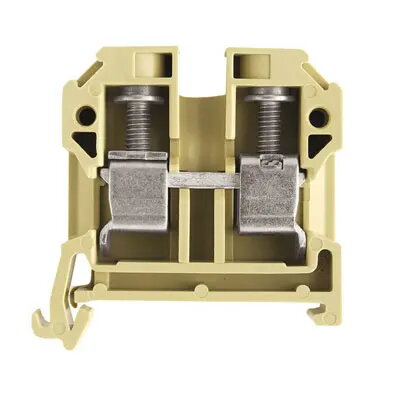

Weidmüller SAK 10/35 spaiļu bloks, bēšs

Weidmüller SAK 10/35 spaiļu bloks ir profesionāls caurejošais komponents, kas izstrādāts drošam un uzticamam vadu savienojumam rūpnieciskajā vidē. Šis bēšās krāsas spaiļu bloks ir paredzēts montāžai uz standarta DIN sliedēm un nodrošina stabilu elektrisko savienojumu vadības paneļos un sadales skapjos. Tā izturīgā konstrukcija garantē ilgmūžību un nemainīgu elektrovadītspēju dažādos elektroinstalācijas risinājumos.

Priekšrocības

Šī spaiļu bloka galvenā priekšrocība ir augstas kvalitātes skrūvju savienojuma sistēma, kas nodrošina pret vibrācijām noturīgu un hermētisku kontaktu vadiem ar šķērsgriezumu līdz 10 mm². Kompaktais dizains ļauj efektīvi izmantot vietu blīvi aprīkotos elektriskajos skapjos, savukārt izturīgais izolācijas materiāls nodrošina lielisku mehānisko stabilitāti un drošību. Standartizētais dizains atvieglo uzstādīšanu un apkopi, padarot to par uzticamu izvēli rūpnieciskajai elektroinfrastruktūrai.

Piemērots

• Rūpniecisko vadības paneļu elektroinstalācijai
• Elektriskajiem sadales skapjiem
• Strāvas sadales sistēmām
• Automatizācijas un iekārtu vadības ķēdēm

Kad tas var nebūt piemērots

Šis spaiļu bloks nav paredzēts lietošanai ar strāvas stiprumu, kas pārsniedz tā nominālo jaudu, vai vidēs, kurās nepieciešami īpaši sprādziendrošības vai augstas temperatūras sertifikāti, kas pārsniedz standarta rūpnieciskās specifikācijas. Tas arī nav piemērots tiešam savienojumam ar nestandarta sliežu tipiem vai lietojumiem, kuros nepieciešama push-in savienojuma tehnoloģija.

Galvenās specifikācijas

• Nominālais šķērsgriezums: 10 mm²
• Savienojuma veids: Skrūvju savienojums
• Montāžas veids: DIN sliede (35 mm)
• Krāsa: Bēša
• Platums: 10 mm
• Dziļums: 51.5 mm
• Augstums: 45 mm

Kā lietot

Lai uzstādītu spaiļu bloku, stingri uzspiediet to uz standarta 35 mm DIN sliedes. Noņemiet izolāciju no vadītāja atbilstošā garumā un ievietojiet vadu spailes atverē. Pievelciet skrūvi ar piemērotu skrūvgriezi, lai nodrošinātu drošu mehānisko un elektrisko savienojumu. Pārliecinieties, ka pielietotais griezes moments ir pieļaujamajās robežās, lai izvairītos no spailes vai vadītāja bojājumiem.

Kas jāņem vērā pirms pirkuma

• Pārliecinieties, ka 10 mm² šķērsgriezums atbilst jūsu vadu specifikācijām.
• Pārbaudiet, vai jūsu sadales skapī ir pietiekami daudz vietas 10 mm platām spailēm.
• Apstipriniet, ka jūsu montāžas sistēma izmanto 35 mm DIN sliedi.
• Pārbaudiet, vai jūsu konkrētajam montāžas risinājumam ir nepieciešami papildu piederumi, piemēram, gala fiksatori vai starpsienas.

Lietošanas ieteikumi

Vienmēr pārliecinieties, ka strāvas padeve ir atslēgta, pirms veicat jebkādus elektroinstalācijas vai apkopes darbus. Izmantojiet atbilstošus vadu uzgaļus daudzdzīslu vadiem, lai nodrošinātu optimālu kontakta kvalitāti un drošību.
