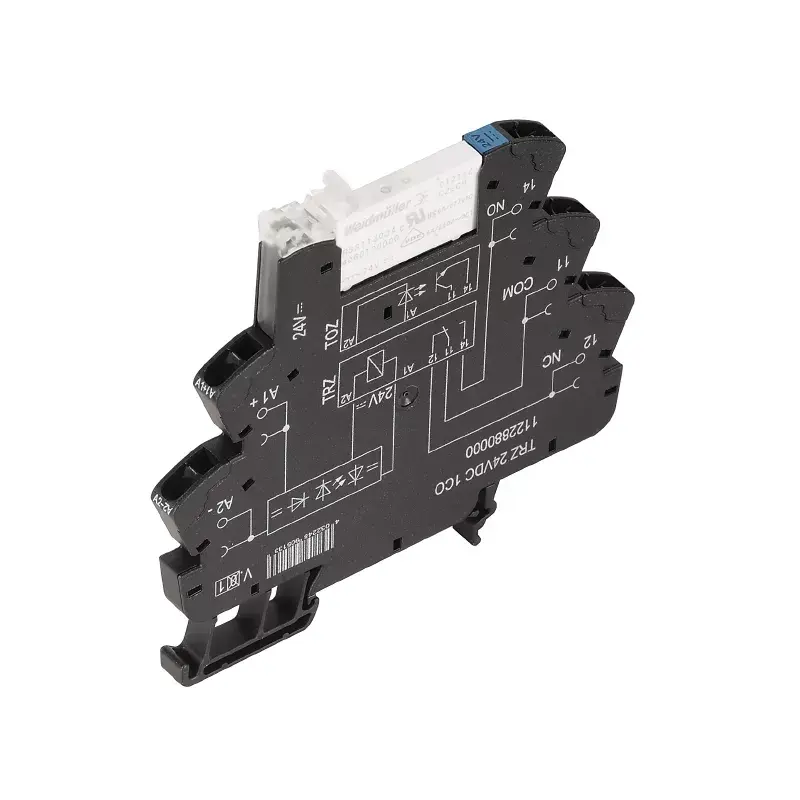

Weidmüller 1122880000 releja modulis 24V DC 6A ar atsperu spailēm

Weidmüller 1122880000 releja savienotājs ir profesionālas klases komponents, kas izstrādāts uzticamai signālu izolācijai un komutācijai rūpnieciskās automatizācijas un vadības sistēmās. Šis kompaktais releja modulis darbojas ar 24V DC ieejas spriegumu un spēj pārslēgt 6A strāvu, padarot to par izturīgu risinājumu elektrisko slodžu pārvaldībai prasīgās vidēs. Izmantojot modernu atsperu spaiļu savienojuma tehnoloģiju, tas nodrošina drošu un pret vibrācijām noturīgu vadu savienojumu, kas ir būtiski, lai uzturētu konsekventu veiktspēju automatizētās iekārtās.

Priekšrocības

Šis releja savienotājs piedāvā izcilu uzticamību, pateicoties augstas kvalitātes konstrukcijai un efektīvam dizainam. Atsperu spaiļu sistēma ievērojami samazina uzstādīšanas laiku un novērš nepieciešamību pēc periodiskas pievilkšanas, kas ir raksturīgi tradicionālajām skrūvju spailēm. Tā kompaktais izmērs ļauj ietaupīt vietu uzstādīšanai uz standarta montāžas sliedēm, savukārt augstā slodzes kapacitāte nodrošina daudzpusību dažādos rūpnieciskos pielietojumos. Modulis nodrošina efektīvu elektrisko izolāciju, aizsargājot jutīgo vadības elektroniku no augstsprieguma pārejas procesiem un traucējumiem.

Piemērots

• Rūpnieciskajai automatizācijai un vadības paneļiem
• Signālu apstrādei un saskarnes lietojumiem
• Elektromagnētisko vārstu un kontaktoru pārslēgšanai
• Ražošanas iekārtu automatizācijai
• Ēku vadības sistēmām

Šis releja savienotājs var nebūt piemērots lietojumiem, kuros nepieciešama augstas frekvences pārslēgšana, kas pārsniedz releja kontaktu mehānisko kalpošanas laiku. Tas arī nav paredzēts tiešam savienojumam ar lieljaudas rūpnieciskajiem motoriem vai smagām induktīvām slodzēm, kas pārsniedz norādīto 1500VA jaudu bez papildu aizsardzības vai sekundārajiem kontaktoriem.

Galvenās specifikācijas

• Ieejas spriegums: 24V DC
• Pārslēgšanas strāva: 6A
• Izejas spriegums: 250V AC
• Slodzes kapacitāte: 1500VA
• Savienojuma veids: Atsperu spaile
• Dizains: Kompakts releja modulis

Lai izmantotu releja savienotāju, uzstādiet ierīci uz standarta DIN sliedes vadības skapī. Pievienojiet 24V DC vadības signālu norādītajām ieejas spailēm, ievietojot atbrīvoto vadu atsperu spailes atverē. Pārliecinieties, ka izejas ķēde ir pievienota slodzes spailēm saskaņā ar korpusā norādīto elektroinstalācijas shēmu. Pirms sistēmas ieslēgšanas pārbaudiet, vai visi savienojumi ir droši un vai ieejas spriegums atbilst norādītajai 24V DC prasībai.

Kas jāņem vērā pirms iegādes

• Pārliecinieties, ka jūsu vadības sistēmas izeja nodrošina stabilu 24V DC signālu.
• Pārliecinieties, ka kopējā slodzes strāva nepārsniedz 6A robežu.

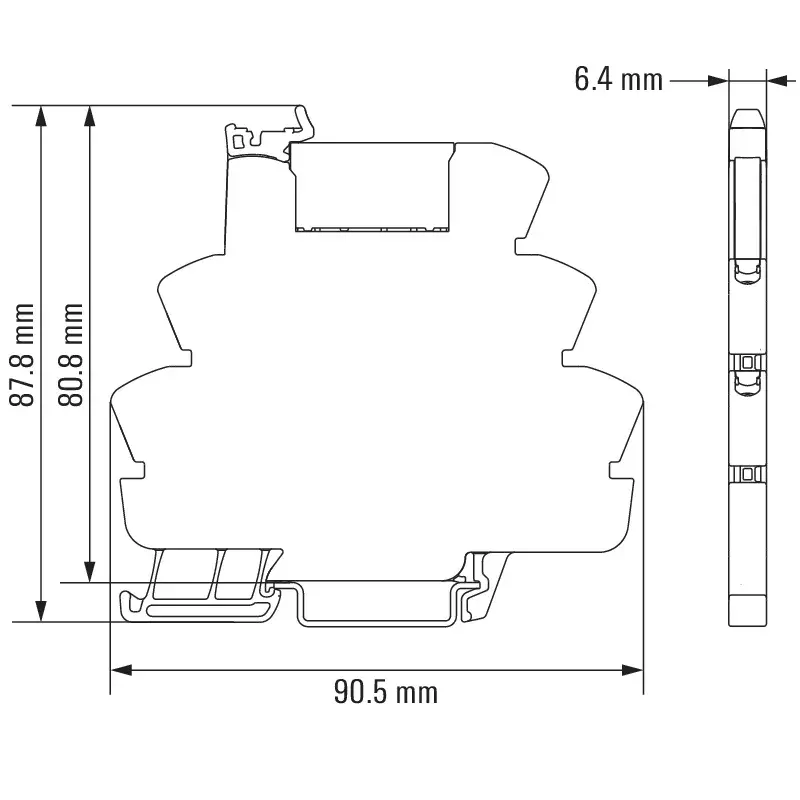

• Pārbaudiet pieejamo vietu uz DIN sliedes moduļa izmēriem.
• Apstipriniet, ka vide atbilst norādītajam darba temperatūras diapazonam.

Lietošanas ieteikumi: Vienmēr pārliecinieties, ka strāvas padeve ir atvienota pirms jebkādu elektroinstalācijas vai apkopes darbu veikšanas releja modulim, lai novērstu elektriskās briesmas. Periodiski pārbaudiet atsperu spaiļu savienojumus, lai pārliecinātos, ka tajos nav netīrumu un tiek saglabāts optimāls kontakta spiediens.
