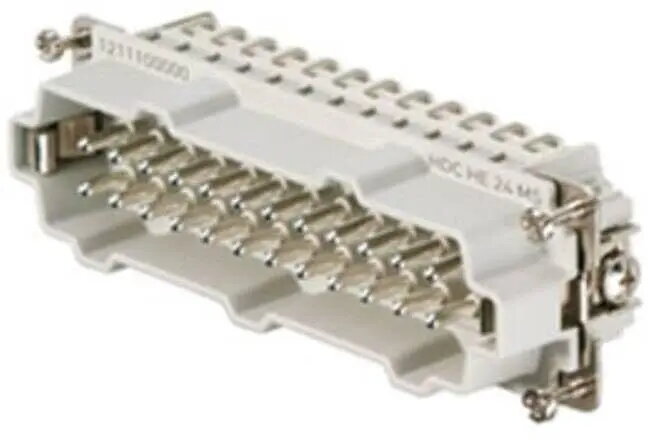

Weidmüller HDC HE 24 MS rūpnieciskais savienotājs, 24-polu vīrišķais ieliktnis

Weidmüller HDC HE 24 MS ir profesionāls 24 polu vīrišķais rūpnieciskais savienotājs, kas paredzēts augstas veiktspējas jaudas un signālu pārraidei. Izstrādāts, lai atbilstu stingrām rūpnieciskās automatizācijas un iekārtu prasībām, šis komponents nodrošina stabilu un drošu elektrisko savienojumu sarežģītos apstākļos. Tā izturīgā konstrukcija un saderība ar standarta rūpniecisko savienotāju korpusiem padara to par būtisku elementu uzticamai elektriskajai infrastruktūrai.

Priekšrocības

Šis savienotāja ieliktnis piedāvā izcilu izturību un noturību pret mehānisko spriegumu, kas ir kritiski svarīgi ilgtermiņa darbībai rūpnieciskajā vidē. 24 polu konfigurācija ļauj veikt augsta blīvuma elektroinstalāciju, efektīvi apvienojot vairākas signāla vai jaudas līnijas vienā pārvaldāmā saskarnē. Tā dizains atvieglo ātru un efektīvu uzstādīšanu, samazinot dīkstāves laiku apkopes vai sistēmas montāžas laikā, vienlaikus saglabājot augstu kontaktu integritāti vibrāciju vai termisko svārstību apstākļos.

Piemērots

• Rūpnieciskās automatizācijas sistēmām
• Smagajām iekārtām un aprīkojumam
• Vadības skapju elektroinstalācijai
• Jaudas sadalei ražotnēs

Kad tas var nebūt piemērots

Šis savienotājs nav paredzēts lietošanai vidē, kur nepieciešama specifiska IP aizsardzības pakāpe, ja vien tas nav uzstādīts saderīgā, hermētiskā korpusā. Tas arī nav piemērots lietošanai vidē ar ekstremālu ķīmisko iedarbību vai iegremdēšanai ūdenī bez papildu aizsardzības pasākumiem.

Galvenās specifikācijas

• Polu skaits: 24
• Tips: Vīrišķais (spraudnis)
• Savienojuma veids: Skrūvju savienojums
• Nominālais spriegums: 500 V
• Nominālā strāva: 16 A
• Materiāls: Polikarbonāts

Kā lietot

Lai uzstādītu Weidmüller HDC HE 24 MS, pārliecinieties, ka strāvas padeve ir atslēgta. Notīriet vadus atbilstošā garumā un nostipriniet tos vīrišķā ieliktņa skrūvju spailēs. Kad elektroinstalācija ir pabeigta, ievietojiet vīrišķo komponentu atbilstošajā sievišķajā ieliktnī rūpnieciskajā korpusā. Pārliecinieties, ka fiksācijas mehānisms ir pilnībā nofiksēts, lai garantētu drošu un pret vibrācijām noturīgu savienojumu.

Kas jāņem vērā pirms pirkuma

• Pārbaudiet saderību ar jūsu esošo HDC korpusu sēriju
• Pārliecinieties, vai strāvas un sprieguma rādītāji atbilst jūsu sistēmas prasībām
• Pārbaudiet skrūvju spailēm piemēroto vadu šķērsgriezumu

Lietošanas ieteikumi

Pēc uzstādīšanas vienmēr veiciet nepārtrauktības pārbaudi, lai pārliecinātos, ka visi 24 poli ir pareizi savienoti un ka sistēmā nav īssavienojumu, pirms pieslēdzat to strāvai.
