Кабельный тестер LogiLink WZ0010 для RJ11, RJ12 и RJ45 с удаленным модулем

Кабельный тестер LogiLink WZ0010 для RJ11, RJ12 и RJ45 с удаленным модулем представляет собой практичный диагностический инструмент, предназначенный для проверки медных сетевых и телефонных кабелей. Это устройство позволяет пользователям легко тестировать установленные и неустановленные кабели на предмет непрерывности, ошибок монтажа, заземления и правильности подключения контактов. Благодаря главному блоку и удобному удаленному модулю, данный прибор является незаменимым помощником при установке сетей, поиске неисправностей и обслуживании.

Преимущества

Данный кабельный тестер обеспечивает быстрый и надежный способ проверки целостности кабелей с использованием автоматического или ручного режима сканирования. Он обнаруживает различные проблемы с проводкой за считанные секунды, включая обрывы, короткие замыкания, перекрещенные пары, скрученные пары и расщепленные пары. Понятная светодиодная индикация на обоих блоках гарантирует простоту считывания результатов теста. Компактный переносной корпус и входящая в комплект сумка делают прибор удобным для использования в самых разных рабочих условиях.

Подходит для

• Проверки сетевых кабелей RJ45 и различных телефонных кабелей, включая RJ11 и RJ12
• Тестирования конфигураций 8P8C, 8P4C, 6P6C, 6P4C, 6P2C, 4P4C и 4P2C
• Проверки целостности цепи, назначения выводов, заземления и короткого замыкания
• Удаленного тестирования проложенных кабелей с помощью выносного модуля
• Задач по монтажу сетей, устранению неполадок и техническому обслуживанию

Когда устройство может не подойти

Данный прибор не предназначен для тестирования оптоволоконных кабелей или линий передачи данных из немедных материалов. Он также не подходит для измерения высоковольтных электрических цепей или проверки нагрузки питания PoE.

Основные характеристики

• Совместимость с медными кабелями RJ45, RJ11 и RJ12
• Поддержка разъемов типов 8P8C, 8P4C, 6P6C, 6P4C, 6P2C, 4P4C и 4P2C

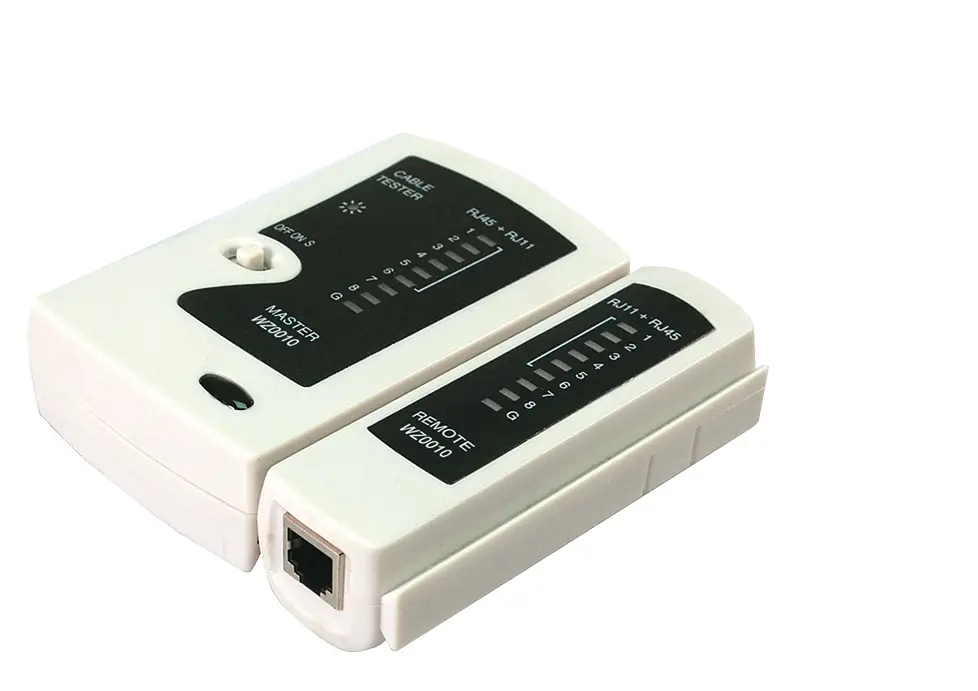

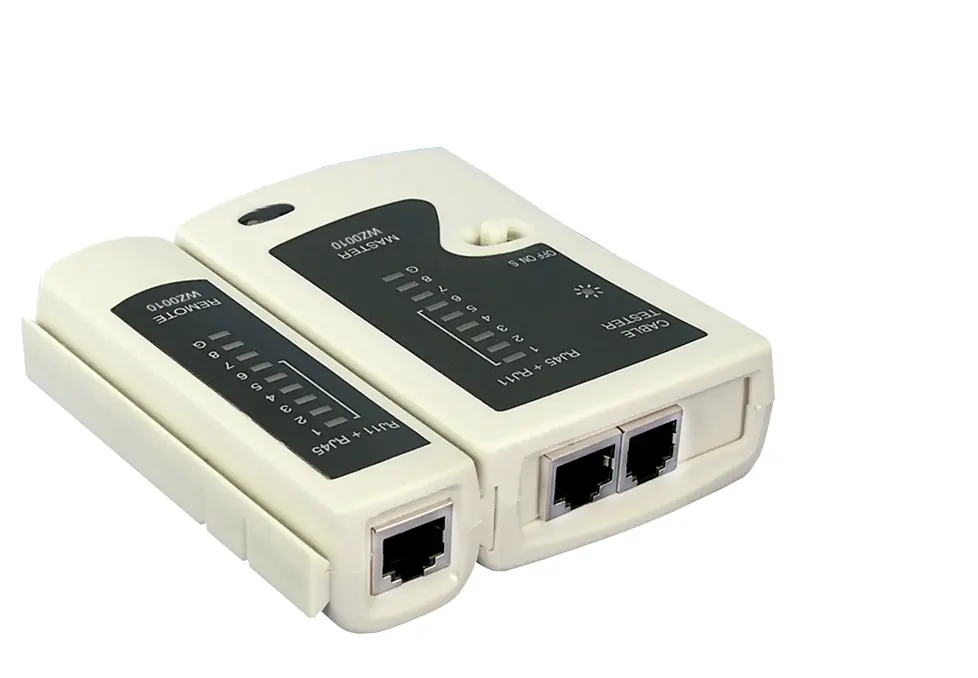

• Главный и удаленный модули со светодиодными индикаторами состояния
• Режимы автоматического и ручного сканирования
• Требуется батарея 9В для питания

Как использовать

Для использования кабельного тестера установите батарею 9В в батарейный отсек, так как элемент питания не входит в комплект поставки. Подключите один конец кабеля к главному блоку, а другой — к удаленному модулю, либо используйте удаленный модуль отдельно при проверке кабелей, проложенных на расстоянии. Включите устройство и выберите автоматический или ручной режим сканирования. Проследите за светодиодными индикаторами на обоих блоках, чтобы проверить непрерывность пар проводов, правильность назначения контактов и наличие возможных дефектов, таких как замыкания или обрывы.

Что учесть перед покупкой

• Убедитесь, что у вас есть стандартная батарея 9В, так как она не поставляется в комплекте
• Проверьте, что ваши кабели используют разъемы RJ45, RJ11 или RJ12
• Обратите внимание, что данный инструмент предназначен исключительно для диагностики медных кабелей

Рекомендации по использованию

Всегда отключайте кабели от активного сетевого оборудования и источников питания перед проведением тестов на целостность во избежание повреждения техники.
