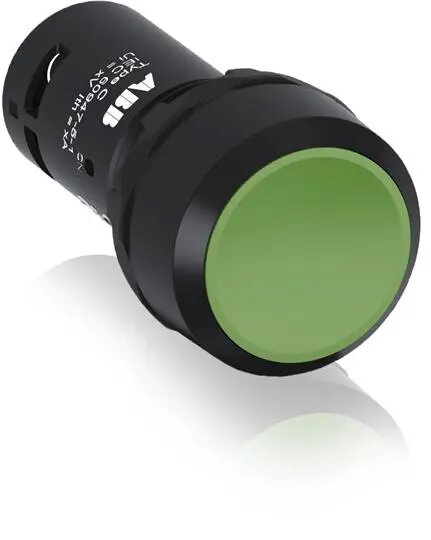

Кнопка ABB CP1-10G-11 проводная, 22 мм, встраиваемая, 1НО+1НЗ, зеленая

ABB CP1-10G-11 — это профессиональная проводная моностабильная кнопка, разработанная для использования в промышленных системах управления. Устройство с монтажным диаметром 22 мм оснащено утопленным зеленым приводом в прочном черном пластиковом корпусе, что обеспечивает удобство интеграции в панели управления и системы автоматизации. Благодаря конфигурации контактов 1НО+1НЗ, кнопка предоставляет гибкие возможности коммутации для управления оборудованием и электрическими цепями, гарантируя надежность и долговечность в различных технических конфигурациях.

Преимущества

Данная кнопка отличается высоким качеством сборки и эргономичным дизайном, что способствует интуитивно понятному управлению в промышленных условиях. Утопленная конструкция привода предотвращает случайное нажатие, повышая безопасность на рабочем месте. Стандартизированный монтажный диаметр 22 мм обеспечивает совместимость с большинством существующих панелей управления, а наличие как нормально открытых, так и нормально закрытых контактов позволяет использовать устройство в сложных схемах автоматизации. Материалы корпуса подобраны с учетом интенсивной эксплуатации в профессиональных системах.

Подходит для

• Панелей управления промышленным оборудованием
• Систем автоматизации и управления процессами
• Электрических распределительных щитов
• Последовательностей управления пуском и остановкой
• Коммутации общего электротехнического оборудования

Когда устройство может не подойти

Данное устройство не предназначено для использования вне помещений без соответствующих защитных корпусов, так как оно разработано для установки на панели внутри помещений. Оно также не подходит для задач, требующих световой индикации состояния, так как данная модель не имеет подсветки.

Основные технические характеристики

• Монтажный диаметр: 22 мм
• Конфигурация контактов: 1НО + 1НЗ
• Тип привода: Утопленный, моностабильный
• Цвет: Зеленый привод, черный корпус
• Тип подключения: Проводное
• Габариты: 30 мм x 30 мм x 55 мм

Как использовать

Кнопка предназначена для установки в стандартное отверстие диаметром 22 мм на панели управления или в распределительном шкафу. После фиксации устройства на панели подключите провода к соответствующим клеммам НО и НЗ в соответствии со схемой вашего оборудования. Убедитесь, что питание отключено во время монтажа для предотвращения поражения электрическим током. После установки моностабильный механизм обеспечивает передачу сигнала при нажатии на зеленый привод и возврат в исходное состояние после отпускания.

Что учесть перед покупкой

• Проверьте наличие свободного места на панели управления.
• Убедитесь, что конфигурация контактов (1НО+1НЗ) соответствует требованиям вашей схемы.
• Подтвердите, что условия эксплуатации подходят для кнопок без подсветки.
• Проверьте совместимость проводки с вашей системой управления.

Рекомендации по использованию

Для обеспечения долговечности и безопасности убедитесь, что электрическая нагрузка на контакты не превышает номинальные значения, указанные производителем. Регулярно проверяйте кнопку на наличие износа или загрязнений в углублении привода для поддержания плавности хода.
