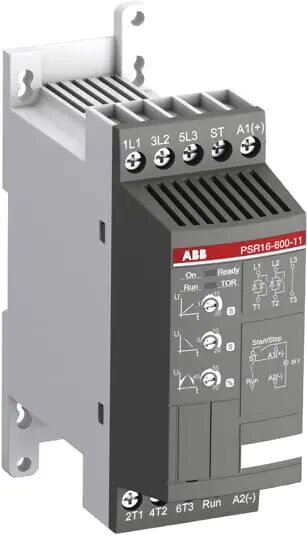

Устройство плавного пуска ABB PSR16-600-11 16А 208-600В AC 7.5кВт 24В AC/DC

ABB PSR16-600-11 — это компактное устройство плавного пуска для трехфазных двигателей, разработанное для обеспечения эффективного и надежного управления оборудованием в промышленных условиях. Устройство рассчитано на максимальный рабочий ток 16 А и мощность 7,5 кВт, работая в диапазоне напряжений от 208 до 600 В переменного тока. Использование двухфазного управления пуском и остановом через рампу напряжения позволяет значительно снизить механические нагрузки на электрические системы и подключенные механизмы. Встроенный байпас упрощает процесс монтажа и способствует повышению энергоэффективности.

Преимущества

Данная модель отличается компактными размерами, что делает ее идеальным выбором для установки в ограниченном пространстве шкафов управления. Наличие встроенного байпаса сокращает количество внешних компонентов, упрощает подключение и снижает тепловыделение. Настройка параметров пуска и останова осуществляется с помощью трех потенциометров на передней панели, что обеспечивает простоту и точность ввода в эксплуатацию. Устройство также поддерживает передачу сигнала работы через релейный выход, что облегчает интеграцию в системы мониторинга.

Подходит для

• Насосов
• Вентиляторов
• Компрессоров
• Конвейерных систем
• Малых трехфазных двигателей

Когда устройство может не подойти

Данное устройство плавного пуска предназначено для базовых задач управления двигателями и может не подойти для тяжелых режимов работы, требующих расширенных функций защиты или сложного управления крутящим моментом. Устройство не предназначено для работы с однофазными двигателями.

Основные технические характеристики

• Номинальный рабочий ток: 16 А
• Рабочее напряжение: 208–600 В AC
• Напряжение цепи управления: 24 В AC/DC
• Номинальная мощность: 7,5 кВт
• Степень защиты: IP20
• Габариты: 114 x 45 x 140 мм
• Максимальное количество пусков в час: 100

Как использовать

Монтаж должен выполняться квалифицированным персоналом в соответствии с действующими электротехническими нормами. Установите устройство на DIN-рейку или монтажную панель. Подключите силовые кабели двигателя и линии питания к соответствующим клеммам. С помощью трех потенциометров на передней панели настройте время разгона и торможения в зависимости от характеристик нагрузки. Убедитесь, что на клеммы управления подается напряжение 24 В AC/DC. После настройки устройство будет автоматически управлять процессом пуска и останова двигателя при получении соответствующего сигнала.

Что учесть перед покупкой

• Убедитесь, что номинальный ток двигателя соответствует рабочему диапазону устройства.
• Проверьте наличие источника питания 24 В AC/DC для цепи управления.
• Уточните необходимость приобретения дополнительных механических соединителей для интеграции с автоматами защиты двигателя.
• Убедитесь, что степень защиты IP20 соответствует условиям эксплуатации.

Рекомендации по использованию: Для обеспечения длительного срока службы устройства необходимо обеспечить достаточную вентиляцию в месте установки для предотвращения перегрева. Регулярно проверяйте надежность электрических соединений и соответствие настроек времени пуска текущим нагрузкам.
