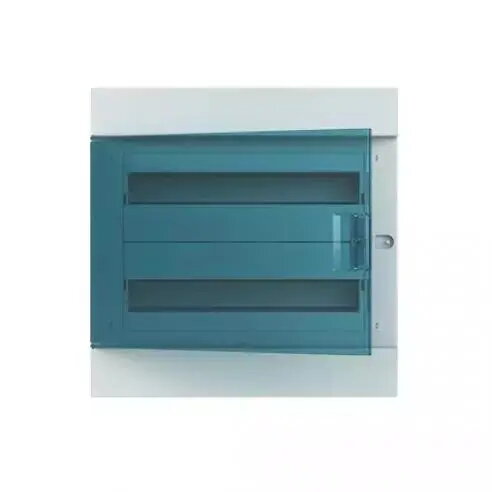

Распределительный щит ABB Mistral41F встраиваемый 2x18 36 модулей IP41 125A II класс с прозрачной дверцей и клеммами N+PE

Встраиваемый модульный распределительный щит ABB Mistral41F представляет собой профессиональное решение для организации электрических компонентов в жилых и коммерческих помещениях. Разработанный для скрытого монтажа, этот щит обеспечивает аккуратный внешний вид и надежную защиту автоматических выключателей и других модульных устройств. Благодаря вместимости 36 модулей, расположенных в два ряда по 18, устройство предлагает достаточно места для сложных электрических конфигураций, поддерживаемых прочной конструкцией, соответствующей высоким стандартам безопасности.

Преимущества

Данный распределительный щит отличается высоким качеством сборки и продуманным дизайном. Наличие прозрачной дверцы позволяет быстро визуально контролировать состояние всех установленных устройств без необходимости открывать корпус. Изоляция класса II обеспечивает дополнительный уровень безопасности, гарантируя надежную работу в различных внутренних условиях. Кроме того, встроенные винтовые клеммы N+PE упрощают процесс монтажа, сокращая время установки и обеспечивая надежные электрические соединения для всех цепей.

Подходит для

• Систем распределения электроэнергии в жилых домах
• Управления питанием в коммерческих офисных зданиях
• Проектов реконструкции, требующих встраиваемых корпусов
• Внутренних установок, где требуется защита модульных устройств

Когда устройство может не подойти

Распределительный щит имеет степень защиты IP41, что означает защиту от твердых предметов размером более 1 мм и вертикально падающих капель воды. Он не предназначен для использования вне помещений или в средах с высокой влажностью, запыленностью или прямым воздействием струй воды.

Основные технические характеристики

• Вместимость: 36 модулей (2 ряда по 18)
• Тип монтажа: Встраиваемый
• Степень защиты: IP41
• Класс изоляции: Класс II
• Максимальный ток: 125А
• Клеммы: Встроенные винтовые клеммы N+PE
• Тип дверцы: Прозрачная

Как использовать

Устройство предназначено для установки в ниши стен. Начните с подготовки отверстия в стене в соответствии с размерами корпуса. Надежно закрепите базовый короб в стене, убедившись, что он установлен ровно. После фиксации основания установите необходимые устройства на DIN-рейку. Подключите входящие и исходящие кабели к предусмотренным винтовым клеммам N+PE, убедившись, что все соединения затянуты с моментом, указанным производителем. В завершение установите переднюю панель и прозрачную дверцу.

Что учесть перед покупкой

• Убедитесь, что глубина стены достаточна для скрытого монтажа
• Проверьте, соответствует ли степень защиты IP41 вашим требованиям к окружающей среде
• Убедитесь, что вместимость 36 модулей достаточна для ваших потребностей
• Проверьте, позволяет ли пространство разместить конфигурацию 2x18

Рекомендации по использованию

Всегда следите за тем, чтобы электромонтажные работы выполнялись квалифицированным специалистом в соответствии с местными электротехническими нормами и правилами безопасности. Регулярно проверяйте прозрачную дверцу на наличие трещин и следите за тем, чтобы внутренние клеммы оставались чистыми и плотно затянутыми.
