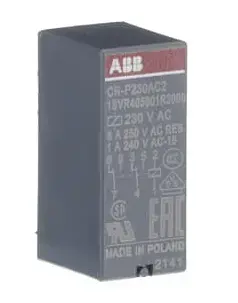

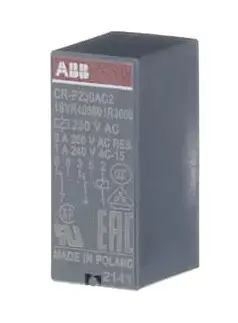

ABB CR-P230AC2 Интерфейсное реле Серый 230 В Напряжение катушки 8 А Максимальный ток 50 / 60 Гц Частота переменного тока

Интерфейсное реле ABB CR-P230AC2 серого цвета разработано для надежного применения в системах электрического управления и точного контроля цепей. Устройство оснащено катушкой с напряжением 230 В переменного тока, поддерживает частоту 50 / 60 Гц и максимальный ток до 8 А. Данное вставное реле подходит для прямого монтажа на печатную плату или использования с совместимыми розетками ABB, обеспечивая компактное размещение в шкафах управления и эффективную коммутацию нескольких цепей с помощью выходной конфигурации 2 переключающих контакта.

Преимущества

Интерфейсное реле ABB CR-P230AC2 обеспечивает стабильную работу в задачах электрического контроля, обладая надежным напряжением катушки 230 В и максимальным коммутируемым током 8 А. Компактные габариты и малый вес способствуют экономии пространства при монтаже в ограниченных условиях панели управления. Устройство поддерживает гибкие варианты установки, включая прямое размещение на печатной плате или подключение через гнездовые разъемы. Доступность стандартных и логических розеток, сменных функциональных модулей, держателей и маркеров расширяет возможности применения.

Подходит для

• Систем промышленной автоматизации
• Электрических панелей управления
• Задач коммутации и управления цепями
• Прямого монтажа на печатные платы

Когда может не подойти

Данное интерфейсное реле предназначено для работы с определенным напряжением переменного тока и не подходит для низковольтных систем управления на постоянном токе без использования дополнительных преобразователей. Оно также не рассчитано на прямую коммутацию мощных двигателей, превышающих указанные максимальные значения тока и напряжения контактов.

Основные характеристики

• Тип изделия: Интерфейсное реле
• Цвет изделия: Серый
• Напряжение катушки: 230 В AC
• Максимальный ток: 8 А
• Частота входного переменного тока: 50 / 60 Гц
• Конфигурация выхода: 2 переключающих контакта
• Номинал контактов: 250 В / 8 А
• Размеры (ШхГхВ): 12.7 x 29 x 15.7 мм
• Вес: 14 г

Как использовать

Перед началом установки интерфейсного реле ABB CR-P230AC2 убедитесь, что питание системы отключено. Установите реле непосредственно на печатную плату или надежно зафиксируйте его в предназначенном гнездовом разъеме ABB. Подключите управляющее напряжение 230 В переменного тока к выводам катушки, а нагрузочные цепи — к выходным контактам согласно электрической схеме. Перед подачей питания проверьте правильность и надежность всех соединений.

Что следует учесть перед покупкой

• Убедитесь, что ваша система управления работает от сети переменного тока напряжением 230 В
• Проверьте, соответствует ли максимальный ток 8 А требованиям вашей нагрузки
• Убедитесь в совместимости с имеющимися компонентами панели управления и соединительными аксессуарами

Рекомендации по использованию

Всегда проверяйте электрические параметры и доверяйте установку квалифицированным специалистам в соответствии с действующими стандартами безопасности и правилами электромонтажа.
