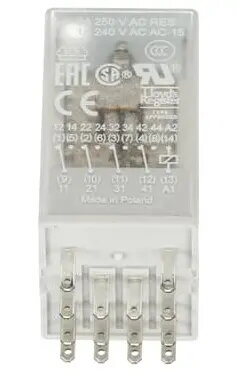

Интерфейсное реле ABB CR-M230AC4, 230В AC, 6А, 4 переключающих контакта

ABB CR-M230AC4 — это высококачественное вставное промежуточное реле, предназначенное для надежной коммутации электрических цепей в системах промышленной автоматизации. Данное миниатюрное реле устанавливается в совместимую розетку ABB серии CR-M, что обеспечивает простоту монтажа на DIN-рейку. Благодаря напряжению катушки 230 В переменного тока и четырем переключающим контактам (c/o), устройство позволяет эффективно управлять несколькими цепями с помощью одного управляющего сигнала.

Преимущества

Данное реле отличается прочной конструкцией и функциональными особенностями, которые значительно упрощают процесс пусконаладки и технического обслуживания. Встроенная кнопка ручного тестирования позволяет принудительно замыкать контакты, что необходимо для проверки работоспособности системы без подачи управляющего напряжения. Наличие светодиодного индикатора обеспечивает визуальный контроль состояния катушки, позволяя оператору мгновенно определить, находится ли реле под напряжением. Компактные размеры и совместимость с широким спектром аксессуаров, включая логические розетки и функциональные модули, делают это реле универсальным решением для сложных электротехнических шкафов.

Подходит для

• Систем промышленной автоматизации и управления
• Гальванической развязки между цепями управления и нагрузки
• Коммутации нескольких электрических нагрузок одним сигналом
• Пусконаладочных работ и тестирования электрооборудования

Когда устройство может не подойти

Данное реле не предназначено для коммутации нагрузок, превышающих номинальный ток 6 А, или для использования в цепях с напряжением, отличным от 230 В переменного тока. Устройство также не подходит для установки вне помещений без использования защитного корпуса, предотвращающего попадание влаги и пыли.

Основные технические характеристики

• Напряжение катушки: 230 В переменного тока
• Конфигурация контактов: 4 переключающих контакта (c/o)
• Максимальный ток: 6 А
• Рабочая частота: 50/60 Гц
• Габариты: 21.2 x 27.5 x 35.6 мм
• Вес: 33 г

Как использовать

Для начала работы с ABB CR-M230AC4 установите совместимую розетку ABB CR-M на DIN-рейку. Вставьте реле в розетку до щелчка. Подключите провода управления к клеммам катушки, а провода нагрузки — к выходным контактам в соответствии со схемой подключения. После подачи напряжения 230 В переменного тока реле начнет работать в автоматическом режиме. Кнопку ручного тестирования можно использовать для проверки цепей, нажав и зафиксировав ее, что позволяет имитировать срабатывание реле.

Что учесть перед покупкой

• Убедитесь, что напряжение цепи управления соответствует 230 В переменного тока.
• Проверьте, не превышает ли ток нагрузки допустимый предел в 6 А.
• Определите необходимость приобретения дополнительных аксессуаров, таких как логические розетки или маркировочные элементы.
• Убедитесь, что в электротехническом шкафу достаточно места для установки реле с розеткой.

Рекомендации по использованию

Всегда отключайте питание перед установкой или извлечением реле из розетки во избежание поражения электрическим током. После проведения ручного тестирования убедитесь, что кнопка возвращена в исходное положение для обеспечения корректной работы в автоматическом режиме.
