Интерфейсная карта ACS ACM1252U-Y3

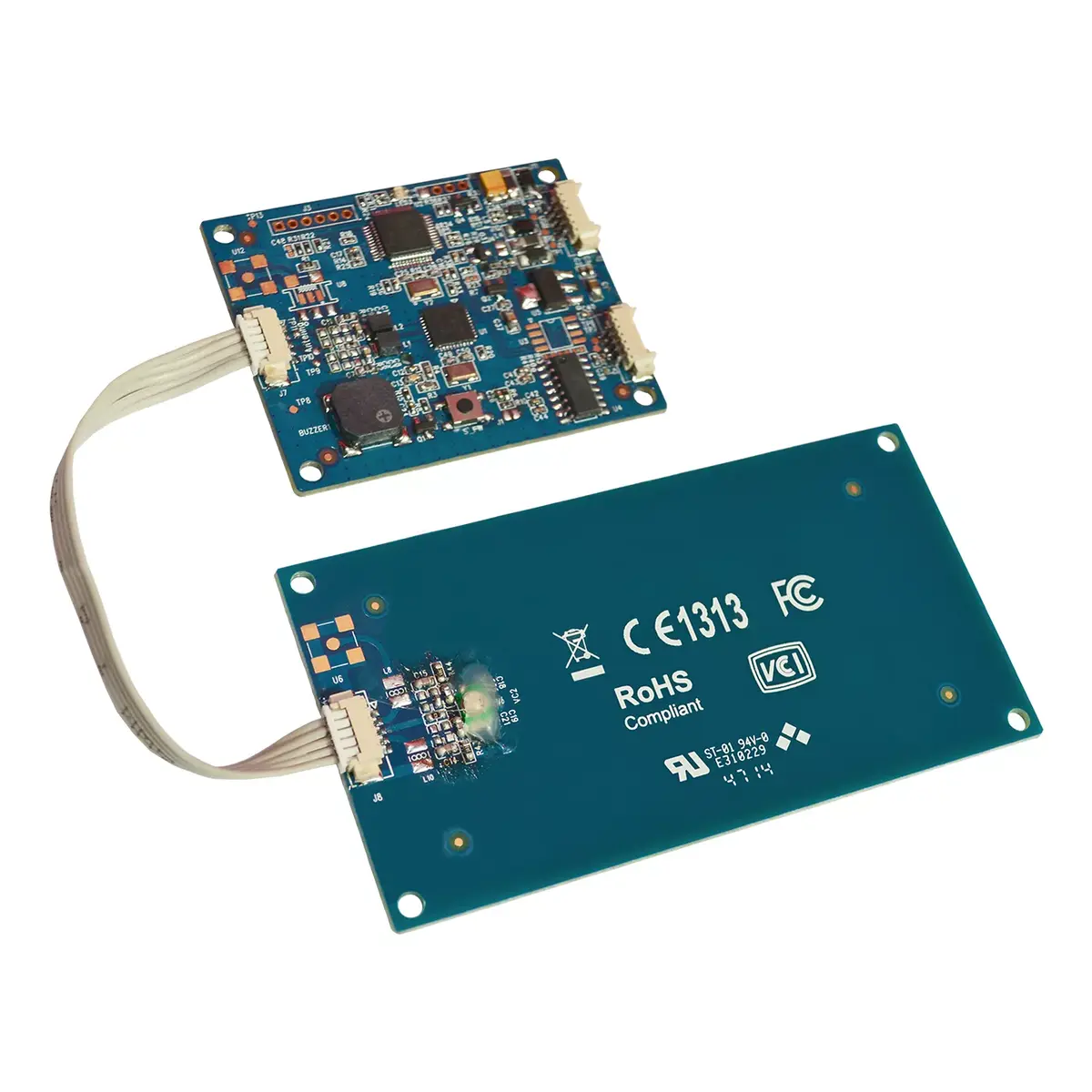

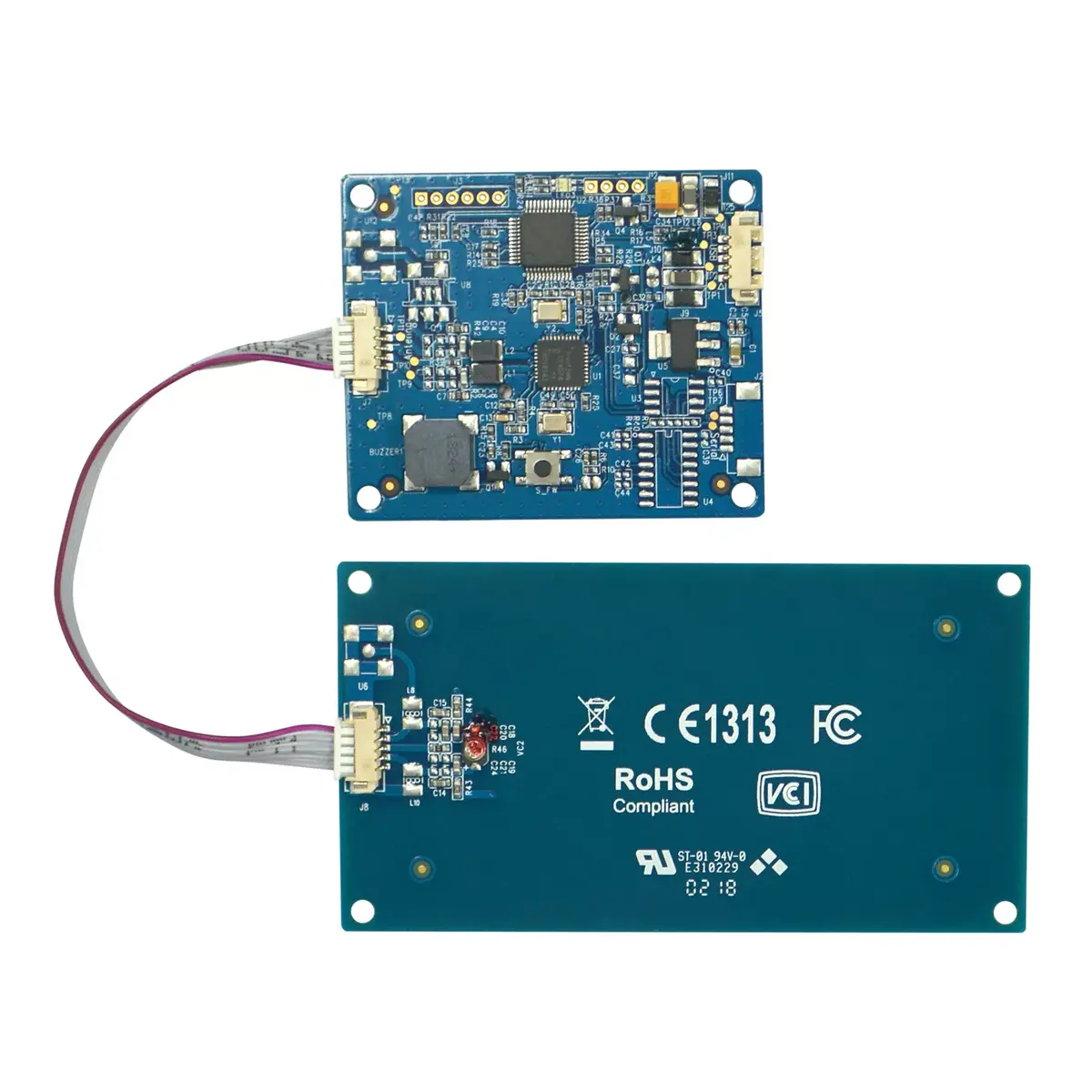

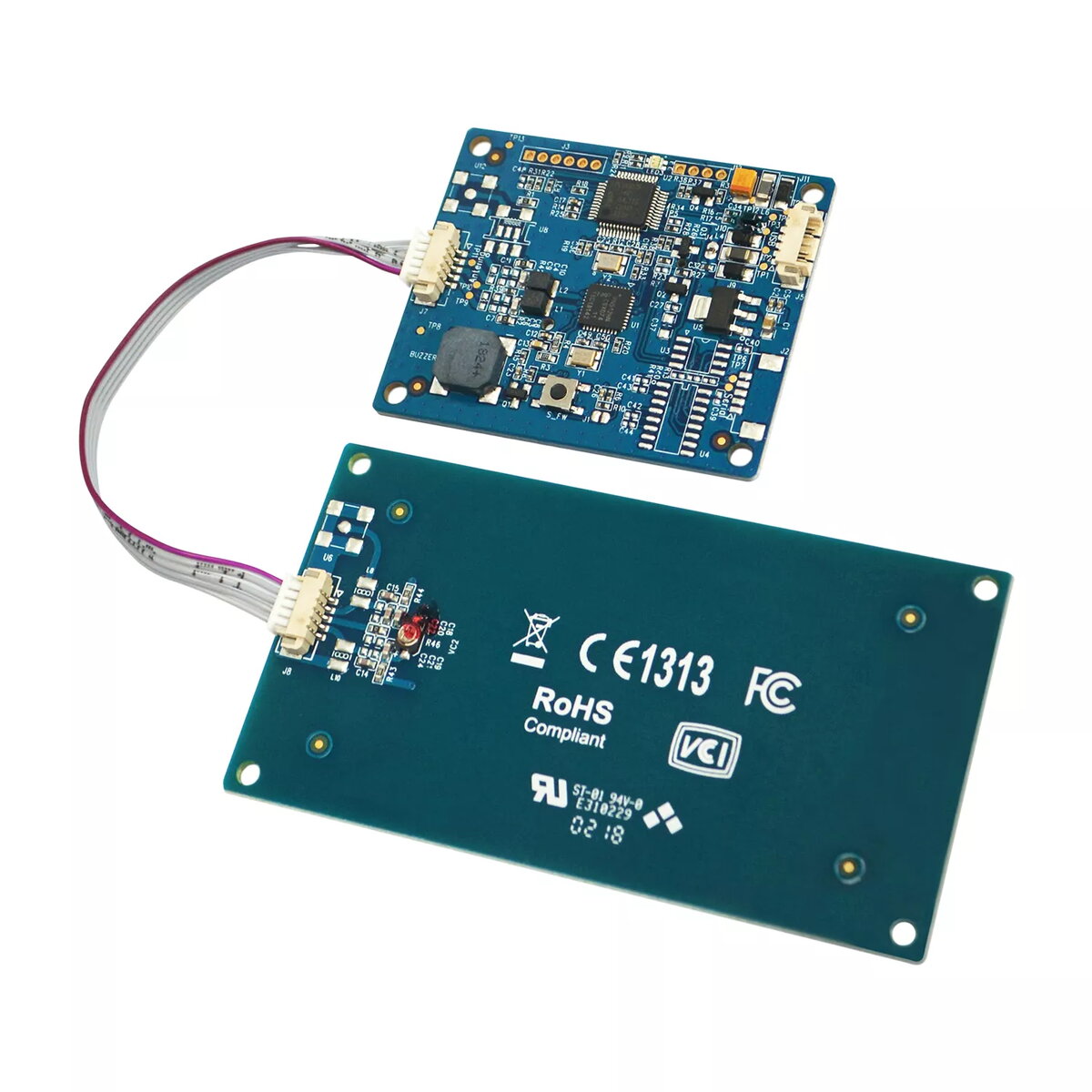

Модуль считывателя NFC ACM1252U-Y3 с отсоединяемой антенной работает на частоте 13,56 МГц и предназначен для компактной установки встраиваемые системы. Модуль поддерживает три режима NFC — чтение/запись, эмуляция карты и peer-to-peer — и совместим с картами и метками ISO 14443 Type A/B, MIFARE®, FeliCa и ISO 18092. Поддерживаемая скорость передачи данных достигает 424 Кбит/с, а рабочая дистанция приближения — до 50 мм в зависимости от типа метки. Отсоединяемая антенна и опционный USB-кабель обеспечивают гибкость размещения в киосках, торговых автоматах и других терминалах; по запросу доступен слот SAM, соответствующий Class A и ISO 7816.

Преимущества

ACM1252U-Y3 представляет собой компактный USB 2.0 интерфейсный модуль с отсоединяемой антенной, что упрощает интеграцию в ограниченные по размеру корпуса и в пользовательские установки. Широкая поддержка протоколов и форматов карт (ISO 14443 A/B, MIFARE®, FeliCa, ISO 18092) и возможность работы во всех трёх режимах NFC дают гибкость применения без необходимости дополнительного оборудования. Высокая скорость передачи данных и рабочая дистанция обеспечивают надёжную бесконтактную связь для большинства типов меток. Наличие опции SAM повышает возможности для безопасных транзакций.

Подходит для

• Интеграция в встраиваемые системы (киоски, торговые автоматы, терминалы)
• Бесконтактная аутентификация и контроль доступа
• Системы безналичных платежей и транспортные билеты
• NFC-связь между устройствами и прототипирование

Ключевые характеристики

• Частота: 13,56 МГц
• Режимы NFC: Чтение/запись, Эмуляция карты, Peer-to-peer
• Поддерживаемые карты/метки: ISO 14443 A/B, MIFARE®, FeliCa, ISO 18092
• Скорость передачи: До 424 Кбит/с
• Максимальная дистанция: До 50 мм (в зависимости от метки)
• Интерфейс: USB 2.0
• Габариты (Ш×Д×В): 45 × 55 × 5.1 мм
• Длина кабеля (опция): 1 м
• Комплектующие: Отсоединяемая плата антенны; опционный USB-кабель
• Опция: Слот SAM Class A, совместимый с ISO 7816 (по запросу)
• Бренд / MPN / EAN: ACTIS / ACM1252U-Y3 / 5706998524027

Как использовать

Подключите ACM1252U-Y3 к хост-системе через USB 2.0 с помощью поставляемого или опционного кабеля. Установите или расположите отсоединяемую антенну с учётом ограничений корпуса для достижения требуемой зоны считывания; ознакомьтесь с руководством по интеграции для рекомендаций по размещению и зазорам. Установите необходимые драйверы и библиотеки на хосте, после чего используйте стандартные NFC API или примерный код для работы в режимах чтения/записи, эмуляции карты или peer-to-peer.

Рекомендации по использованию

Располагайте отсоединяемую антенну вдали от крупных металлических поверхностей и источников радиочастотных помех для максимального диапазона считывания. Проведите тестирование с используемыми метками, чтобы определить практическую рабочую дистанцию, так как она зависит от типа карты. Для безопасных транзакций заказывайте модуль со слотом SAM и соблюдайте практики по управлению ключами и конфиденциальному хранению.
