ADAPTEC Microchip Technology 2280100-R кабель Serial Attached SCSI (SAS) 0.8 м, mini‑SAS HD (SFF‑8643) — 4×1 SAS

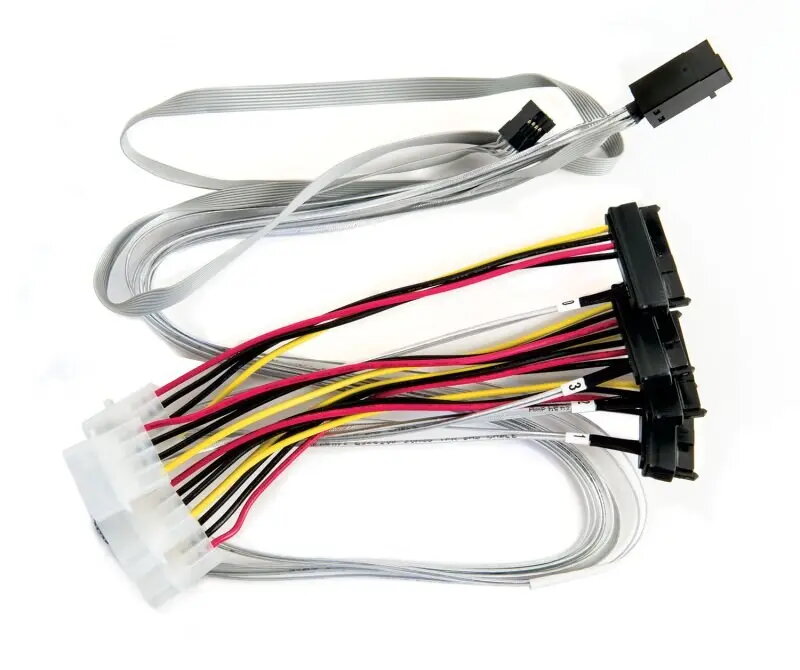

Кабель ADAPTEC Microchip Technology 2280100‑R — внутренний фан‑аут кабель mini‑SAS HD ×4 (SFF‑8643) на 4×1 SAS с поддержкой сайдбенд‑сигналов, предназначенный для подключения SAS/SATA контроллеров или RAID‑адаптеров к отдельным SAS‑дискам или SAS/SATA бэкплейнам в серверных и накопительных системах. Длина 0,8 м и поддержка скорости до 6 Гбит/с на линию обеспечивают короткие надежные соединения внутри шасси или стойки.

Преимущества

Фабрично законченный фан‑аут кабель уменьшает количество отдельных соединителей и упрощает внутреннюю проводку в системах хранения. Поддержка сайдбенд‑сигналов (SFF‑8482) сохраняет управляющие линии, необходимые для совместимости с бэкплейнами и дисками. Прямая конфигурация mini‑SAS HD на 4×1 SAS обеспечивает предсказуемую трассировку сигналов и стабильную работу на скорости до 6 Гбит/с, а длина 0,8 м оптимальна для большинства внутренних компоновок серверов.

Подходит для

• Подключения SAS/SATA HBA или RAID‑контроллеров к отдельным SAS‑дискам
• Связи портов адаптера с бэкплейном SAS/SATA в серверном шасси
• Коротких внутренних прокладок в стоечных серверах, хранилищах и JBOD‑массивов
• Замены или модернизации внутренних фан‑аут соединений в корпоративных системах хранения

Ключевые характеристики

• Тип кабеля: внутренний фан‑аут, mini‑SAS HD ×4 → 4×1 SAS
• Разъем (хост): mini‑SAS HD (SFF‑8643), прямой
• Разъем (устройства): четыре 1‑ленточных SAS‑разъема (совместимость сайдбенд SFF‑8482), прямые
• Длина: 0,8 м
• Максимальная скорость: до 6 Гбит/с на линию
• Совместимость: SAS и SATA диски и бэкплейны при использовании с совместимыми контроллерами
• Цвет: многоцветный/белый оплётка

Как использовать

Перед подключением внутренних кабелей выключите питание системы. Вставьте разъем mini‑SAS HD (SFF‑8643) в соответствующий порт на контроллере или RAID‑карте до плотного фиксирования. Проложите кабель к отсекам с дисками или бэкплейну и подключите каждый 1‑ленточный SAS‑штекер к соответствующему порту диска или бэкплейна, соблюдая ориентацию ключей. Закрепите кабель, чтобы избежать натяжения, и убедитесь в правильном совмещении сайдбенд‑линий при необходимости. После подключения включите систему и проверьте обнаружение устройств в прошивке контроллера или операционной системе.

Рекомендации по использованию

Используйте кабель для коротких внутренних соединений в пределах шасси, чтобы сохранить целостность сигнала; избегайте сильных изгибов возле разъемов и не прокладывайте рядом с источниками сильных помех. Перед установкой уточните совместимость с документацией адаптера и бэкплейна. Заменяйте кабель при механическом износе или повреждении разъёмов.
