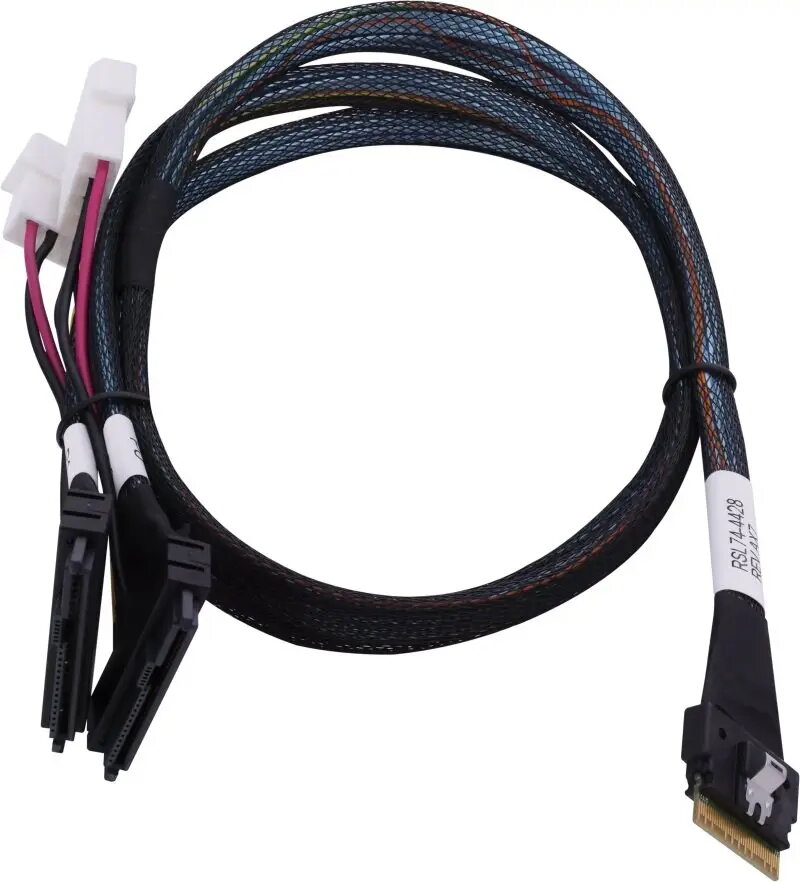

Кабель SAS ADAPTEC Microchip Technology 2305500-R SlimSAS ×8 — 2×2SFF-8639 (U.2), 0,8 м, чёрный

Кабель ADAPTEC (Microchip Technology) 2305500-R представляет собой внутренний кабель SlimSAS ×8 (SFF-8654) на две SFF-8639 (U.2), длиной 0,8 м. Он предназначен для коротких внутренних соединений в серверах и системах хранения данных и обеспечивает прямое подключение, поддерживающее SAS, SATA и NVMe в три режима, что позволяет одному порту SlimSAS ×8 подключать два U.2 накопителя или разъёма на бэкплейне.

Преимущества

Кабель поставляется в заводской сборке и сокращает необходимость использования дополнительных переходных плат или сложной прокладки проводов внутри корпуса. Три-режимная совместимость обеспечивает возможность работы с разными типами накопителей через один интерфейс, упрощая конфигурацию системы. Длина 0,8 м подходит для типичных внутренних конфигураций серверов, а прямые коннекторы облегчают инсталляцию и надежное соединение.

Подходит для

• Подключения контроллеров SAS, RAID-карт или HBA к накопителям U.2 (SFF-8639) или к бэкплейнам внутри серверов
• Коротких внутренних соединений в стойках и башенных серверах
• Сборок прямого подключения, где требуется доступ к NVMe, SATA или SAS устройствам через интерфейс SlimSAS ×8

Ключевые характеристики

• Тип кабеля: внутренний SlimSAS ×8 (SFF-8654) на две SFF-8639 (U.2)
• Поддерживаемые протоколы: SAS, SATA, NVMe (три-режима)
• Ориентация разъёмов: прямой SlimSAS ×8 на стороне контроллера; два прямых SFF-8639 (U.2) на стороне устройств
• Длина: 0,8 м
• Цвет: чёрный
• Применение: внутреннее подключение серверного/хранилищного оборудования

Как использовать

Отключите питание и соблюдайте меры предосторожности от электростатического разряда (ESD) перед установкой. Прокладывайте кабель внутри корпуса таким образом, чтобы не мешать воздушному потоку и другим компонентам. Подключите разъём SlimSAS ×8 (SFF-8654) к совместимому контроллеру или адаптеру, затем подключите два SFF-8639 (U.2) к накопителям или портам бэкплейна, обеспечив плотное посадочное соединение. После подключения включите систему и проверьте обнаружение накопителей в прошивке или операционной системе.

Рекомендации по использованию

Используйте кабель только для внутренних соединений; избегайте чрезмерных изгибов и соблюдайте минимальный радиус изгиба, рекомендованный производителем, чтобы не нарушить целостность сигналов. Убедитесь в совместимости контроллера и накопителей с три-режимным интерфейсом U.2 и обновите прошивку/драйверы при необходимости для поддержки NVMe или SAS режимов.
