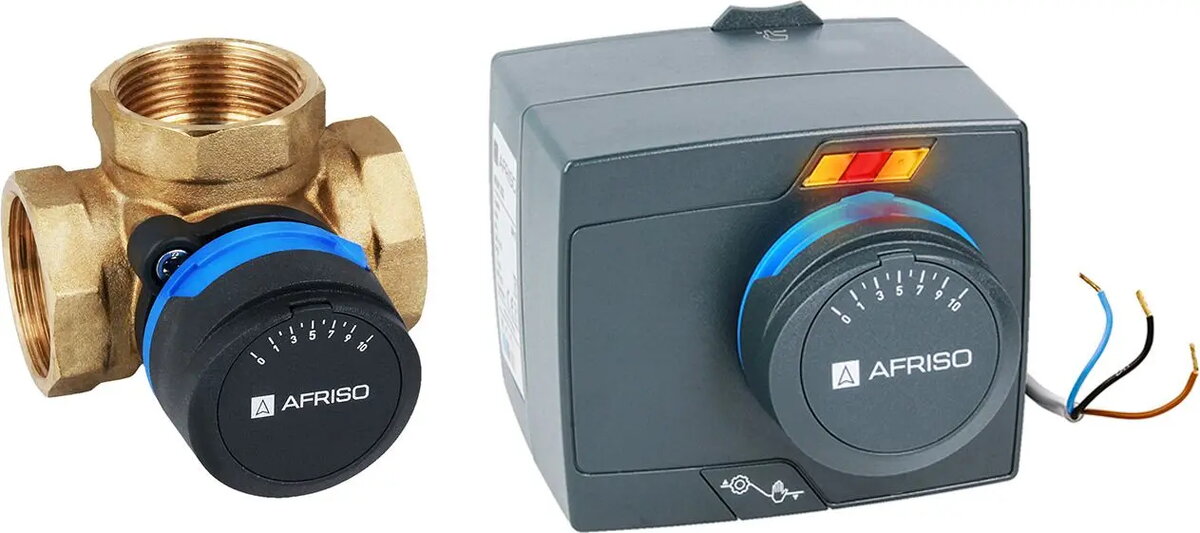

Трехходовой смесительный клапан Afriso ARV 385 ProClick DN32 RP1 1/4 с электроприводом ARM 343 ProClick

Трехходовой смесительный клапан Afriso ARV 385 ProClick DN32 RP1 1/4 в комплекте с электрическим приводом ARM 343 ProClick — заводская сборка для управления смешением двух гидравлических потоков в системах отопления и охлаждения. Клапан имеет условный проход DN32 и резьбовые соединения RP 1 1/4, а также ProClick-соединение для быстрого монтажа привода ARM 343. Применяется для модуляции температуры, смешивания подачи и возврата и гидравлической балансировки в жилых и коммерческих установках с автоматическим управлением.

Преимущества

ProClick-соединение обеспечивает безинструментальную установку привода, что сокращает время монтажа и гарантирует корректную механическую стыковку. Размер DN32 обеспечивает достаточную пропускную способность при компактных габаритах, удобных для монтажных шкафов и котельных. Интеграция клапана и привода упрощает пусконаладочные работы и подключение к системам управления зданием. Конструкция поддерживает пропорциональную регулировку для стабильного поддержания заданной температуры.

Подходит для

• Смешивания подачи и обратки в отопительных контурах
• Модуляции температуры в теплых полах и фанкойлах
• Гидравлической балансировки и байпасного управления в котлах и тепловых насосах
• Ретрофита систем с требованием установки электрического привода с ProClick-соединением

Ключевые характеристики

• Тип клапана: трехходовой смесительный с возможностью модуляции
• Тип соединений: ProClick для привода и резьбовые соединения RP 1 1/4
• Условный проход: DN32
• Привод: электрический модулирующий привод для прямого монтажа
• Рабочая среда: вода и водно-гликолевые смеси, применяемые в ОВК
• Функция: пропорциональное смешивание двух потоков для управления температурой

Как использовать

Устанавливайте клапан в гидравлическую схему в соответствии с указателями направления потока, обеспечьте герметичность и надежную затяжку резьбовых соединений RP 1 1/4. Наденьте привод ARM 343 на ProClick-соединение до фиксации; для механического соединения специальных инструментов не требуется. Подключите электропроводку привода к источнику управляющих сигналов в соответствии с электрической документацией привода и задайте параметры управления в системе автоматизации или локальном контроллере. Перед вводом в работу проверьте ход штока, конечные положения и корректность смешивания при рабочих температурах.

Рекомендации по эксплуатации

Используйте коррозионно-ингибированную рабочую среду и придерживайтесь указаний производителя по максимально допустимой температуре и давлению. Регулярно проверяйте состояние ProClick-соединения и резьбовых стыков на предмет ослабления или износа. При интеграции с системой управления убедитесь в совместимости привода с типом управляющего сигнала и выполняйте периодические функциональные проверки для сохранения точности регулирования температуры.
