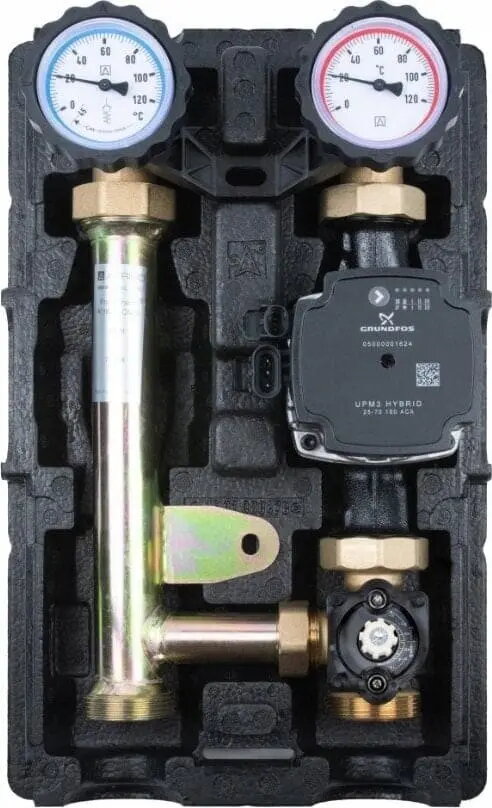

Группа насосная Afriso MK DN25 с 3-ходовым смесительным клапаном и насосом Grundfos UPM3 HYBRID 25-70

Фабрично собранная циркуляционная группа Afriso MK DN25 с трехходовым смесительным клапаном и насосом Grundfos UPM3 HYBRID 25-70 представляет собой компактный модуль для систем водяного отопления. Блок объединяет смесительный клапан и энергоэффективный циркуляционный насос Grundfos для управляемой циркуляции и точного смешивания температур. Предназначен для внедрения в распределительные коллекторы, радиаторные контуры и системы 'теплый пол' с подсоединением DN25.

Преимущества

Заводская сборка уменьшает время монтажа благодаря готовому к установке модулю с интегрированными гидравлическими патрубками и креплениями. Наличие трехходового смесительного клапана обеспечивает стабильную регулировку температуры и снижает тепловые удары в системе за счёт смешивания подачи и обратки. Насос Grundfos UPM3 HYBRID обеспечивает энергоэффективную работу с функцией регулирования скорости для оптимизации расхода и снижения потребления электроэнергии. Компактная конструкция DN25 экономит место и упрощает подключение к существующим трубопроводам.

Подходит для

• Распределительных коллекторов в жилых и малых коммерческих системах отопления
• Радиаторных контуров, требующих смешанной температуры подачи
• Контуров теплого пола с необходимостью точного температурного контроля
• Ремонтных и модернизационных работ, где требуется компактная группа DN25

Ключевые характеристики

• Размер подключения: DN25, совместим с трубопроводами 1"
• Тип клапана: трехходовой смесительный клапан для смешивания подачи и обратки
• Насос: энергоэффективный циркуляционный насос с регулировкой скорости (Grundfos UPM3 HYBRID 25-70)
• Область применения: радиаторные цепи и системы напольного отопления
• Монтаж: фабрично собранный компактный модуль для встраивания в линию

Как использовать

Установите группу в цепь подачи согласно гидравлической схеме системы отопления, соблюдая направление потока и надежность DN25 соединений. Подключите трехходовой смесительный клапан к линиям подачи и обратки для регулирования температуры смешением. Электрически подключите насос в соответствии с электрической схемой производителя и местными нормами. При пуске задайте положение смесительного клапана и отрегулируйте скорость насоса для достижения требуемого расхода и температурного баланса. Проверьте герметичность и корректность работы до ввода в эксплуатацию.

Рекомендации по эксплуатации

Используйте совместимые с системой антифризные и водообрабатывающие препараты при необходимости и соблюдайте рекомендации по периодическому обслуживанию насоса. Для надежной работы периодически проверяйте электрические соединения, работу клапана и параметры насоса, а также удаляйте воздух из контура после заполнения или обслуживания.
