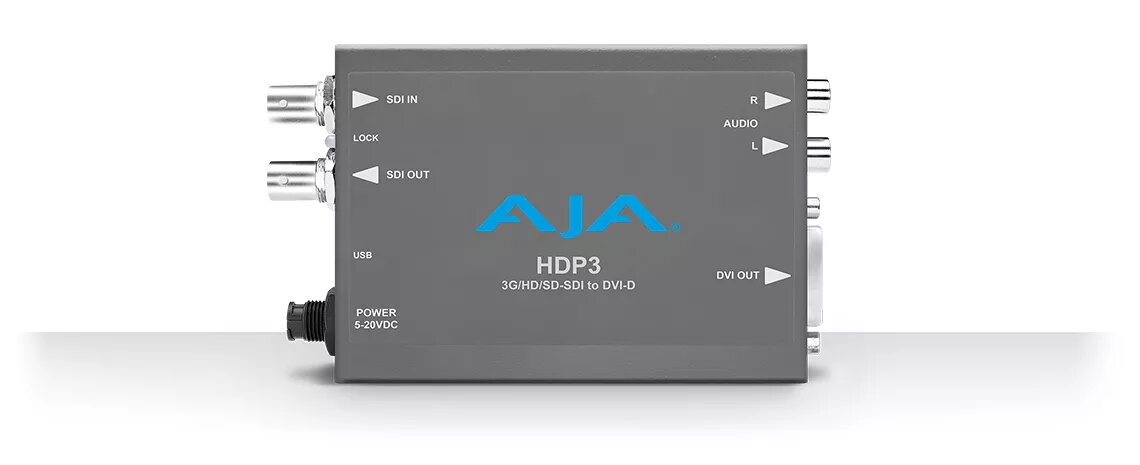

Активный видеоконвертер AJA HDP3

AJA HDP3 — компактный активный видеоконвертер 3G‑SDI на DVI‑D, поддерживающий форматы до 1080p60 (включая 1080p50, 59.94, 60). Устройство предназначено для подключения профессиональных видеосигналов к цифровым дисплеям и проекторам (LCD, DLP, Plasma). Высококачественный масштабатор и деинтерлейсер автоматически подстраивают 4:3 и 16:9 входы под многие DVI‑D мониторы; имеется петлевой SDI‑выход с сохранением до 8 каналов встроенного аудио.

Преимущества

HDP3 поддерживает 3G‑SDI до 1080p60 и автоматически адаптирует частоту кадров для совместимости с мониторами, используя EDID для выбора оптимального выходного формата и параметров масштабирования. Доступна опция 1:1 для отображения пиксель в пиксель. Устройство предоставляет настраиваемый 2‑канальный аналоговый аудиомониторинг, 2–8 каналов 24‑битного встроенного аудио (при использовании DVI‑D → HDMI адаптера) и петлевой SDI‑выход с 8 каналами встроенного аудио. Поставляется с универсальным блоком питания и имеет фиксирующий разъём питания; благодаря компактным размерам подходит для установки за монитором, в стойке или на камере.

Подходит для

• Подключения профессиональных 3G‑SDI источников к DVI‑D или HDMI‑дисплеям (через адаптер)
• Мониторинга и проекции в вещательных, постпродакшн и выездных задачах
• Компактных или стоечных установок, где важен небольшой размер конвертера

Ключевые характеристики

• Вход: 3G‑SDI (BNC)
• Выход: DVI‑D (цифровой), совместимость с HDMI через адаптер
• Поддерживаемые форматы: 525i, 625i, 720p, 1080i, 1080p (до 1080p60 включая 1080p50/59.94/60)
• Аудио: петлевой SDI сохраняет до 8 каналов встроенного аудио; 2–8 каналов 24‑битного встроенного аудио через DVI‑D → HDMI адаптер; настраиваемый 2‑канальный аналоговый мониторинг
• Питание: универсальный блок питания в комплекте; вход 20 В (типич. потребление 6,5 Вт)
• Габариты (Ш×Г×В): 147.3 × 78.7 × 25.4 мм
• Вес: 0.5 кг
• Цвет: серый

Как использовать

Подключите 3G‑SDI источник к BNC‑входу HDP3, а DVI‑D кабель — к выходу конвертера или используйте DVI‑D → HDMI адаптер для HDMI‑дисплея. При необходимости включите режим 1:1 pixel mapping или позвольте устройству считать EDID с дисплея для автоматического выбора формата и масштабирования. Для передачи сигнала дальше используйте петлевой SDI‑выход. Подключите поставляемый универсальный блок питания и закрепите фиксирующий разъём перед эксплуатацией.

Рекомендации по использованию

Перед подключением к незнакомому монитору проверьте совместимость EDID, чтобы избежать неправильного разрешения; при необходимости используйте DVI‑D → HDMI адаптер для передачи многоканального встроенного аудио на HDMI‑приёмник; убедитесь в надёжной фиксации разъёма питания при работе в полевых условиях.
