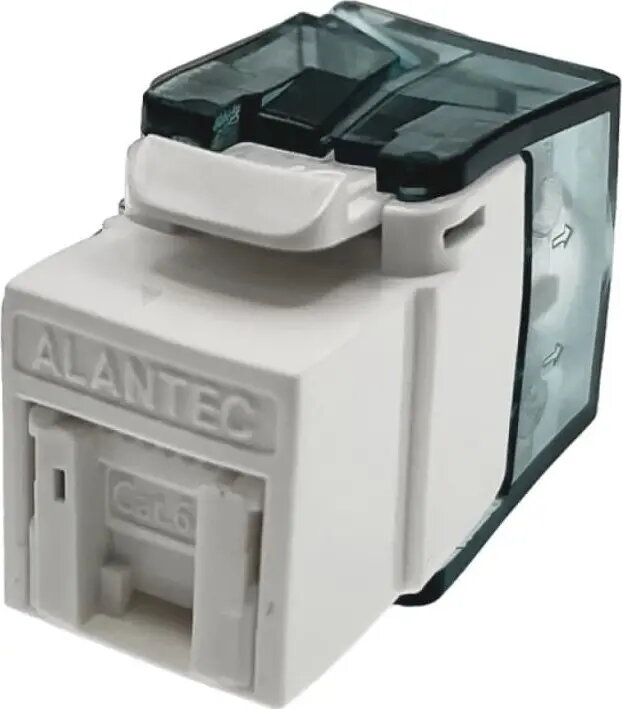

Keystone RJ45 модуль Alantec MB007-1 UTP Cat.6A Plus Quality Test USA

Модуль Keystone RJ45 Alantec MB007-1 UTP Cat.6A Plus Quality Test USA — компактный незаземлённый модуль для установки в стандартные настенные панели и патч-панели. Предназначен для работы с UTP-кабелем категории Cat.6A, обеспечивает точку подключения в структурированных кабельных системах и подходит для передачи данных на высоких скоростях в локальных сетях.

Преимущества

Модуль соответствует требованиям по производительности Cat.6A — обеспечивает пропускную способность и контроль межпроводных помех, необходимые для современных сетей. Кейс стандарта keystone гарантирует совместимость с типовыми лицевыми панелями и патч-панелями, что облегчает монтаж и замену. Конструкция UTP исключает необходимость экранирования в ситуациях, где оно не требуется, при этом поддерживает передачу до 10 Гбит/с на допустимых длинах кабеля. Прибор имеет маркировку качества и типовые механические размеры для установки в keystone-отверстия.

Подходит для

• Систем структурированной кабельной сети в офисах, серверных и жилых помещениях
• LAN-подключений, требующих производительности Cat.6A и обратно совместимых с Cat.6/Cat.5e
• Модернизации существующих лицевых панелей и патч-панелей для увеличения скорости сети
• Завершения патч-панелей и модульных конфигураций лицевых панелей

Ключевые характеристики

• Тип кабеля: Unshielded Twisted Pair (UTP)
• Категория: Производительность Cat.6A
• Разъём: RJ45 keystone jack, совместимый со стандартными keystone-отверстиями
• Поддерживаемые скорости: До 10 Гбит/с при соответствующих длинах кабеля
• Стиль обжатия: Контакты 8P8C с IDC или совместимые с punch-down
• Форм-фактор: Стандартный keystone-модуль для лицевых панелей и патч-панелей

Как использовать

Подготовьте UTP-кабель Cat.6A, удалив наружную оболочку и расправив пары до необходимой длины для обжатия. Вставьте провода в соответствующие IDC-слоты согласно стандартным цветовым схемам и зафиксируйте контакты при помощи инструмента punch-down или другого подходящего инструмента. Зафиксируйте модуль, защёлкнув его в совместимом отверстии лицевой панели или патч-панели. Проверьте соединение тестером кабелей, поддерживающим проверку параметров Cat.6A, чтобы подтвердить работоспособность.

Рекомендации по применению

Устанавливайте модуль с соблюдением рекомендуемого радиуса изгиба кабеля и с учётом расстояния от источников электромагнитных помех. Используйте сертифицированные патч-корды Cat.6A и при необходимости обеспечьте системный уровень экранирования. После установки выполните тестирование на соответствие параметрам Cat.6A.
