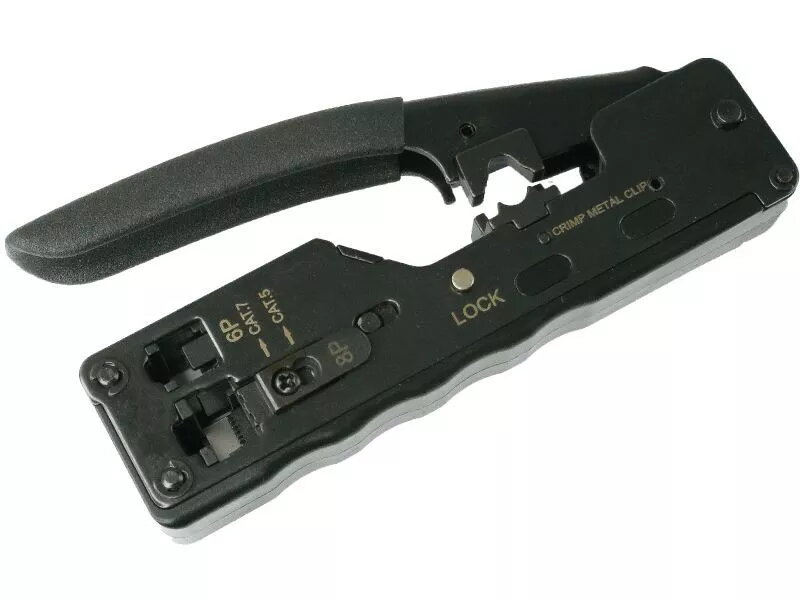

Инструмент для обжима Alantec NI041 для модульных разъёмов 8P/6P (RJ45/RJ12)

Инструмент для обжима Alantec NI041 предназначен для завершения соединений с модульными разъемами 8P (RJ45) и 6P (RJ12). Это ручной однозадачный инструмент, обеспечивающий прессование контактов в проводники кабеля и фиксацию корпуса штекера, что способствует стабильному электрическому контакту и надежной механической посадке.

Преимущества

Инструмент имеет компактную конструкцию и фокусируется на точных и повторяемых обжимах для 8P и 6P разъемов. Наличие храповика обеспечивает контролируемое усилие для равномерного прижима контактов и корпуса, что снижает вероятность плохого соединения. Конструкция предназначена для ручного использования и дает тактильную обратную связь при полном завершении обжима. Масса и размер делают его удобным для переноски и работ на выезде.

Подходит для

• Сборки патч-кордов Ethernet с разъемами 8P (RJ45)
• Обжима телефонных проводов с разъемами 6P (RJ12)
• Полевого ремонта сетей и небольших монтажных работ в офисе
• Использования в мастерской для изготовления кабелей небольшими сериями

Ключевые характеристики

• Поддерживаемые типы разъемов: 8P (RJ45) и 6P (RJ12)
• Режим работы: ручной обжим с храповым механизмом
• Назначение: однозадачный инструмент для сетевых и телефонных разъемов
• Эргономика: размер и форма для удобства в ручном применении и переноске
• Конструкция: стальные губки обжима с изолированными рукоятками для захвата

Как использовать

Снимите изоляцию кабеля на нужную длину, разложите жилы в соответствии с выбранной схемой распиновки и вставьте их в штекер до упора. Поместите штекер в матрицу инструмента и сожмите рукояти до завершения храпового цикла, обеспечив прижатие контактов к проводникам и фиксацию корпуса. Освободите инструмент и проверьте качество обжима: глубину вставки и плотность контакта. При необходимости повторите операцию для остальных коннекторов.

Рекомендации по использованию

Используйте инструмент только с совместимыми 8P и 6P разъемами и кабелями подходящего сечения жил; не прикладывайте усилие сверх предусмотренного храповиком предела. Для стабильных результатов соблюдайте правила подготовки кабеля (корректная длина снятой изоляции и порядок жил) и проверяйте готовые кабели тестером перед эксплуатацией.
