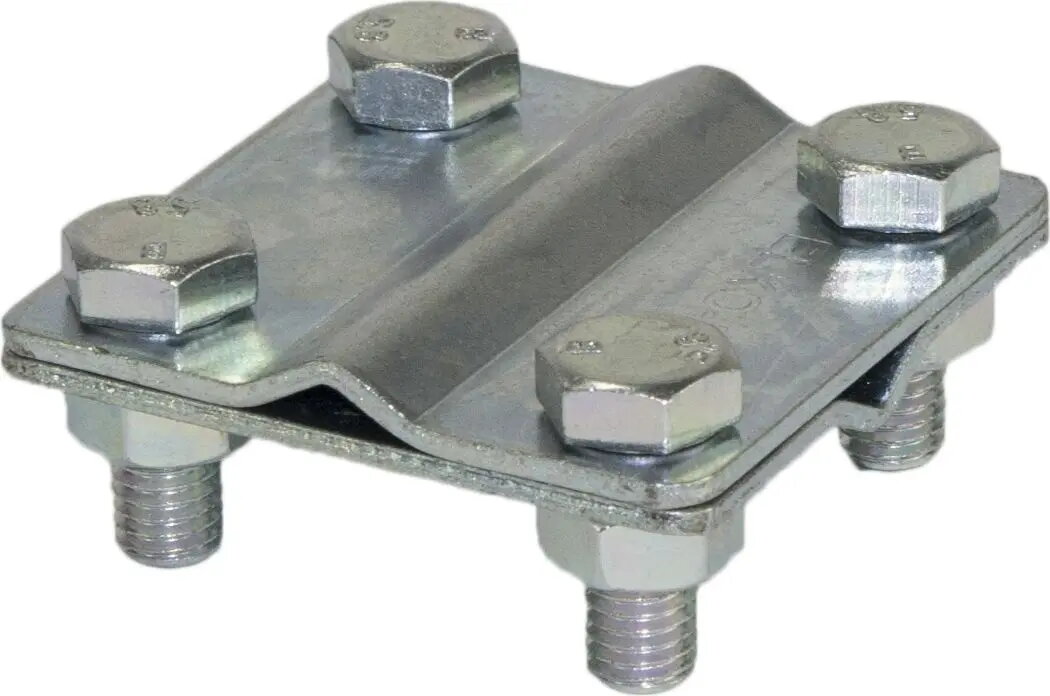

ALPAR крестовое соединение для молниезащиты 4 винта модель G40

ALPAR соединитель крестообразный для молниезащиты 4-винтовой модель G40 предназначен для механического и электрического соединения проводников в наружных системах молниезащиты и заземления. Соединитель обеспечивает четырехточечную затяжку проводников в месте пересечения, гарантируя надежную электрическую связь и коррозионностойкий контакт, подходящий для эксплуатации на открытом воздухе.

Преимущества

Четырехвинтовая конструкция обеспечивает равномерное прижатие проводников, что повышает механическую стабильность и снижает электрическое сопротивление контакта. Материалы, используемые в изделии, рассчитаны на наружную эксплуатацию и обладают стойкостью к коррозии, что поддерживает проводимость в течение длительного времени. Компактная крестовая форма упрощает прокладку пересекающихся проводников и монтаж в местах стыков без применения специализированного инструмента.

Подходит для

• Соединения нескольких токоотводов молниезащиты в точке пересечения
• Соединения проводников в наружных заземляющих системах
• Полевых работ, где требуются долговечные и коррозионностойкие соединения
• Реконструкций и новых установок систем молниезащиты

Когда может не подойти

Соединитель предназначен для проводников и условий, характерных для систем молниезащиты и заземления; он может быть неподходящим для тонкопроволочных гибких жил, требующих специальных зажимов, для проводников, превышающих механическую нагрузочную способность соединителя, или для применений, где требуются изолированные или герметичные соединения. Для погружённых или закопанных соединений следует использовать герметичные специализированные муфты.

Ключевые характеристики

• Тип соединения: крестообразный зажим с четырьмя винтами для соединения проводников
• Применение: наружные системы молниезащиты и заземления
• Контакт: коррозионностойкие проводящие материалы, пригодные для внешней эксплуатации
• Механическое крепление: четыре резьбовых винта для надежного удержания проводников
• Конфигурация: крестовая форма для пересекающихся проводников

Как использовать

Установите соединитель в точке пересечения проводников и разместите каждый провод в соответствующем канале. Последовательно и равномерно затяните винты для получения одинакового прижима и надежного электрического контакта. Перед монтажом очистите поверхности проводов от краски и значительной окисленности. После затяжки проверьте механическую надёжность и электрическую непрерывность с помощью соответствующих измерительных приборов в соответствии с действующими нормами.

Что учесть перед покупкой

• Соответствие размерам и типам проводников, используемых в вашей системе
• Условия внешней среды и необходимость дополнительной защиты от коррозии или герметизации
• Механическая нагрузка: натяжение, ветровая нагрузка и другие силы на месте установки
• Соответствие требованиям местных нормативов по молниезащите и заземлению

Рекомендации по эксплуатации

Применяйте типовые значения момента затяжки для винтовых зажимов и повторно проверяйте затяжку после первичного теплового цикла. Периодически осматривайте соединения на предмет коррозии и ослабления винтов; при обнаружении признаков деградации заменяйте соединитель.
