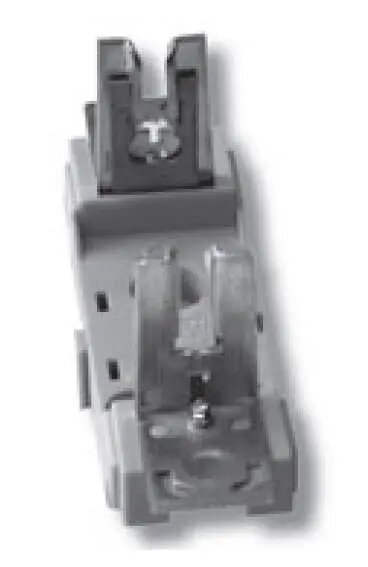

Однополюсное основание предохранителя Apator PBD 00, 690В, 160А, винтовые клеммы M8

Apator PBD 00 представляет собой однополюсное основание предохранителя промышленного класса, разработанное для обеспечения надежной защиты электрических цепей. Данный компонент предназначен для установки плавких вставок типоразмера NH00 и гарантирует стабильную работу в составе систем распределения электроэнергии, распределительных щитов и промышленного оборудования. Прочная конструкция и качественные материалы обеспечивают долговечность и безопасность эксплуатации в сетях с напряжением до 690В.

Преимущества

Основным преимуществом данного основания является высокая надежность электрического соединения, достигаемая за счет использования винтовых клемм M8. Такая конструкция минимизирует переходное сопротивление и предотвращает перегрев контактов при высоких нагрузках. Компактное исполнение позволяет эффективно использовать пространство внутри электротехнических шкафов, обеспечивая при этом удобный доступ для обслуживания и замены предохранителей в процессе эксплуатации.

Подходит для

• Систем промышленного распределения электроэнергии
• Электрических распределительных щитов и шкафов управления
• Защиты низковольтных электрических цепей
• Инфраструктурных и коммерческих объектов электроснабжения

Когда устройство может не подойти

Данное основание не предназначено для использования в сетях с напряжением выше 690В или токовыми нагрузками, превышающими 160А. Оно также не подходит для задач, требующих многополюсной коммутации или встроенных функций мониторинга состояния цепи, так как является базовым однополюсным компонентом.

Основные технические характеристики

• Номинальное напряжение: 690В
• Номинальный ток: 160А
• Количество полюсов: 1
• Тип клемм: винтовые M8
• Совместимость: плавкие вставки NH00

Как использовать

Монтаж должен выполняться квалифицированным персоналом в соответствии с действующими электротехническими нормами. Основание устанавливается на монтажную панель или DIN-рейку внутри защищенного корпуса. Подключите входящие и исходящие кабели к винтовым клеммам M8, обеспечив надежную затяжку крепежа для предотвращения нагрева. После завершения монтажа и проверки соединений вставьте плавкую вставку NH00 в контактные зажимы до полной фиксации перед подачей напряжения.

Что учесть перед покупкой

• Убедитесь, что типоразмер предохранителя NH00 соответствует требованиям вашей системы.
• Проверьте наличие достаточного свободного пространства в шкафу для отвода тепла.
• Убедитесь, что сечение используемых кабелей подходит для подключения к клеммам M8.
• Проверьте, чтобы параметры сети не превышали номинальные значения 690В и 160А.

Рекомендации по использованию

Всегда отключайте питание перед установкой или заменой плавких вставок во избежание поражения электрическим током. Регулярно проверяйте состояние винтовых соединений на предмет ослабления или окисления для поддержания стабильного электрического контакта.
