Периферийный контроллер Arduino A000053

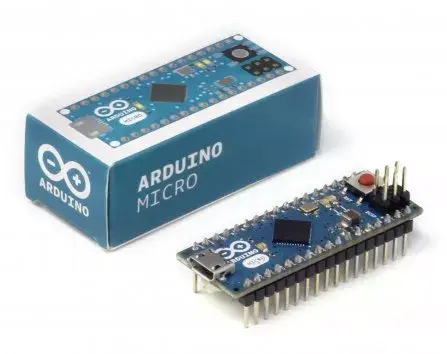

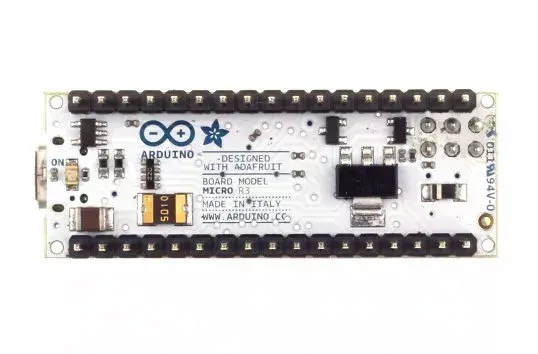

Arduino Micro (Peripheral Controller Arduino A000053) — компактная плата на базе микроконтроллера ATmega32u4 с тактовой частотой 16 МГц. Плата имеет встроенную USB-коммуникацию и включает всё необходимое для работы контроллера; подключите её к компьютеру через micro USB-кабель для начала работы. Форм-фактор позволяет удобно размещать плату на макетной плате, а набор интерфейсов пригоден для встраиваемых проектов и подключения периферии.

Преимущества

Встроенная поддержка USB у ATmega32u4 устраняет необходимость в дополнительном USB-Serial преобразователе и позволяет плате отображаться на компьютере как виртуальный COM-порт, а также эмулировать устройства ввода (клавиатура, мышь). Плата оснащена 20 цифровыми вход/выходами (7 каналов с PWM), до 12 аналоговыми входами, кварцевым резонатором на 16 МГц, разъёмом micro USB, разъёмом ICSP и кнопкой сброса в компактном исполнении, удобном для монтажа на макетную плату.

Подходит для

• Прототипирования систем на макетной плате
• Проектов с эмуляцией USB-устройств (клавиатура, мышь)
• Снятия показаний с датчиков и аналоговых сигналов
• Управления сервоприводами и нагрузками с ШИМ

Ключевые характеристики

• Микроконтроллер: ATmega32u4
• Тактовая частота: 16 МГц
• Память: 32 КБ флэш (согласно данным продукта), оперативная память — как у ATmega32u4
• Цифровые I/O: 20 контактов (7 с PWM)
• Аналоговые входы: до 12
• Интерфейсы: micro USB (нативный USB), разъём ICSP
• Форм-фактор: совместим с макетной платой
• MPN / EAN: A000053 / 8058333491134

Как использовать

Подключите Arduino Micro к компьютеру через micro USB-кабель для питания и связи по USB. Установите Arduino IDE или совместимую среду, выберите плату (Arduino Micro / ATmega32u4) и соответствующий COM-порт, затем загрузите скетч через среду разработки. Подключайте датчики, исполнительные устройства и внешние цепи к цифровым и аналоговым контактам; для низкоуровневого программирования или обновления загрузчика используйте ICSP-разъём.

Рекомендации по применению

При использовании режима эмуляции USB-устройств проверяйте функции клавиатуры и мыши во избежание незапланированного ввода на хост-компьютере. Для стабильных аналоговых измерений и управления по PWM соблюдайте стандартные правила подключения: общий провод (GND), корректные подтягивающие/подтяжные резисторы и развязку питания конденсаторами рядом с микроконтроллером.
