Плата разработки Arduino YUN MINI

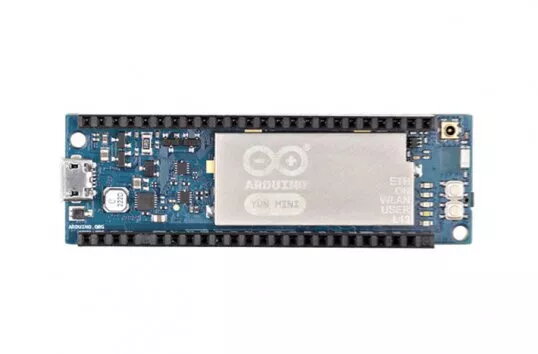

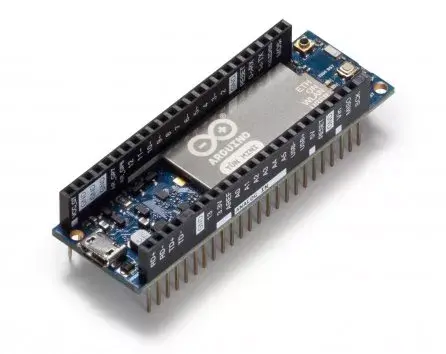

Плата Development Board Arduino YUN MINI — это компактная плата форм-фактора Arduino, сочетающая микроконтроллер ATmega32u4 (16 МГц) и Qualcomm Atheros QCA MIPS 24K SoC с Linux‑дистрибутивом Linino (на базе OpenWRT). Плата оснащена встроенным Wi‑Fi (IEEE 802.11b/g/n, 2,4 ГГц, до 150 Мбит/с 1x1) и предоставляет набор входов/выходов, подходящий для небольших сетевых проектов, сохраняя при этом малые габариты (23 x 71,1 мм, 16 г).

Преимущества

Arduino YUN MINI использует ATmega32u4 с встроенной поддержкой USB, что устраняет необходимость во вторичном USB-интерфейсе и позволяет реализовать нативные USB‑функции: виртуальный последовательный порт (CDC) и эмуляцию HID‑устройств (клавиатура/мышь). Встроенный Linux на базе Qualcomm Atheros обеспечивает возможности сетевых и IoT‑приложений через Wi‑Fi. Плата предоставляет цифровые входы/выходы, PWM и аналоговые входы в компактном и энергоэффективном исполнении, совместимом со стандартными платами и скетчами Arduino.

Подходит для

• Прототипирования небольших IoT и сетевых устройств
• Проектов, требующих нативной USB‑эмуляции (клавиатура/мышь/сериал)
• Встраиваемых приложений с необходимостью Wi‑Fi и Linux‑среды
• Обучающих и любительских электронных проектов при ограниченном пространстве

Ключевые характеристики

• Микроконтроллер: ATmega32u4, 16 МГц
• Сетевой SoC: Qualcomm Atheros QCA MIPS 24K (до 400 МГц) с Linino (на базе OpenWRT)
• Беспроводная связь: IEEE 802.11b/g/n 2,4 ГГц, до 150 Мбит/с (1x1)
• Память: 0,032 МБ флеш, 2,5 КБ SRAM, 1 КБ EEPROM
• Ввод/вывод: 20 цифровых выводов (7 с PWM), 12 аналоговых входов
• Рабочее напряжение: 5 В; ток на вывод: 40 мА
• Разъемы: micro USB, разъем ICSP
• Прочее: 16 МГц кристалл, два кнопки сброса, одна кнопка пользователя
• Габариты и вес: 23 x 71,1 мм, 16 г

Как использовать

Подключите плату к компьютеру через micro USB для программирования ATmega32u4 в Arduino IDE. Используйте систему Linino на Qualcomm Atheros SoC для сетевых сервисов: выполняйте команды оболочки или устанавливайте пакеты через дистрибутив на базе OpenWRT. Настройте Wi‑Fi через интерфейс Linino для беспроводной связи и при необходимости обращайтесь к виртуальному последовательному порту ATmega32u4 (CDC) с хоста. В скетчах применяйте стандартную нумерацию пинов Arduino для цифровых, PWM и аналоговых входов/выходов.

Рекомендации по использованию

Для стабильной работы обеспечьте питание регулируемым 5 В и избегайте потребления более 40 мА с одного I/O‑вывода. Регулярно обновляйте прошивки и пакеты Linino для безопасности и совместимости при подключении к сети.
