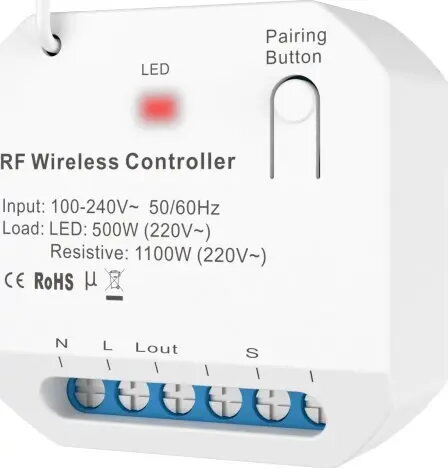

Беспроводное реле RF 433 МГц ART SH-MORF-1 одноканальное OEM

Беспроводной одноканальный релейный модуль ART SH-MORF-1 работает в радиодиапазоне 433 МГц и поставляется в виде OEM-компонента для встраивания в системы автоматизации, безопасности и умного дома. Компактная плата обеспечивает один релейный выход для включения/выключения освещения, двигателей, ворот, охранных систем и других электрических цепей. Модуль предназначен для установки в корпусах, панелях управления или пользовательских устройствах и предоставляет простой беспроводной интерфейс для дистанционного управления.

Преимущества

Модуль отличается небольшой площадью и простой схемотехникой, что ускоряет интеграцию в OEM-изделия. Работа в диапазоне 433 МГц обеспечивает совместимость с распространёнными передатчиками и приёмниками этого диапазона и стабильное управление на коротких расстояниях. Один релейный канал упрощает реализацию базовых задач включения/выключения, а компактный корпус позволяет размещать модуль в ограниченном пространстве. Простая функциональность сокращает время разработки для задач дистанционного переключения и базовой автоматизации.

Подходит для

• Дистанционного управления освещением в жилых и коммерческих помещениях
• Управления воротами, гаражными дверями и барьерами
• Интеграции в охранные и сигнальные панели
• Небольших проектов автоматизации и самодельных устройств умного дома
• Управления двигателями и исполнительными механизмами с небольшим или средним током

Ключевые характеристики

• Рабочая частота: радиочастота 433 МГц
• Каналы: один релейный выход для управления включением/выключением
• Форм-фактор: компактная плата для OEM-встраивания
• Интерфейс: простое подключение для RF-триггерного переключения (контакты для питания и нагрузки)
• Назначение: дистанционное переключение электрических цепей и интеграция в управляющие устройства

Как использовать

Установите модуль в подходящий корпус или непосредственно на плату управления, обеспечив электрическую изоляцию и надёжное крепление. Подключите питание и нагрузку к клеммам реле согласно электрической схеме и соблюдайте допустимые значения тока и напряжения для контактов. Выполните сопряжение с совместимыми 433 МГц передатчиками или блоками управления в соответствии с процедурой производителя. После установки и настройки используйте пульт или передатчик для переключения реле и управления подключённым устройством.

Рекомендации по применению

Эксплуатируйте модуль в пределах его номиналов по питанию и нагрузке, используйте защиту от перенапряжений при переключении индуктивных нагрузок (двигатели, соленоиды). Размещайте модуль вдали от крупных металлических препятствий для улучшения приёма сигнала и соблюдайте правила безопасной проводки при работе с сетью питания. Для стационарных установок монтируйте модуль в защитном корпусе, при необходимости подключение к сети выполняйте квалифицированным электриком.
