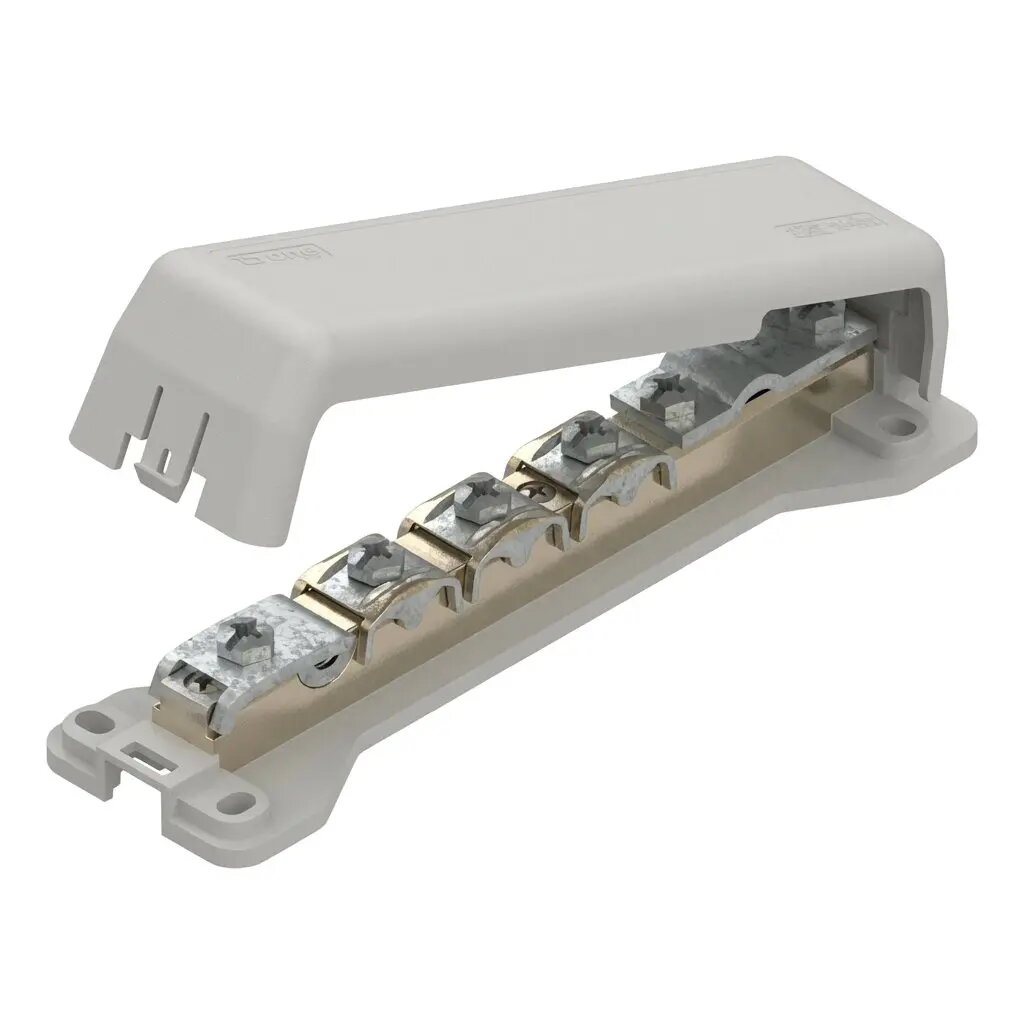

Шина уравнивания потенциалов B Asus AHK1309 — для проводников до 30 × 4 мм

Шина уравнивания потенциалов B для заземления от Asus (модель AHK1309) представляет собой металлическую шину, предназначенную для подключения нескольких проводников с сечением до 30 × 4 мм. Шина служит общим точкой заземления в электрических установках, серверных, телекоммуникационных шкафах и других местах, где требуется объединение заземляющих проводников для обеспечения безопасности и снижения помех. Устройство упрощает организацию кабельных терминалов и создание надёжных контактов с системой заземления.

Преимущества

Шина обеспечивает компактное и прочное решение для подключения нескольких крупных проводников, исключая необходимость в отдельных точках заземления. Конструкция облегчает упорядочивание прокладки кабелей и упрощает процесс установки и обслуживания. Централизуя заземляющие соединения, шина способствует выравниванию потенциалов между оборудованием и металлическими конструкциями, что снижает вероятность возникновения разностей потенциалов и электрических помех.

Подходит для

• Серверных и дата-центров для центрального заземления стоек и оборудования
• Телекоммуникационных шкафов и распределительных рам с множественными соединениями
• Электрощитовых и промышленных панелей, где требуется одна точка соединения крупных проводников
• Заземления зданий и инфраструктурных систем с требованием к объединённому уравниванию потенциалов

Когда может не подойти

Шина рассчитана на проводники сечением до 30 × 4 мм; она не подходит для проводников больших размеров или случаев, когда необходимы специализированные соединительные элементы. Это пассивный проводящий элемент без изоляционных корпусов, ограничителей перенапряжения или встроенных коннекторов для сигнальных заземлений — при необходимости такие компоненты приобретаются отдельно.

Ключевые характеристики

• Максимальное сечение проводников: до 30 × 4 мм
• Тип изделия: шина уравнивания потенциалов / заземляющая шина
• Область применения: стойки серверов, телекоммуникационные шкафы, электрические панели
• Конструкция: металлическая шина для множества точек присоединения

Как использовать

Установите шину в выбранном месте внутри стойки, шкафа или щита, где сходятся заземляющие проводники. Закрепите шину на прочной металлической поверхности подходящими крепёжными элементами, затем подсоедините каждый проводник с помощью совместимых наконечников, болтов или хомутов, соответствующих сечению проводов. Обеспечьте надёжный механический контакт и затяжку в соответствии с рекомендуемыми моментами для выбранных креплений. Проверьте электрическую целостность и наличие связи с основной системой заземления, а также зафиксируйте схемы соединений.

Что учитывать перед покупкой

• Убедитесь, что сечения проводников соответствуют допустимым значениям (до 30 × 4 мм)
• Проверьте доступное пространство и варианты монтажа в стойке или щите
• Определите необходимые соединительные элементы (наконечники, болты, шайбы) совместимые с шиной и проводами
• Оцените потребность в дополнительных элементах (изоляторы, устройства защиты от перенапряжений, маркировка)

Рекомендации по использованию

Для надёжности заземления применяйте соответствующие по размеру наконечники и ключи с контролем момента затяжки, поддерживайте поверхности контактов чистыми и устойчивыми к коррозии, а также обеспечьте надёжную связь шины с основной системой заземления. Регулярно проверяйте крепления и состояние контактов в рамках профилактического обслуживания.
