Сетевой кабель Belden CATSNAKE Category 6A, 4-жильный экранированный Ethernet (1303EPU.00305)

Кабель Belden CATSNAKE Category 6A — это 4-парный экранированный Ethernet-кабель, разработанный для высокопроизводительных структурированных кабельных систем. Соответствует требованиям Category 6A для передачи 10 Gigabit Ethernet по меди и обеспечивает повышенную защиту от перекрестных наводок и электромагнитных помех за счёт экранирования каждой пары и общего экрана. Конструкция кабеля обеспечивает стабильную передачу данных в средах, где важны целостность сигнала и снижение помех, например в дата-центрах, корпоративных локальных сетях и магистральных линиях.

Преимущества

Экранированная конструкция 4 пар уменьшает влияние внешних и внутренних помех по сравнению с неэкранированными кабелями, что обеспечивает надёжные 10GbE-соединения на требуемые расстояния. Прочная механическая конструкция и стабильная характеристика импеданса поддерживают качество сигнала на более длинных горизонтальных и магистральных участках. Совместимость с компонентами Category 6A и стандартами структурированных кабельных систем упрощает интеграцию в существующую инфраструктуру.

Подходит для

• 10 Gigabit Ethernet в дата-центрах и серверных
• Магистральных линий и стояков корпоративных LAN
• Помещений с повышенным уровнем электромагнитных помех (промышленные зоны, плотные шкафы с проводкой)
• Горизонтальных трасс и плотного коммутационного оборудования, требующих повышенной устойчивости к перекрёстным наводкам

Ключевые характеристики

• Категория: Category 6A (усиленная категория 6)

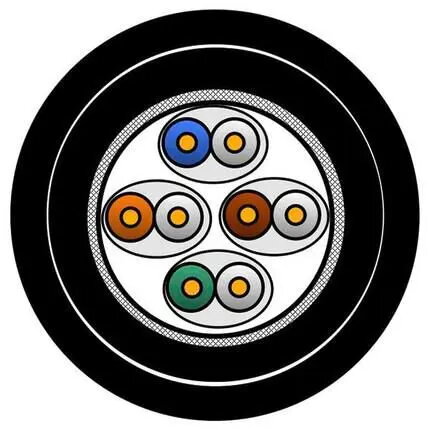

• Пар: 4 витые пары с индивидуальным экранированием каждой пары и общим экраном
• Производительность: Поддержка 10 Gigabit Ethernet по меди на регламентированных расстояниях
• Экранирование: Комбинация фольги и оплетки для снижения EMI и внешних наводок
• Проводник: Мягкая или цельная медь для надёжной передачи сигнала
• Импеданс: Номинальный дифференциальный импеданс 100 Ом
• Типичное применение: Горизонтальная разводка, магистральные связи и плотные коммутационные зоны

Как использовать

Прокладывайте кабель в соответствии со стандартными практиками структурированной кабельной системы: используйте кабельные каналы и лотки, избегайте резких изгибов и соблюдайте минимальный радиус изгиба, рекомендованный производителем, а также по возможности разнесите кабели от силовых линий. Завершайте кабель на совместимых экранированных разъёмах и патч-панелях, чтобы сохранить эффективность экрана. После завершения монтажа выполните тестирование линий с помощью тестера, поддерживающего Category 6A, чтобы проверить параметры такие как NEXT, FEXT, затухание и коэффициент отражения.

Рекомендации по применению

Используйте этот экранированный кабель Category 6A в установках, где требуется стабильная работа 10GbE и где электромагнитные помехи или плотная прокладка кабелей могут снижать производительность неэкранированных линий. Сочетайте кабель с экранированными разъёмами и соблюдайте правила заземления для обеспечения полной эффективности экрана и соответствия стандартам кабельной системы.
