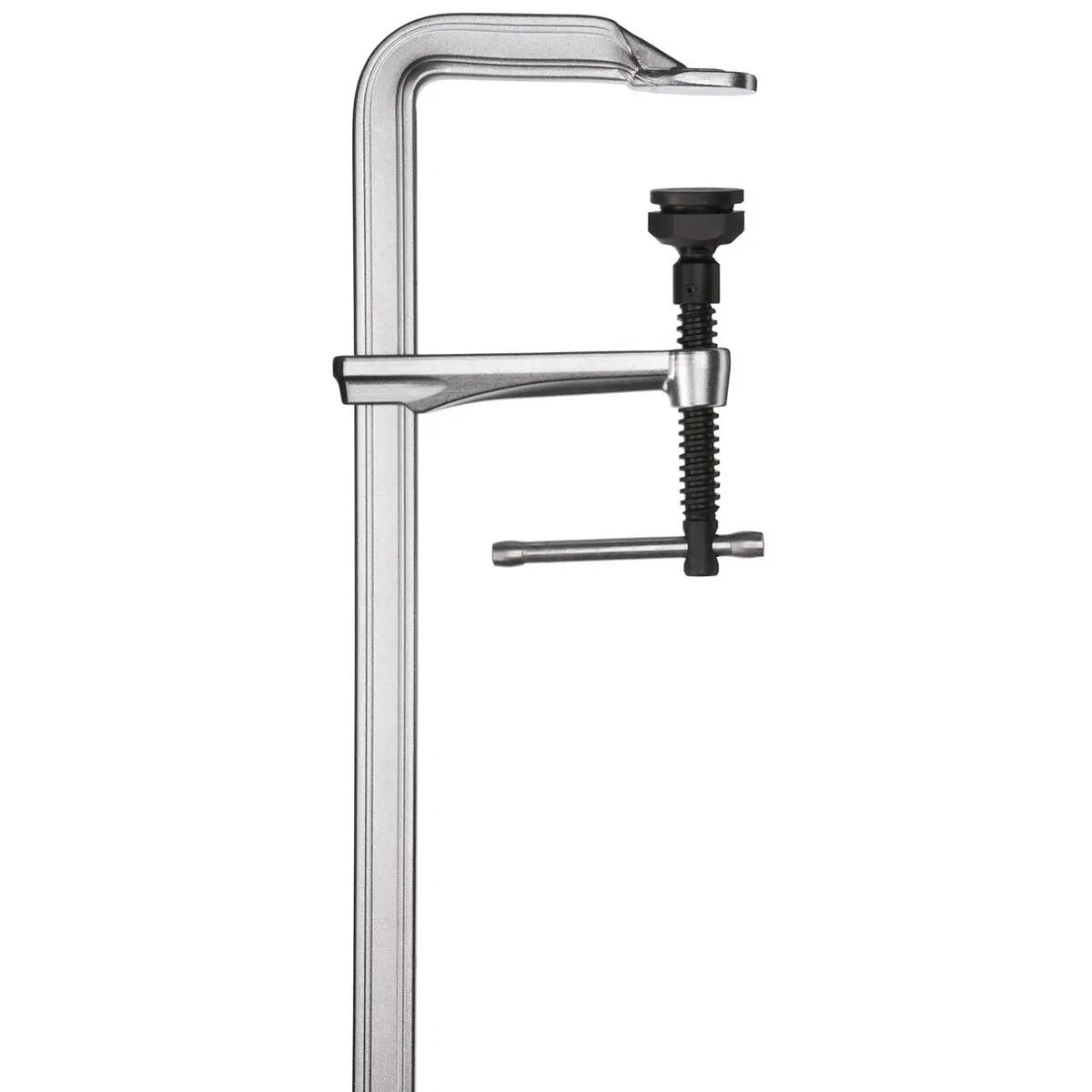

Струбцина-планка Bessey SG40M — раскрытие 40 см, стальная планка, черный

Bрусной зажим Bessey SG40M с зоной зажима 40 см и направляющей из нержавеющей стали предназначен для надёжного закрепления заготовок при столярных, металлообрабатывающих и сборочных работах. Инструмент выполнен из стали, имеет неподвижную головку и подвижную губку для точного позиционирования и поставляется как цельный узел с массой около 3,17 кг.

Преимущества

Зажим обеспечивает усилие зажима до 12 000 Н при моменте затяжки 40 Нм, а оптимизированный профиль рельса даёт примерно на 20% больше усилия за один оборот винта по сравнению с обычными профилями. Подвижная бабка обеспечивает более линейную передачу силы, что повышает безопасность при работе. Нагружающая плита имеет жаропрочную вставку из спечённой стали и может наклоняться до 35°, что увеличивает срок службы и позволяет работать с наклонными поверхностями.

Подходит для

• Фиксации деталей при склейке в столярных работах
• Удержания металлических деталей при сварке, сверлении и сборке
• Использования в производстве мебели и столярных изделий
• Общих задач по закреплению в мастерской и на стройплощадке

Ключевые характеристики

• Зона зажима: 40 см
• Материал направляющей: нержавеющая сталь
• Материал корпуса: сталь
• Усилие зажима: до 12 000 Н при моменте затяжки 40 Нм
• Эффективность: примерно на 20% больше усилия за оборот шпинделя благодаря оптимизированному профилю рельса
• Подвижная бабка: линейная передача силы для повышенной безопасности
• Нагружающая плита: жаропрочная со спечённой стальной вставкой, наклон до 35°
• Масса: около 3,17 кг

Как использовать

Установите неподвижную головку у одной стороны заготовки и передвиньте подвижную губку до соприкосновения с противоположной стороной. Затяните шпиндель до требуемого усилия; допустимое усилие — до 12 000 Н при моменте затяжки 40 Нм. При необходимости выровняйте наклонную нагружающую плиту перед окончательной фиксацией. Для освобождения детали ослабьте шпиндель или воспользуйтесь механизмом разблокировки и отступите подвижную губку.

Рекомендации по применению

Для защиты деликатных поверхностей используйте прокладки или обрезки древесины между плитой зажима и заготовкой. Не превышайте рекомендованный момент затяжки, чтобы избежать повреждений зажима или детали. При регулярной эксплуатации периодически проверяйте состояние спечённой вставки и профиля рельса и содержите направляющую из нержавеющей стали в чистоте для обеспечения плавного хода и стабильного усилия зажима.
