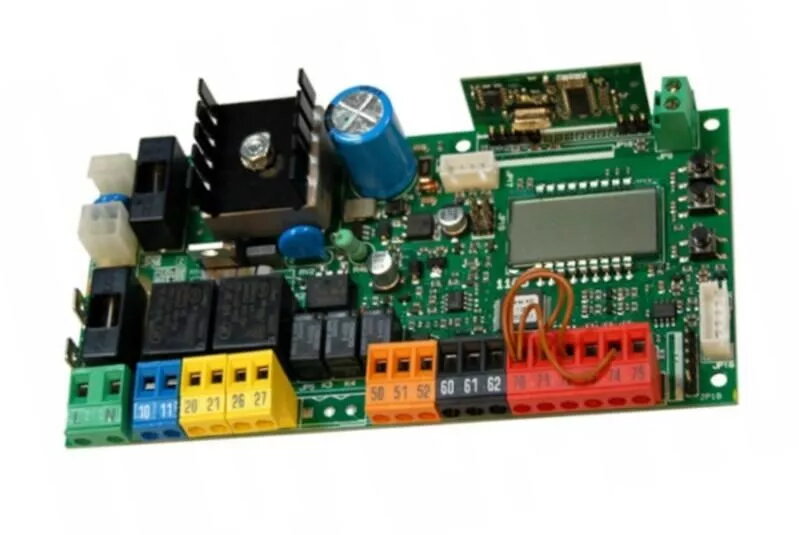

Блок управления BFT MERAK 600 24В 600Вт для автоматики ворот

Блок управления BFT MERAK 600 24V 600W для автоматизации ворот — это компактная электронная плата, предназначенная для управления приводами ворот с напряжением 24 В и мощностью до 600 Вт. Подходит для частных и небольших коммерческих объектов, обеспечивает управление запуском/остановкой двигателя, распределение питания и взаимодействие с устройствами безопасности и системами дистанционного управления. Схемотехника обеспечивает стабилизированное питание двигателя и логические входы для фотоэлементов, резиновых кромок безопасности и внешних командных устройств.

Преимущества

MERAK 600 обеспечивает надежное управление двигателем и равномерную подачу питания для 24В приводов до 600 Вт, снижая риск перебоев и перегрузок. Наличие входов и выходов упрощает подключение фотоэлементов, концевых выключателей и приёмников радиоуправления, а встроенные логические функции позволяют выполнять базовую настройку без дополнительных модулей. Компактная компоновка и стандартная разводка клемм облегчают установку и обслуживание.

Подходит для

• Частные распашные или откатные ворота с приводами 24 В мощностью до 600 Вт
• Небольшие коммерческие въезды с необходимостью базовой автоматизации и интеграции безопасности
• Установок, требующих совместимости с фотоэлементами, резиновыми кромками безопасности и радиоприёмниками

Ключевые характеристики

• Напряжение питания: 24 В DC
• Максимальная поддерживаемая мощность двигателя: 600 Вт
• Управляющие входы: входы команд открытия/закрытия/стоп и входы для устройств безопасности
• Выходы: выходы управления двигателем и вспомогательные реле для сигнализации или внешних устройств
• Крепление: компактная плата для установки в защитный корпус
• Совместимость: интеграция со стандартными аксессуарами автоматизации ворот — фотоэлементами, кромками безопасности и радиоприёмниками

Как использовать

Установите плату управления в соответствующий корпус и выполните подключение источника питания 24 В, выводов двигателя и управляющей проводки в соответствии с электрической схемой производителя. Подключите устройства безопасности — фотоэлементы и кромки — к предназначенным входам, а радиоприёмники к командным клеммам. Настройте базовые параметры и концевые выключатели, затем проведите функциональные тесты режимов открытия, закрытия и аварийной остановки. Обеспечьте надежность всех соединений и защиту от влаги и механических повреждений.

Рекомендации по эксплуатации

Использовать с приводами и аксессуарами, рассчитанными на 24В и в пределах мощности до 600 Вт. Регулярно проверять провода и клеммы, размещать плату в защищенном от погодных воздействий корпусе и соблюдать местные электротехнические нормы. При сложной настройке или неисправностях обращаться к квалифицированному монтажнику или технической документации производителя.
