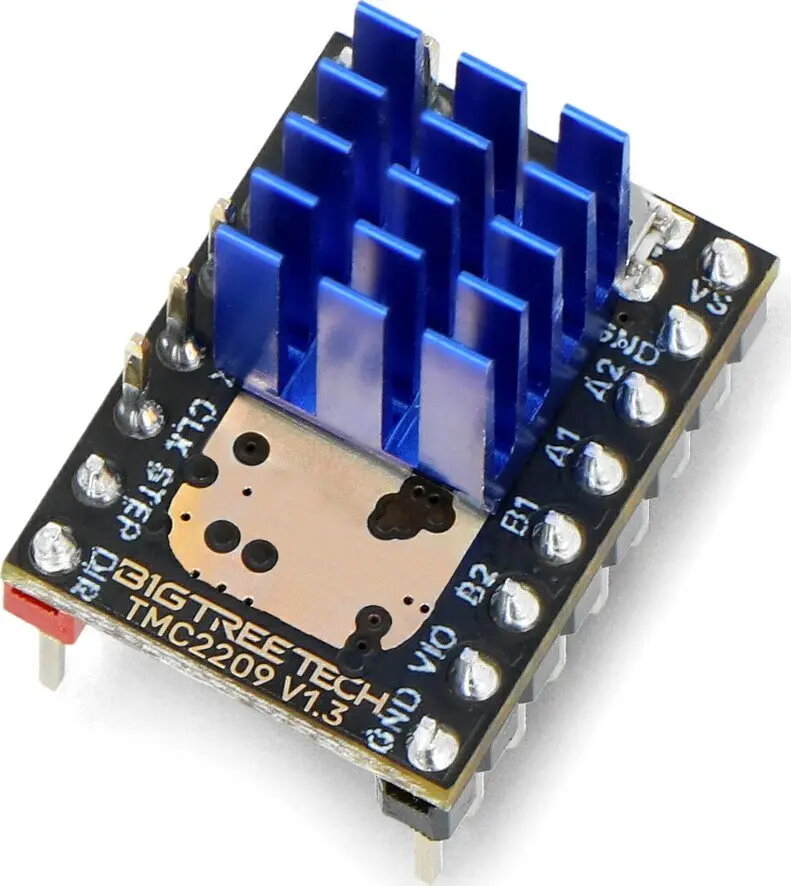

Драйвер шагового двигателя Bigtreetech TMC2209 v1.3 — Bigtreetech

Модуль управления шаговым двигателем Bigtreetech TMC2209 v1.3 предназначен для точного управления биполярными шаговыми двигателями в 3D-принтерах, станках с ЧПУ и других системах движения. Основанный на драйвере TMC2209, модуль обеспечивает низкий уровень шума, плавное микрошагирование и регулировку тока. Он подходит для интеграции в платы управления, замены существующих модулей или использования в кастомных электронных проектах, где требуется надёжное управление двигателями.

Преимущества

TMC2209 v1.3 сочетает в себе функции снижение шума и вибрации, обеспечивая точное управление шагами. Модуль поддерживает регулировку тока для защиты двигателя и управления нагревом, а также стабильное микрошагирование для повышения точности позиционирования. Компактный форм-фактор облегчает монтаж в разъёмы драйверов или на пользовательские печатные платы.

Подходит для

• 3D-принтеров, где требуется более тихое и плавное перемещение осей
• станков с ЧПУ и компактных фрезерных установок с требованием к точному шагу
• робототехнических и приводных проектов с индивидуальной электроникой
• обновления или замены существующих модулей управления шаговыми двигателями

Ключевые характеристики

• Драйвер IC на базе TMC2209 для биполярных шаговых двигателей
• Микрошагирование: поддержка высокоточного микрошагирования для плавного движения
• Регулировка тока: настраиваемый ток двигателя для управления моментом и нагревом
• Снижение шума: технологии для тихой работы и уменьшения вибраций
• Интерфейс: стандартные сигналы STEP/DIR, совместимые с распространёнными контроллерами
• Форм-фактор: компактный модуль, подходящий для монтажных разъёмов и пользовательских плат

Как использовать

Установите модуль TMC2209 v1.3 в разъём драйвера или закрепите на пользовательской плате, соблюдая полярность и механические требования. Подключите сигналы шага и направления, обмотки двигателя и питание согласно схеме вашего контроллера. Настройте ток двигателя в соответствии с рекомендациями для используемых шаговых двигателей и контролируйте температурный режим при нагрузке. При необходимости сконфигурируйте UART или другие управляющие выводы через прошивку для активации тихих режимов работы и дополнительных функций.

Рекомендации по использованию

Для стабильной работы убедитесь в корректном выборе напряжения питания и наличии охлаждения, соответствующего предполагаемому току двигателя. Используйте возможности регулировки тока и конфигурации драйвера для подбора параметров под конкретные шаговые двигатели и снижения нагрева. При интеграции в 3D-принтеры или ЧПУ-платы проверьте поддержку TMC2209 в прошивке и активируйте режимы снижения шума для достижения плавного и тихого движения.
