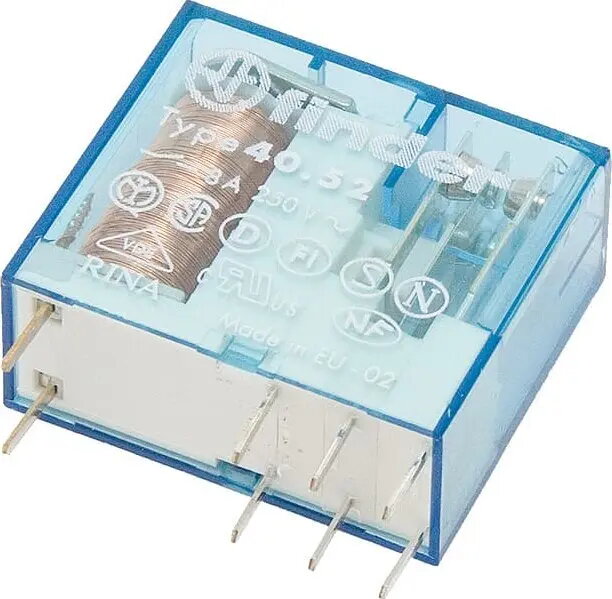

Реле BLOW 3026# (Finder F4.052.9.005) 8 A катушка 5 В

Электромеханическое реле BLOW 3026# совместимо с Finder F4.052.9.005 и предназначено для коммутации и управления в автоматике, измерительной технике и малых электрических устройствах. Реле оснащено катушкой на 5 В постоянного тока и контактами с допустимым током коммутации до 8 А, обеспечивает гальваническую развязку между цепью катушки и цепью контактов. Реле может устанавливаться на печатную плату или в соответствующую панельную панель/сокет.

Преимущества

Реле обеспечивает надёжное механическое переключение и электрическую развязку между управляющей и силовой частями схемы, что снижает риск помех в чувствительной электронике. Низковольтная катушка 5 В совместима с распространёнными цифровыми и дискретными управляющими элементами, а контактный ресурс до 8 А позволяет управлять лампами, небольшими двигателями и резистивными нагрузками. Компактный корпус и совместимость с распространёнными сокетами упрощают монтаж и обслуживание.

Подходит для

• Систем управления автоматикой зданий и производства
• Коммутации сигналов и измерительных цепей
• Печатных плат и плат с реле в панельных держателях
• Управления небольшими двигателями и лампами в пределах 8 А
• Прототипирования и ремонта низковольтных систем управления

Ключевые характеристики

• Напряжение катушки: 5 В постоянного тока
• Конфигурация контактов: один переключающий контакт (SPDT)
• Максимальный ток коммутации: 8 А
• Тип контактов: электромеханические контакты, пригодные для общих нагрузок
• Варианты монтажа: монтаж на печатную плату или установка в совместимый держатель/сокет
• Гальваническая развязка: разделение цепей катушки и контактов

Как использовать

Установите реле на плату или в совместимый сокет, соблюдая правильную ориентацию выводов и обеспечивая надёжные электрические соединения. Подайте на катушку 5 В постоянного тока от подходящего управляющего источника; при коммутации катушки транзистором рекомендуется использование диода подавления обратной ЭДС или другого защитного устройства для защиты драйвера от импульсов. Не превышайте допустимый ток 8 А для переключаемой нагрузки и учитывайте совместимость типа нагрузки с электромеханическими контактами.

Рекомендации по использованию

Для стабильной работы контролируйте параметры катушки и контактов в вашей схеме, обеспечьте отвод тепла и избегайте прямой коммутации сильно индуктированных нагрузок без подавления. При частом переключении следует учитывать понижение номинала и периодически проверять состояние контактов.
