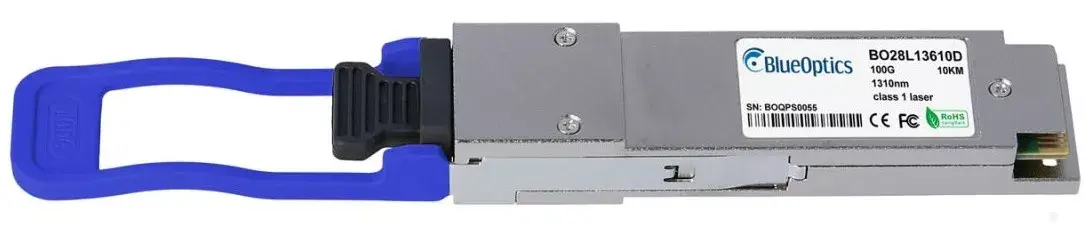

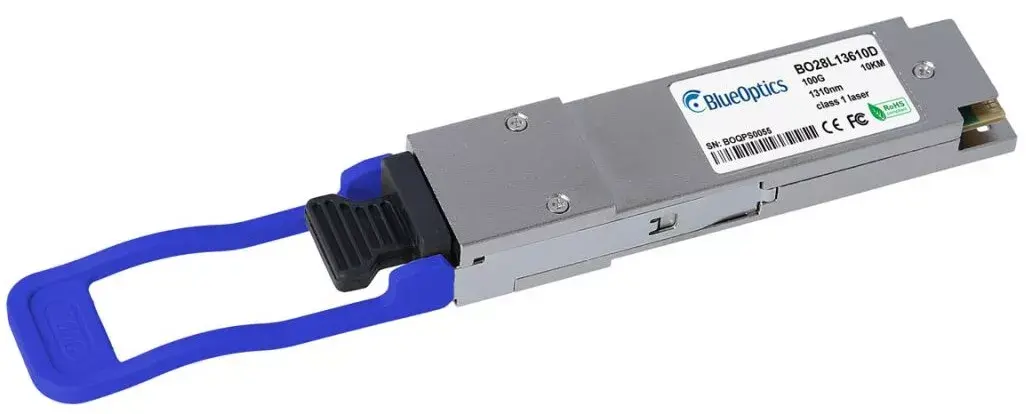

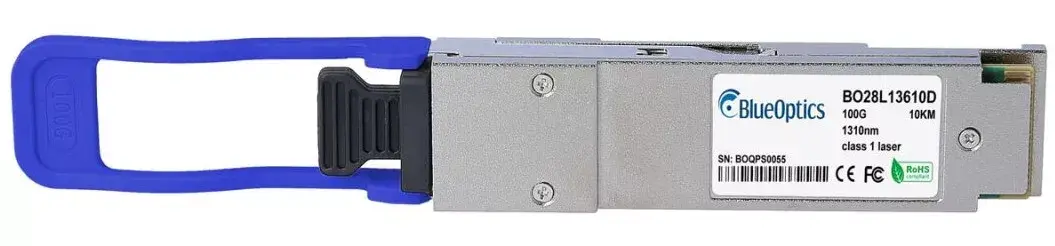

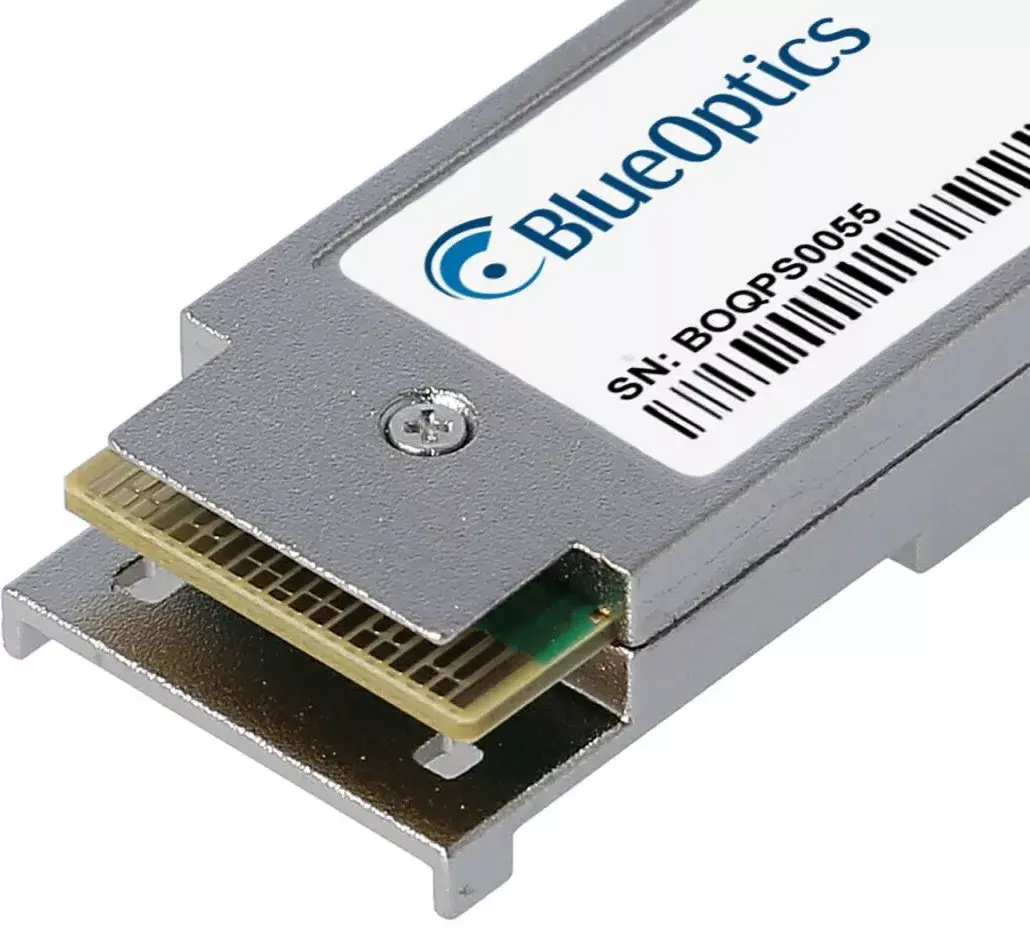

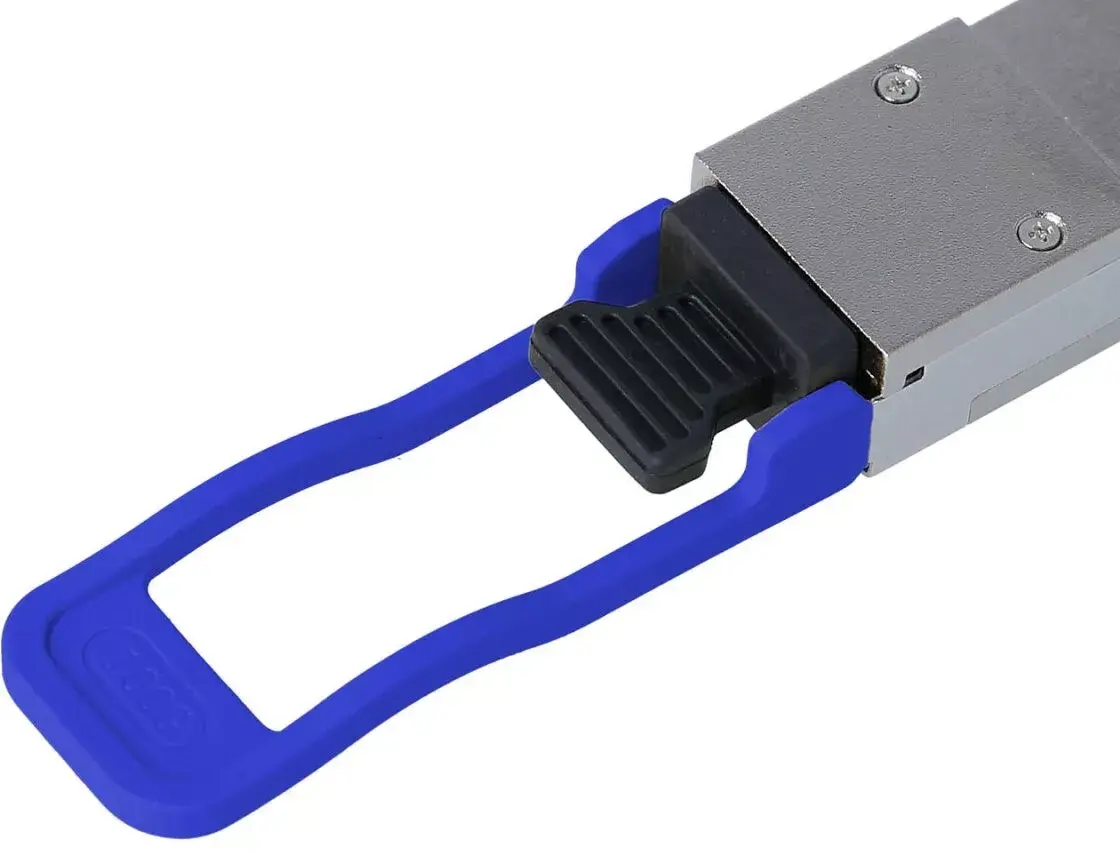

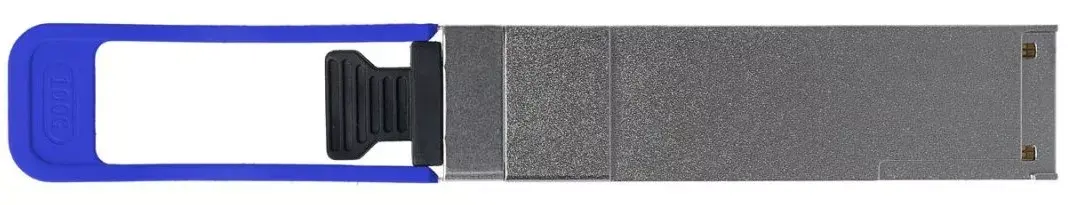

Модуль оптического трансивера BlueOptics 3HE12229AA-BO QSFP28 10000 м

Модуль оптического трансивера BlueOptics 3HE12229AA-BO QSFP28 10000 м предназначен для 100G‑оптических каналов по одномодовому волокну. Модуль поддерживает передачу 100GBASE‑LR4 на расстояния до 10 км через LC‑дуплексные разъёмы, имеет алюминиевый корпус и весит примерно 40 г, что обеспечивает компактность и механическую прочность, требуемую для дата‑центров и операторских установок. Интерфейс — QSFP28, форм‑фактор совместим с MSA‑стандартами.

Преимущества

Трансивер обеспечивает длиннодействующую 100‑гигабитную оптическую связь с низкой восприимчивостью к электромагнитным помехам благодаря использованию одномодового волокна. QSFP28‑интерфейс и LC‑дуплекс позволяют установить совместимость с широким спектром оборудования, поддерживающего LR4‑модули. Алюминиевый корпус и лёгкий вес упрощают монтаж и сервисное обслуживание. Модуль поддерживает функцию цифровой диагностики (DDM/DOM), что облегчает удалённый мониторинг параметров и диагностику состояния линии при поддержке со стороны хост‑платформы.

Подходит для

• Длиннодействующие 100G‑каналы в дата‑центрах и магистральных сегментах
• Сетевые соединения в средах высокопроизводительных вычислений и серверных ферм
• Мегапровайдерские и агрегационные линии на расстояния до 10 км
• Модернизация или замена в коммутаторах, роутерах и системах хранения, поддерживающих 100GBASE‑LR4 QSFP28

Ключевые характеристики

• Тип интерфейса: QSFP28
• Класс передачи: эквивалент 100GBASE‑LR4
• Максимальная дистанция: до 10 000 м (одно­модовое волокно, зависит от качества волокна и коннекторов)
• Тип разъёма: LC дуплекс
• Материал корпуса: алюминий
• Вес: приблизительно 0,04 кг
• Оптическая топология: передача и приём с CWDM‑ланами для LR4
• Поддержка цифровой диагностики (DDM/DOM) при наличии поддержки со стороны хоста

Как использовать

Установите QSFP28‑модуль в совместимый слот согласно инструкциям производителя оборудования, соблюдая меры по защите от статического электричества и правила «hot‑plug». Подключите LC‑дуплексные одномодовые патчкорды между модулем и удалённым трансивером или патч‑панелью, убедившись в чистоте коннекторов и правильной ориентации. Настройте интерфейс хоста на работу в 100G при необходимости и проверьте состояние канала через управляющий интерфейс. При поддержке DDM/DOM контролируйте напряжение питания, ток лазера, оптическую выходную и входную мощность и температуру модуля для оперативной диагностики.

Рекомендации по эксплуатации

Для достижения заявленного 10‑километрового диапазона используйте одномодовое волокно и качественные LC‑коннекторы или патч‑панели. Перед подключением очищайте торцы разъёмов и используйте защитные колпачки при хранении. Убедитесь в совместимости хост‑платформы с LR4 QSFP28 и включите DDM/DOM в программном обеспечении хоста при необходимости удалённого мониторинга. Соблюдайте ESD‑меры при установке и держите модуль за корпус, избегая контакта с оптическими элементами.
