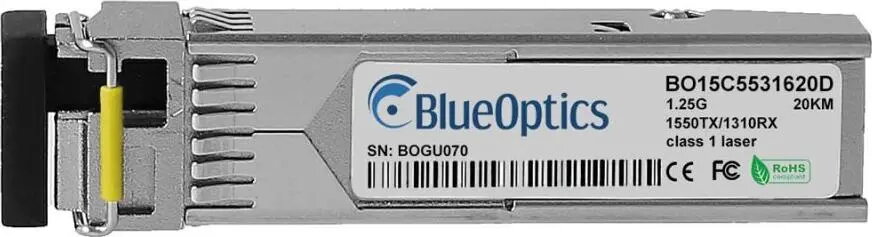

SFP-трансивер BlueOptics M-SFP-BIDI Type A LX/LC EEC — 1000BASE-BX-D, одномод, TX1550nm/RX1310nm, 10 км, DDM

Однопортовый SFP-модуль BlueOptics M-SFP-BIDI Type A LX/LC EEC предназначен для работы в сетях 1000BASE-BX-D по одномодовому волокну в режиме двунаправленной передачи. Модуль оснащён LC-simplex разъёмом, передаёт на 1550 нм и принимает на 1310 нм, обеспечивает до 10 км дальности и поддерживает цифровой мониторинг параметров (DDM). Рабочий температурный диапазон: от 0°C до +70°C. Модуль подходит для медиаконвертеров, коммутаторов и маршрутизаторов, которым требуется компактный би-ди оптический интерфейс.

Преимущества

Модуль обеспечивает двунаправленную передачу по одной нитке волокна, что снижает количество кабелей по сравнению с отдельными линиями передачи и приёма. LC-simplex интерфейс и дальность до 10 км позволяют удобно соединять устройства в пределах кампусов и городских сетей. Функция DDM предоставляет доступ к актуальным оптическим параметрам для обнаружения неисправностей и планирования обслуживания. Стандартный SFP-фактор формы обеспечивает совместимость с большинством портов и простоту установки.

Подходит для

• Гигабитные оптические подъёмы между коммутаторами и маршрутизаторами в корпоративных и промышленных сетях
• Медиаконвертеров, преобразующих медный Ethernet в одномодовое волокно
• Точка-точка соединений, где количество волокон ограничено
• Участков сети, где требуется мониторинг оптических параметров через DDM

Когда может не подойти

Этот трансивер предназначен для одномодовых би-ди линий с конкретными длинами волн TX 1550 нм и RX 1310 нм. Он не подходит для многомодовых кабелей, для сценариев с другими требуемыми длинами волн или для каналов с расстоянием более 10 км. Для сред с температурными условиями за пределами 0°C…+70°C следует рассмотреть промышленные модули с расширенным диапазоном.

Ключевые характеристики

• Интерфейс: SFP, LC-simplex разъём
• Стандарт: 1000BASE-BX-D (гигабитный Ethernet)
• Тип волокна: одномодовое волокно
• Длина волны передачи: 1550 нм
• Длина волны приёма: 1310 нм
• Максимальная дальность: до 10 км
• Мониторинг: Digital Diagnostic Monitoring (DDM)
• Диапазон рабочих температур: 0°C до +70°C

Как использовать

Установите SFP-модуль BlueOptics в совместимый SFP-слот коммутатора, маршрутизатора или медиаконвертера, убедившись, что модуль полностью зафиксирован в гнезде в соответствии с инструкциями хост-устройства. Подключите одномодовый LC-simplex патч-корд, учитывая би-ди назначение волокон: модуль передаёт на 1550 нм и принимает на 1310 нм, поэтому на удалённой стороне должен быть установлен комплементарный модуль с обратным назначением длин волн. Включите оборудование и проверьте состояние линка и показания DDM через интерфейс управления устройства для подтверждения работоспособности.

Что учитывать перед покупкой

• Убедитесь, что хост-устройство поддерживает сторонние SFP-модули или совместимый форм-фактор
• Подтвердите, что удалённый партнёр по ссылке использует комплементарную пару длин волн для BX-D (TX1550 / RX1310)
• Проверьте совместимость инфраструктуры с одномодовым волокном и LC-simplex коннекторами
• Оцените, достаточно ли 10 км максимального радиуса действия с учётом потерь на стыках и соединениях

Рекомендации по эксплуатации

Используйте качественные одномодовые LC-simplex патч-корды и проверьте полярность волокна перед вводом в эксплуатацию. После установки контролируйте параметры DDM, чтобы убедиться, что оптическая мощность и температура находятся в допустимых пределах; при нестабильности линка выполните измерение затухания.
