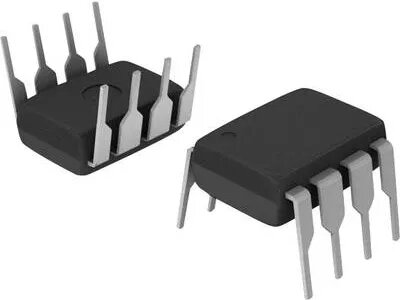

Оптронный драйвер затвора BROADCOM ACPL-4800-000E DIP-8 Push-Pull (Totem-Pole) DC

BROADCOM ACPL-4800-000E — оптопара (оптрон) для управления затворами в корпусе DIP-8 с выходным каскадом типа push-pull (totem-pole) постоянного тока. Устройство обеспечивает гальваническую развязку между логикой управления и силовыми каскадами, предназначено для формирования управляющих сигналов для силовых транзисторов и IGBT в импульсных схемах. Типичные области применения — моторные приводы, импульсные источники питания, инверторы и другие схемы, где требуется изолированное управление затвором.

Преимущества

ACPL-4800-000E объединяет выходной усилитель push-pull, что обеспечивает эффективное формирование управляющего сигнала и уменьшает количество внешних компонентов по сравнению с дискретными решениями. Корпус DIP-8 удобен для прототипирования и замены на платах с монтажом в отверстия. Оптическая развязка входа обеспечивает гальваническую изоляцию, снижая влияние помех и предотвращая петли земли. Устройство рассчитано на быстрые переходы уровня выхода и стабильно работает в типичных рабочих условиях.

Подходит для

• Управления затворами MOSFET и IGBT в приводах двигателей
• Изолированных каскадов управления в импульсных источниках питания
• Управления затворами в инверторах для энергоустановок и ИБП
• Обеспечения гальванической развязки между логикой и силовыми цепями

Ключевые характеристики

• Тип корпуса: DIP-8 для установки в отверстие
• Выходной каскад: push-pull (totem-pole) постоянного тока
• Метод изоляции: оптическая гальваническая развязка
• Функция: драйвер затворов для силовых транзисторов и IGBT
• Рабочая область: обеспечивает среднескоростные переключения затвора
• Вход: светодиодный управление (LED) в составе оптопары

Как использовать

Установите ACPL-4800-000E в совместимый разъём DIP-8 или запаяйте в посадочное место на плате согласно распиновке и полярности входного светодиода. Подключите вход через токозадающий резистор к логике управления. На выходной стороне подайте необходимые напряжения питания и подключите выходы totem-pole к затвору целевого силового транзистора или IGBT, при необходимости добавив резисторы затвора или схемы компенсации Miller для регулирования скорости переключения. Соблюдайте требуемые расстояния по изоляции на плате и применяйте меры по отводу тепла в зависимости от условий эксплуатации.

Рекомендации по эксплуатации

Соблюдайте рекомендуемые значения входного тока для надёжного включения светодиода и не превышайте предельные параметры. При управлении устройствами с высокой зарядовой емкостью затвора используйте подходящие резисторы и при необходимости внешнее буферное каскадирование. Убедитесь в соответствии требованиям по изоляции, разделяйте цепи управления и питания, а также размещайте развязывающие конденсаторы рядом с выводами питания для снижения помех при переключении.
