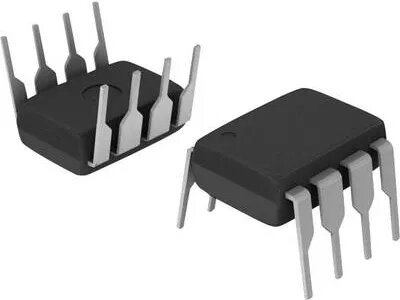

Оптопара драйвер затвора Broadcom HCPL-2201-000E DIP-8 Push-Pull/Totem-Pole DC

Broadcom HCPL-2201-000E — оптопара‑драйвер затвора в корпусе DIP‑8 с выходным каскадом типа push-pull (totem‑pole), предназначенная для постоянного тока. Устройство обеспечивает гальваническую развязку между входом и выходом, позволяя безопасно передавать сигналы управления к затворам транзисторов и MOSFET в схемах управления питанием. Внутри располагаются светодиодный вход и фотоприемник с транзисторным выходом, обеспечивающие быстрые и воспроизводимые переключения через барьер изоляции.

Преимущества

HCPL-2201-000E снижает риск возникновения петлей заземления и повышает безопасность в системах с разными уровнями напряжения за счет гальванической развязки. Push-pull выход обеспечивает четкие уровни высокого и низкого состояния для эффективной зарядки и разрядки затвора. Стандартный корпус DIP‑8 упрощает монтаж на плате через отверстие. Устройство демонстрирует стабильные временные характеристики и подходит для интеграции в приводах двигателей, инверторах и системах управления источниками питания.

Подходит для

• Управления затворами MOSFET и IGBT в DC‑ступенях мощности
• Разделения уровней и изоляции сигналов между логикой управления и силовой электроникой
• Контроллеров двигателей и сервосистем
• Промышленной автоматизации и схем управления источниками питания

Ключевые характеристики

• Тип корпуса: DIP‑8 для монтажа через отверстие
• Выходной каскад: push-pull (totem‑pole) для управления затвором
• Изоляция: гальваническая развязка между входом и выходом
• Вход: светодиодный вход для цифровых управляющих сигналов
• Область применения: DC‑управление затворами и изоляция сигналов в силовой электронике

Как использовать

Подключите входной светодиод к логике управления через резистор ограничения тока, рассчитанный на требуемый прямой ток входа. Обеспечьте выходную сторону соответствующими питающими напряжениями и конденсаторами шунтирования для стабильности. Устанавливайте DIP‑8 на плату с соблюдением требуемых расстояний для сохранения изоляции. Внешние резисторы затвора и демпферы подключайте в соответствии с требованиями управляемых транзисторов или MOSFET. Соблюдайте полярность входа и выхода при подключении, чтобы выход корректно реагировал на управление LED.

Рекомендации по использованию

Для надежной работы соблюдайте рекомендованные значения входного тока и выходных напряжений, используйте локальное питание и развязку на выходной стороне и проектируйте разводку платы с учётом требований по изоляции. Не подвергайте корпус сильным механическим или температурным воздействиям при пайке и монтаже.
