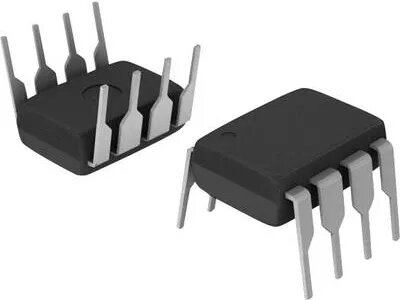

Оптопара драйвера затвора BROADCOM HCPL-3120-000E DIP-8 Push-Pull/Totem-Pole AC/DC

BROADCOM HCPL-3120-000E — оптопара‑драйвер затвора в корпусе DIP-8, обеспечивающая гальваническую развязку между управляющей логикой и затворами силовых транзисторов. С толковой (push-pull, totem‑pole) выходной ступенью она подходит для применения в цепях с переменным и постоянным током, где необходима развязка и быстрая коммутация. Устройство объединяет светодиодный вход и транзисторный выход с возможностью управления затвором IGBT, MOSFET и других силовых ключей, защищая управляющие цепи от высоких напряжений и помех.

Преимущества

HCPL-3120-000E обеспечивает электрическую изоляцию, уменьшая проблемы с петлями заземления и повышая безопасность в силовой электронике. Выходная схема totem‑pole обеспечивает чёткие уровни управления для ускоренного включения и выключения силовых элементов, что снижает потери при переключении. DIP‑8 корпус удобен для установок в отверстие и прототипирования. Устройство повышает помехозащищённость логики управления и предохраняет микроконтроллеры от импульсных перенапряжений.

Подходит для

• Развязанного управления затвором IGBT
• Управления затвором MOSFET в инверторах и преобразователях
• Управления источниками питания и приводами двигателей
• Защиты управляющей логики от высоковольтных переходных процессов
• Прототипирования и мелкосерийного производства на платах с установкой в отверстие

Ключевые характеристики

• Тип корпуса: DIP-8 для установки в отверстие
• Выход: push-pull (totem-pole) драйвер
• Развязка: оптическая гальваническая развязка входа и выхода
• Применение: подходит для AC и DC схем управления затворами
• Назначение: управление силовыми транзисторами IGBT и MOSFET
• Вход: светодиодный вход, совместимый с логическими уровнями

Как использовать

Подключите светодиодный вход через ограничивающий ток резистор к управляющей логике, соблюдая полярность. Установите DIP‑8 на плату или в панельную панельную панельку для надёжного подключения. Обеспечьте отдельные питание и общий провод для выходной стороны в соответствии с требованиями схемы и соблюдайте рекомендованные расстояния для изоляции в зависимости от напряжения. Подключайте выходы push-pull к затвору силового транзистора, подбирая резисторы затвора и элементы гашения для управления скоростью переключения и подавления перенапряжений.

Рекомендации по эксплуатации

Рекомендуется руководствоваться параметрами из даташита: ограничениями по току входа, допустимым диапазоном выходных напряжений и временными характеристиками; применять рекомендованные приёмы разводки платы и меры термоконтроля для сохранения электрической прочности и надёжности.
