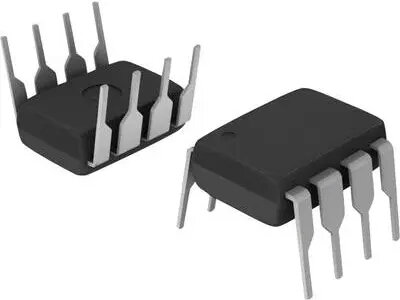

Оптопара драйвер затвора BROADCOM HCPL-3180-000E DIP-8 Push-Pull (Totem-Pole) для AC/DC

BROADCOM HCPL-3180-000E — оптопара-гейт драйвер в корпусе DIP-8, обеспечивающая гальваническую развязку между управляющей и силовой частями схемы. Устройство имеет выходную схему «push-pull» (тотем-пол) и предназначено для управления затворами силовых ключей в системах переменного и постоянного тока. Основные применения включают развязанный привод затворов IGBT, MOSFET и других силовых транзисторов в инверторах, приводах двигателей и источниках питания.

Преимущества

Гейт драйвер сочетает высоковольтную развязку и push-pull выход, что позволяет управлять как низко-, так и высокосторонними затворами без прямого электрического соединения между управляющей и силовой частями. Корпус DIP-8 удобен для установки на плату и для прототипирования, а выходная топология обеспечивает более быстрые переходы и устойчивые логические уровни, подходящие для различных емкостей затвора. Устройство снижает наводки в чувствительную электронику за счёт поддержания гальванической развязки между входом и выходом.

Подходит для

• Развязанный привод затворов IGBT и MOSFET
• Схемы управления инверторами и приводами двигателей
• Системы преобразования энергии переменного и постоянного тока
• Импульсные источники питания и интерфейсы с гальванической развязкой

Ключевые характеристики

• Тип корпуса: DIP-8 для монтажа в отверстие
• Выход: push-pull (тотем-пол)
• Развязка: гальваническая развязка входа и выхода
• Функция: оптически развязанный драйвер затвора для силовых транзисторов
• Тип сигнала: цифровой вход для управления затворами силовых ключей

Как использовать

Установите устройство на плату с типовой разводкой для DIP-8 или используйте совместимый сокет для прототипирования. Подайте на входный светодиод ток через ограничительный резистор, учитывая полярность входа. Подключите выходы к трассам затвора и обеспечьте необходимые шины питания для схемы драйвера. Соблюдайте рекомендованные расстояния по пробою и утечке на плате, чтобы сохранить развязку, а также следуйте рекомендациям по использованию затворных резисторов и демпферных цепочек в даташите силового транзистора. Соблюдайте рекомендованные производителем напряжения питания и входные токи для надёжной работы.

Рекомендации по применению

Для оптимальной работы применяйте корректную разводку печатной платы, чтобы минимизировать паразитные индуктивности и ёмкости на затворных и силовых трассах, размещайте конденсаторы подачи питания рядом с выводами драйвера и используйте затворные резисторы для регулирования скорости переключения и ограничения di/dt. Проверяйте требования по изоляции и тестируйте характеристики переключения в реальных условиях нагрузки и температуры.
