Соединитель BTR NETCOM 130863-02-E

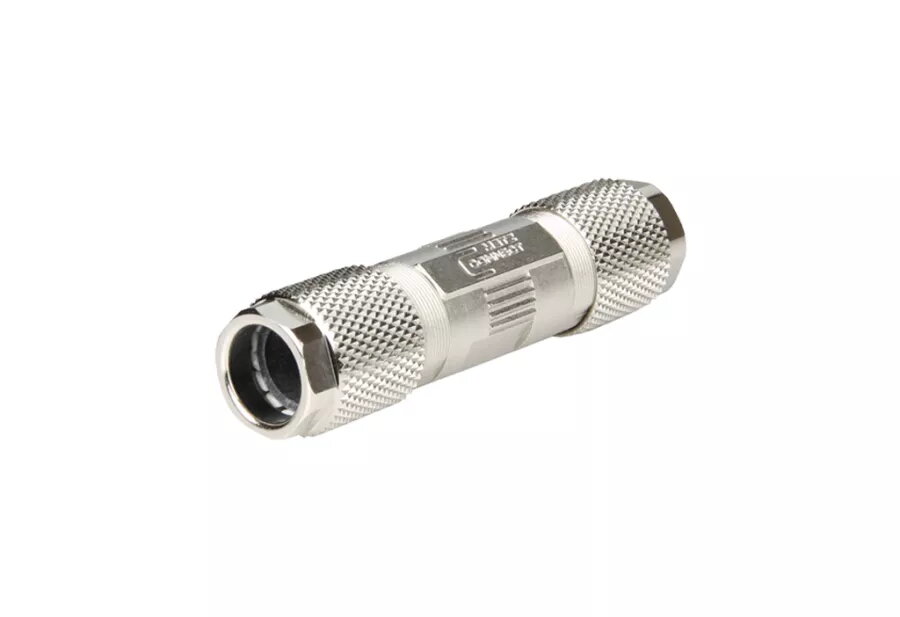

Разъем BTR NETCOM 130863-02-E — компактный кабельный соединитель для полевой сборки 8‑проводных медных кабелей передачи данных до Cat.7A. Обеспечивает уровень Class FA до 1000 МГц (в сочетании с кабелями Cat.7A) и поддерживает 10 GBit Ethernet. Корпус обеспечивает защиту IP67 при использовании с подходящими кабелями, выполнен из доработанного цинкового литья под давлением, состоит из трех частей и подходит для промышленных условий. Размеры: диаметр 16,8 мм × длина 64 мм. Продается поштучно и предназначен для подключения, удлинения, ремонта или перемещения медных кабелей передачи данных.

Преимущества

Разъем сертифицирован GHMT по ISO/IEC 11801 Ed.2.2:2011-06 и соответствует IEC 61156-5 Ed.2.1:2012-12, что подтверждает соответствие требованиям Class FA до 1000 МГц. Поддерживает Power over Ethernet (PoE, PoE+ и UPoE) и работу 10 GBit по стандарту IEEE 802.3an. Трехчастный корпус из цинкового литья содержит встроенные соединение экрана и защиту от растяжения, обеспечивает степень защиты IP67 при правильной установке кабеля и позволяет быструю сборку без специальных инструментов.

Подходит для

• Полевой сборки кабелей передачи данных Cat.6A / Cat.7A
• Подключения, удлинения, ремонта или перемещения 8‑проводных кабелей
• Промышленных сетевых установок, требующих защиты IP67
• Применений с питанием по кабелю: PoE, PoE+ или UPoE

Ключевые характеристики

• Модель: BTR NETCOM 130863-02-E
• Производительность: Class FA до 1000 МГц (с кабелем Cat.7A)
• Стандарты: ISO/IEC 11801 Ed.2.2:2011-06 (сертификация GHMT), IEC 61156-5 Ed.2.1:2012-12
• Ethernet: 10 GBit (IEEE 802.3an)
• PoE: Совместимость с PoE, PoE+ и UPoE
• Корпус: доработанное цинковое литье под давлением, три части
• Защита: IP67 (при использовании с соответствующими кабелями)

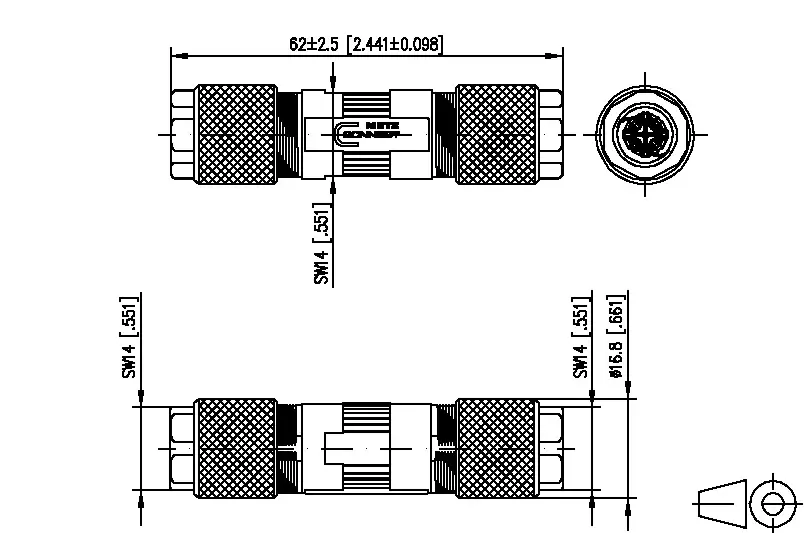

• Размеры: диаметр 16,8 мм × длина 64 мм
• Совместимость с кабелями: общий диаметр 5,0–9,7 мм
• Совместимость с проводниками: твердый провод AWG 24/1 — 22/1 (0,5–0,64 мм), многожильный AWG 24/7 — 22/7 (0,61–0,76 мм); диаметр жилы до 1,6 мм
• Сборка: IDC (контакты прокалывающего типа); специальные инструменты не требуются
• Материалы: элементы из нержавеющей стали и цинкового литья согласно данным производителя

Как использовать

Подготовьте кабель, сняв внешнюю оболочку на требуемую длину, убедитесь, что общий диаметр кабеля в пределах 5,0–9,7 мм, а диаметры проводников соответствуют указанным диапазонам. Вставьте проводники в контакты IDC согласно требуемой схеме соединения, сохраняя порядок пар и скрутку. Соберите три части корпуса для обеспечения соединения экрана и защиты от растяжения, затем зафиксируйте корпус для достижения степени защиты IP67 с выбранным кабелем. Для стандартной сборки специальных инструментов не требуется; следуйте инструкциям производителя по моментам затяжки и процедурам уплотнения.

Рекомендации по использованию

Используйте разъем только с совместимыми медными кабелями Cat.7A (или подходящими кабелями Cat.6A) с общим диаметром 5,0–9,7 мм. Перед установкой проверьте размеры жил и правильность распорядка пар для обеспечения характеристик Class FA и надежной работы на скорости 10 GBit. Для получения защиты IP67 применяйте соответствующие уплотненные кабели и убедитесь, что уплотнения установлены правильно.
