Соединитель провода METZ CONNECT 130B21-Z

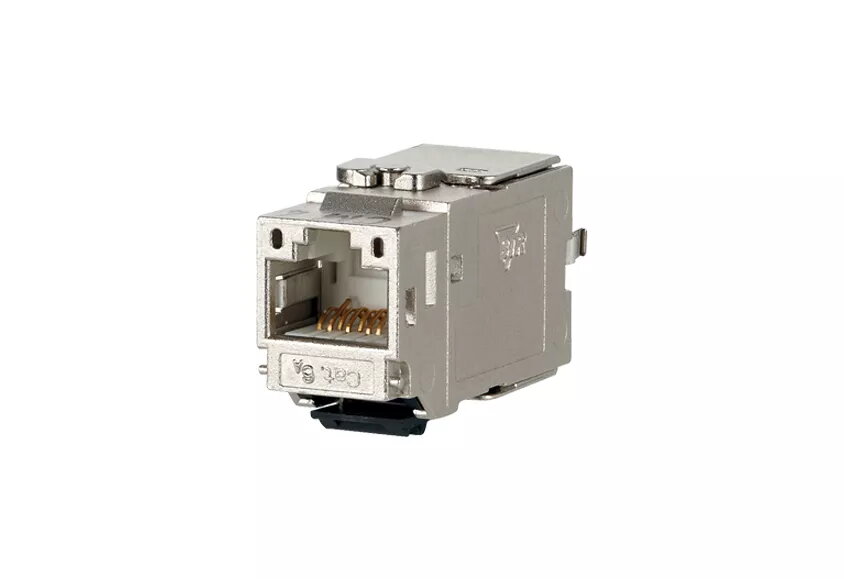

Соединитель METZ CONNECT 130B21-Z — модульный терминатор RJ45 категории Cat.6A в корпусе Keystone с подводом кабеля 180°. Монолитный корпус из цинкового литья под давлением многоразовый и повышенной прочности. Комплект поставляется по 12 штук и предназначен для работы с твёрдыми и многожильными медными проводниками.

Преимущества

Монтаж выполняется без специальных инструментов: зажим для механической фиксации защёлкивается непосредственно на крышке для укладки жил (stuffer cap). Интеллектуальное управление кабелем в крышке обеспечивает удобство работы даже с сильно скрученными кабелями. Цветовая маркировка T568A и T568B нанесена на крышке для упрощения прокладки. Устройство сертифицировано для Cat.6A (GHMT) и соответствует соответствующим международным стандартам, при этом компонент и линк прошли испытания на более высоких частотах. Совместимо с 10 GBit Ethernet, различными стандартами PoE и HDBaseT.

Подходит для

• инсталляций структурированных кабельных систем Cat6/6e/6a
• панелей и лицевых панелей Keystone с подводом кабеля 180°
• сетей 10 GBit Ethernet и устройств с питанием по PoE
• сценариев, где требуется многоразовое подключение без применения инструментов

Ключевые характеристики

• Тип: модульный терминатор RJ45 Cat.6A, Keystone, подвод кабеля 180°
• Поддерживаемые провода: твёрдые AWG 26/1–22/1 и многожильные AWG 26/7–22/7 (IDC)
• Корпус: монолитный, цинковое литьё, многоразовый
• Сертификации: GHMT Cat.6A re-embedded PVP; испытания компонента по ISO/IEC 11801, DIN EN 50173-1, ANSI/TIA-568.2-D, IEC 60603-7-51
• Производительность: класс EA до 500 МГц (ISO/IEC 11801); компонента — испытано до 600 МГц; линк — испытан до 800 МГц
• Совместимость: 10 GBit Ethernet (IEEE 802.3an), PoE / PoE+ / UPoE / 4PPoE, HDBaseT

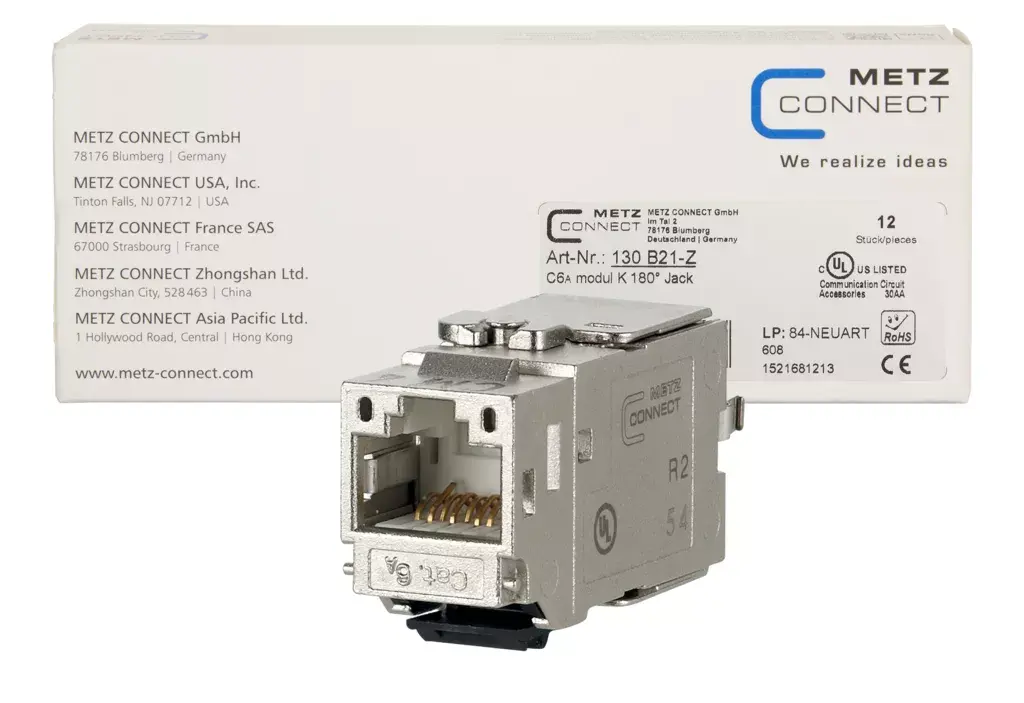

• Упаковка: набор из 12 штук (не продаётся по отдельности)
• Бренд / MPN / EAN: BTR / 130B21-Z / 4251394608617

Как пользоваться

Пропустите кабель через 180° подвод, расположите жилы в соответствии с кодом T568A или T568B, напечатанным на крышке, и введите провода в контактные гнёзда IDC. Зафиксируйте кабель защёлкиванием трубчатого зажима на крышке для укладки жил. Для монтажа специальных инструментов не требуется. Конструкция позволяет переходить на 25G-системы без дополнительного оборудования.

Рекомендации по использованию

Применяйте соединитель с кабелями в указанных диапазонах AWG и соблюдайте распиновку, нанесённую на крышке, для надёжной передачи сигнала. Храните набор в оригинальной упаковке, чтобы избежать механических повреждений корпуса и контактов.
