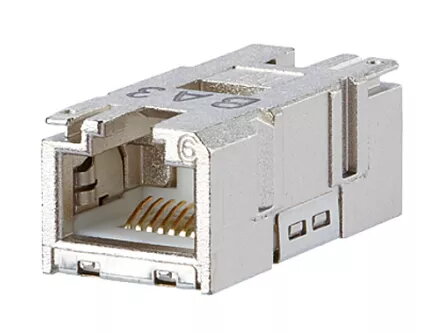

Соединитель провода BTR NETCOM 1401200810MI Metallic

Разъём для проводов BTR NETCOM 1401200810MI Metallic — компактный RJ45-разъём класса Cat.6 (класс E) в металлическом корпусе, предназначенный для установки в фланцевые корпуса с защитой IP67 (варианты 1, 4, 5 и 14). Соответствует требованиям класса E по ISO/IEC 11801 Ed.2.2 и DIN EN 50173-1, поддерживает скорость до 10 Gbit согласно IEEE 802.3an и совместим с Power over Ethernet (PoE, PoE+ и UPoE). Разъём имеет симметричную конструкцию для установки в любом положении, литой цинковый корпус и элементы для улучшения механической устойчивости и заземления.

Преимущества

Металлический разъём BTR NETCOM отличается компактностью и повышенной стойкостью к вибрациям и ударам благодаря четырём пружинам на экранах. Наличие соединения заземления FS 2.8 обеспечивает уравнивание потенциалов с обоих торцов. В сочетании с Universal test jack позволяет достичь защиты от проникновения IP65 и совместим с монтажом в корпусах IP67 указанных вариантов. Поддержка 10 Gbit и вариантов PoE делает разъём применимым для высокоскоростных сетевых решений.

Подходит для

• Наружных и промышленных сетевых установок в фланцевых корпусах IP67
• Высокоскоростных Ethernet-линий до 10 Gbit
• Решений с питанием по Ethernet (PoE, PoE+, UPoE)
• Приложений, требующих надёжной механической защиты и заземления

Ключевые характеристики

• Модель: BTR NETCOM 1401200810MI Metallic
• Тип разъёма: RJ45, Cat.6 класс E
• Стандарты: ISO/IEC 11801 Ed.2.2:2011-06, DIN EN 50173-1:2011-09
• Скорость передачи: до 10 Gbit (IEEE 802.3an)
• Поддержка PoE: PoE, PoE+ и UPoE
• Защита от проникновения: IP65 при использовании с Universal test jack; совместим с фланцевыми корпусами IP67 (варианты 1,4,5,14)
• Корпус: литой цинковый сплав
• Заземление: соединение FS 2.8 на обоих торцах
• Механические особенности: симметричная конструкция, 4 пружины на экранах для устойчивости к вибрациям
• Бренд/MPN/EAN: BTR / 1401200810MI / 4250184114260

Как использовать

Установите RJ45-разъём в совместимый фланцевый корпус IP67 (вариант 1, 4, 5 или 14) в соответствии с указаниями производителя корпуса. Для достижения степени защиты IP65 используйте разъём вместе с Universal test jack. Подключите экран к заземляющим контактам FS 2.8 на торцах для уравнивания потенциалов. Учитывайте ориентацию и положение монтажа; симметричная конструкция позволяет устанавливать разъём в любом положении. Завершите монтаж проводки по стандартным схемам распиновки Cat.6 и проверьте целостность и параметры линии после установки.

Рекомендации по использованию

Применяйте соответствующие корпуса IP67 и герметизирующие уплотнения для наружной установки, выполняйте заземление через точки FS 2.8 и проводите тестирование канала после монтажа для подтверждения работы на 10 Gbit и корректной работы PoE.
