IP20 RJ45 полевой разъем BTR NETCOM E-DAT Industry 1401405012-I

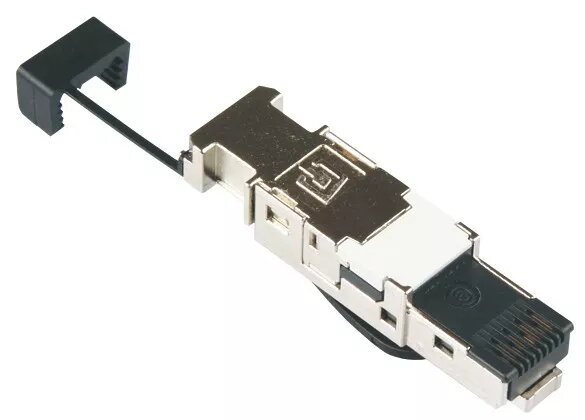

Полевой разъём BTR NETCOM E‑DAT Industry IP20 RJ45 (модель 1401405012‑I) — это разъём категории Cat.6A с восемью жилами, предназначенный для сборки на месте и многопортового применения. Разъём поддерживает передачу данных 10 Гбит/с по стандарту IEEE 802.3an и имеет корпус из оцинкованного литья и защищённую защёлку для надёжного соединения в промышленных и структурированных сетях.

Преимущества

Разъём совместим с широким диапазоном типов и диаметров проводников (моножильные и многожильные медные жилы), легко собирается без специальных инструментов благодаря двухкомпонентной конструкции, обеспечивает механическое закрепление кабеля в загрузочной части и снабжён защёлкой‑сальником, которую можно устанавливать для цветовой маркировки. Прочный металлический корпус и защищённая защёлка повышают долговечность, а некоторые варианты с IP67‑стороной допускают использование в качестве тестового заглушки.

Подходит для

• 10 Гбит/с Ethernet в промышленных и коммерческих сетях
• Полевой обжим RJ45 и многопортовая установка
• Сред, где требуются металлические корпуса и защищённые защёлки
• Использования в качестве тестового штекера на стороне IP67 для совместимых вариантов (1, 4, 5, 6 и 14)

Ключевые характеристики

• Категория: Cat.6A
• Стандарт: IEEE 802.3an (10 GBase‑T)
• Поддерживаемые проводники: AWG 26/7–22/7, AWG 24/1–22/1
• Диаметр моножильного провода: 0,40–0,64 мм
• Диаметр многожильного провода: 0,48–0,76 мм
• Макс. диаметр жилы: до 1,6 мм
• Общий диаметр кабеля: 5,5–8,5 мм
• Корпус: цинковое литьё (промышленный стандарт)
• Сборка: двухчастный разъём, не требуются специальные инструменты

Как использовать

Подготовьте кабель в пределах указанных диаметров жил и общего диаметра, расположите восемь жил в контактах RJ45 согласно схеме проводки и соберите две части разъёма до защёлкивания. Кабель физически фиксируется в загрузочной части при сборке; установите защёлку‑сальник для дополнительной фиксации и цветовой маркировки при необходимости. Проверьте фиксацию защёлки и протестируйте соединение после обжима.

Рекомендации по использованию

Используйте этот полевой разъём с совместимыми кабелями Cat.6A в пределах указанных диаметров и типов жил. Для обеспечения надёжной работы на 10 Гбит/с соблюдайте рекомендации IEEE 802.3an по прокладке и заземлению и проводите проверку собранного соединения соответствующими тестами.
