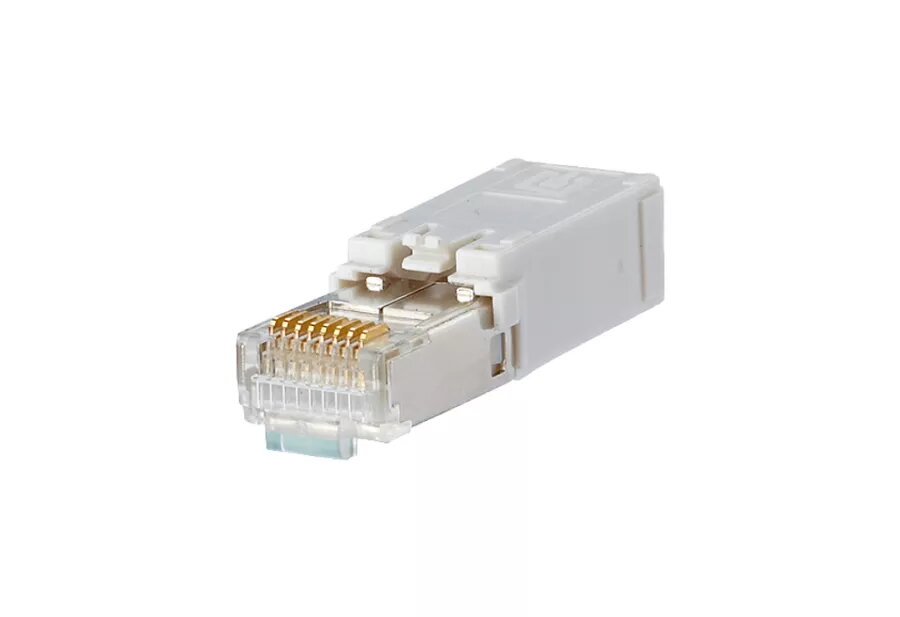

Соединитель провода BTR NETCOM 1401500810-I

Разъём BTR NETCOM 1401500810-I — это штекер класса Cat.6 EA, предназначенный для установки в IP67 корпуса штекеров (варианты 1, 4, 5 и 14). Соответствует требованиям класса EA по стандартам ISO/IEC 11801 Ed.2.2:2011-06 и DIN EN 50173-1:2011-09, поддерживает передачу 10 GBit согласно IEEE 802.3an и совместим с Power over Ethernet (PoE, PoE+ и UPoE). Разъём рассчитан на подключение как многожильных, так и одножильных проводников в указанных диапазонах диаметров и обеспечивает обжатие контактов и экрана в один шаг с помощью обжимного инструмента. Цвет может отличаться от изображения.

Преимущества

Данный штекер обеспечивает производительность класса EA для высокоскоростных сетей и сертифицирован по международным стандартам кабельных систем. Поддержка 10 GBit Ethernet и нескольких стандартов PoE позволяет передавать данные и питание по одной линии. Возможность выполнения обжатия контактов и экрана за один приём упрощает монтаж, а совместимость с различными сечениями проводников и диаметрами наружной оболочки до 7,3 мм делает разъём универсальным. При установке в указанные корпуса получается степень защиты, соответствующая IP67.

Подходит для

• систем структурированной кабельной сети 10 GBit Ethernet
• инсталляций с Power over Ethernet (PoE, PoE+, UPoE)
• наружных и агрессивных сред при использовании в корпусах с IP67 (варианты 1, 4, 5, 14)
• монтажей, где требуется одноступенчатое обжатие контактов и экрана

Ключевые характеристики

• Продукт: BTR NETCOM 1401500810-I, штекер Cat.6 класса EA
• Стандарты: ISO/IEC 11801 Ed.2.2:2011-06, DIN EN 50173-1:2011-09
• Скорость передачи: до 10 GBit (IEEE 802.3an)
• PoE: совместим с PoE, PoE+ и UPoE
• Совместимость проводников: AWG 27/7 — 24/7 и AWG 24/1
• Диаметры одножильных медных проводников: 0,36–0,51 мм и 0,46–0,61 мм
• Диаметр проводника (с изоляцией): 0,85–1,05 мм
• Диаметр оболочки кабеля: до 7,3 мм
• Установка: для корпусов штекеров IP67 вариантов 1, 4, 5 и 14
• Фиксирующий рычаг: отсутствует

Как использовать

Снимите внешнюю оболочку кабеля, соблюдая допустимый диаметр, расположите проводники в требуемой последовательности и вставьте их в штекер. Выполните обжатие контактов и экрана одним обжимным инструментом в один приём. После обжатия установите штекер в совместимый корпус IP67 (вариант 1, 4, 5 или 14) при необходимости защиты от внешних воздействий. Проверьте целостность соединений и параметры сигнала после монтажа.

Рекомендации по эксплуатации

Используйте кабели и проводники, соответствующие указанным диаметрам, и применяйте соответствующий инструмент для обжатия, чтобы обеспечить надёжный контакт и заземление экрана. Для внешней установки всегда устанавливайте штекер в корпус с защитой IP67.
