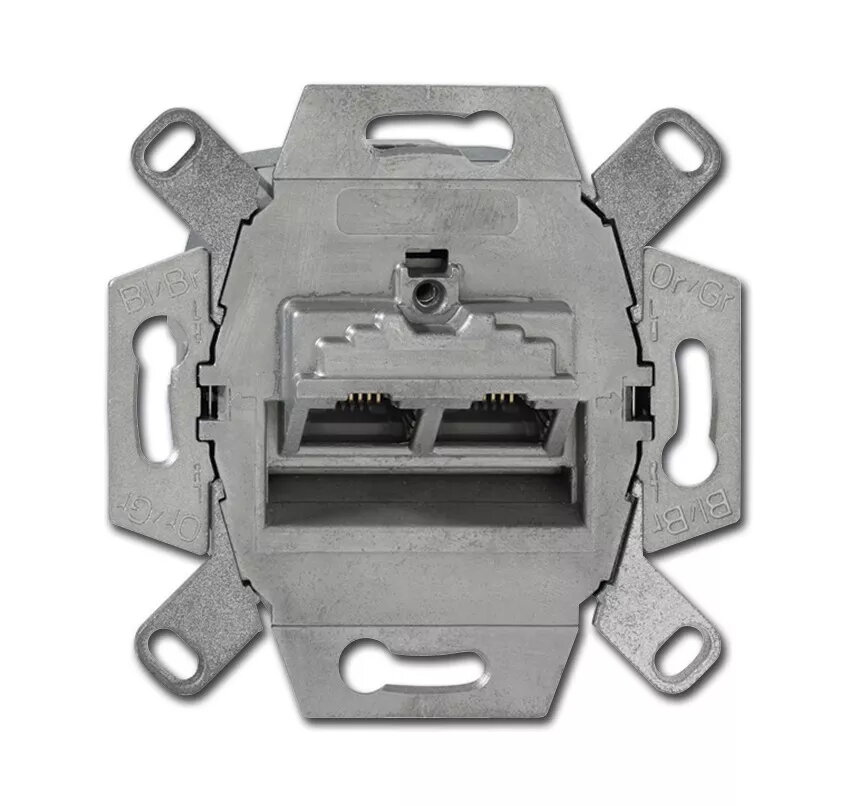

Розетка Busch-Jaeger 0218/12-101 — 2× RJ-45 Cat6a, металлическая, глубина 31 мм

Розетка Busch-Jaeger 0218/12-101 металлическая, с двумя портами RJ-45, предназначена для структурированных кабельных систем Cat.6A. Поддерживает 10-гигабитный Ethernet и обеспечивает экранированные соединения, соответствующие ISO/IEC 11801:2011 (Категория 6A, Класс EA) и соответствующим стандартам EN. Глубина установки составляет 31 мм, подходит для кабелей диаметром 6–10 мм и жил AWG 24–22.

Преимущества

Устройство имеет косой ввод кабеля и клеммы LSA для надёжной обжимной пайки без дополнительных приспособлений. Протестировано на повторную установку (re-embedded) и допускает смешанное применение модулей (mix-and-match). Поддерживает PoE+ (IEEE 802.3at) и рассчитано минимум на 1000 циклов подключения. Корпус отвечает требованиям электромагнитной совместимости (DIN EN 55022 класс B); заземление корпуса возможно через 6,3 мм плоский разъём. Конструкция обеспечивает гибкий ввод кабеля со всех сторон без заломов.

Подходит для

• Бытовых и коммерческих Ethernet-сетей до 10 Gbit/s
• Структурированных кабельных систем с требованием Cat.6A / Class EA
• Установок с PoE+ устройствами
• Монтажа в кабель-каналах, встраиваемых монтажных коробках и подпольных системах

Ключевые характеристики

• Производитель: Busch-Jaeger, MPN 0218/12-101, EAN 4011395163870
• Разъёмы: 2× RJ-45, совместимо с штекерами RJ11, RJ12 и RJ45
• Категория: Cat.6A, Class EA (ISO/IEC 11801:2011)
• Полоса/скорость: до 500 МГц на всех парах, подходит для 10-гигабитного Ethernet
• PoE: совместимость с IEEE 802.3at (PoE+)
• Клеммы: LSA (режущие клеммы), маркировка подключения A и B согласно TIA/EIA-568-B.2
• Диаметр кабеля: 6–10 мм; жилы AWG 24–22
• Экранирование/ЭМС: экранированный; DIN EN 55022 класс B
• Механика: без развилки, монтажная глубина 31 мм, ≥1000 циклов подключения

Как использовать

Подготовьте кабель в пределах указанного диаметра, выберите схему коммутации (A или B) и зафиксируйте жилы в LSA-клеммах по цветовой маркировке. Протяните кабель через косой ввод, избегая резких перегибов, и установите корпус; при необходимости подключите заземление к заднему 6,3 мм плоскому разъёму. Смонтируйте розетку в кабель-канале, в монтажной коробке или подпольной системе и подключите сетевые устройства с помощью совместимых штекеров RJ-45.

Рекомендации по использованию

Для гарантированной работы на скоростях 10 Gbit/s используйте экранированный кабель Cat.6A и обеспечьте надёжное заземление металлического корпуса. Соблюдайте маркировку производителя при подключении и не допускайте превышения радиуса сгиба кабелей при прокладке.
