Диммер busch jaeger 6523 U-102 — монтажный с поворотным управлением, 230 В, 50–60 Гц, макс. 100 Вт, чёрный

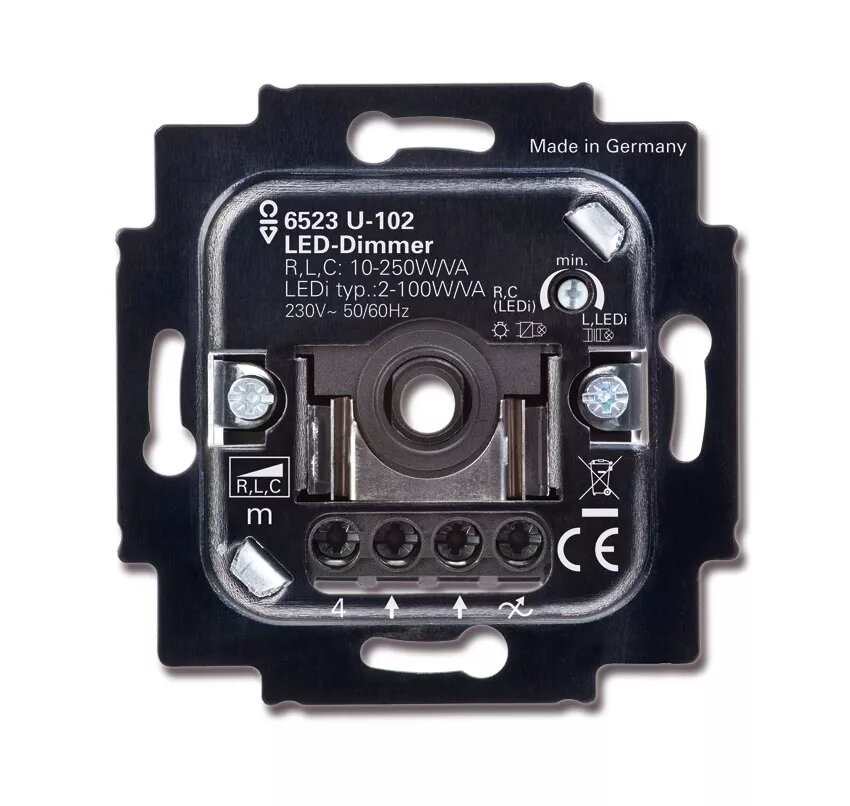

Busch‑Jaeger 6523 U‑102 — встраиваемый поворотный диммер для сети 230 В переменного тока. Предназначен для управления уровнем освещённости с помощью поворотного регулятора и двухполюсного переключателя; поддерживается схема подключения без нейтрали (2‑проводная). Устройство оптимизировано для диммирования ретрофит‑LED (LEDi), а также совместимо с лампами накаливания и галогенными лампами.

Преимущества

Диммер обеспечивает регулировку минимальной яркости и выбор типа среза (leading‑edge или trailing‑edge) переключателем режима. Низкий уровень шума обеспечивают MOSFET‑транзисторы. Встроены электронная защита от короткого замыкания и перегрузки. Прибор имеет клемму для устройств сетевого отключения и совместим с обычными и электронными трансформаторами. Монтаж производится в стандартные монтажные коробки без необходимости нейтрали.

Подходит для

• Диммируемых ретрофит‑LED (LEDi)
• Ламп накаливания и 230 В вольфрамовых галогенных ламп
• Низковольтных галогенных ламп с обычными или электронными трансформаторами
• Смешанной эксплуатации LEDi с обычными нагрузками
• Одногрупповых (1‑gang) двухключевых схем

Ключевые характеристики

• Номинальное напряжение: 230 В~ (+10% / −10%)
• Номинальная частота: 50–60 Гц
• Номинальная мощность (ретрофит LED): 2–100 Вт/ВА
• Номинальная мощность (не‑LED нагрузки): 10–250 Вт/ВА
• Подключение: 2‑проводное (нейтраль не требуется)
• Класс защиты (устройство): IP20
• Температурный диапазон: 0 °C до 35 °C
• В комплекте: неоновая лампа индикации (с накладкой)

Как использовать

Установите диммер в стандартную монтажную коробку согласно DIN 49073‑1 или в совместимую коробку Busch‑Jaeger (3040/3050/3060) в соответствии с правилами электробезопасности. Подключите фазный провод и управляемую фазу к соответствующим клеммам; нейтраль не требуется. Регулируйте яркость поворотным регулятором, включение/выключение — двухполюсным переключателем. Выберите режим среза (leading‑edge или trailing‑edge) в зависимости от типа лампы и трансформатора. При необходимости отрегулируйте минимальную яркость для устранения мерцания на низких уровнях.

Рекомендации по применению

При использовании низковольтных ламп учитывайте потери трансформатора: около 20% для обычных трансформаторов и примерно 5% для электронных. Убедитесь в совместимости ретрофит‑LED с выбранным типом управления (leading‑edge/ trailing‑edge) и соблюдайте указанные диапазоны мощности, чтобы избежать перегрузки.
